申请日2014.07.12
公开(公告)日2014.11.12
IPC分类号C02F1/461
摘要
本实用新型公开一种污水电解处理装置，包括贮水箱、高位水箱、电解槽以及电源;所述贮水箱用于存储待处理的污水，通过水泵将所述待处理的污水输送至所述高位水箱;所述高位水箱位于所述电解槽的上方，并将其内的污水释放到所述电解槽内;所述电解槽内设置有填料，所述填料由活性炭和铁组成;所述电源为所述电解槽提供固定电压值的电源，并以周期进行正负倒极。本实用新型在电极对污水进行催化反应进行的同时，可以通过电流的错流作用使铁表面的钝化膜脱落，以达到减缓填料板结速度的目的。
权利要求书

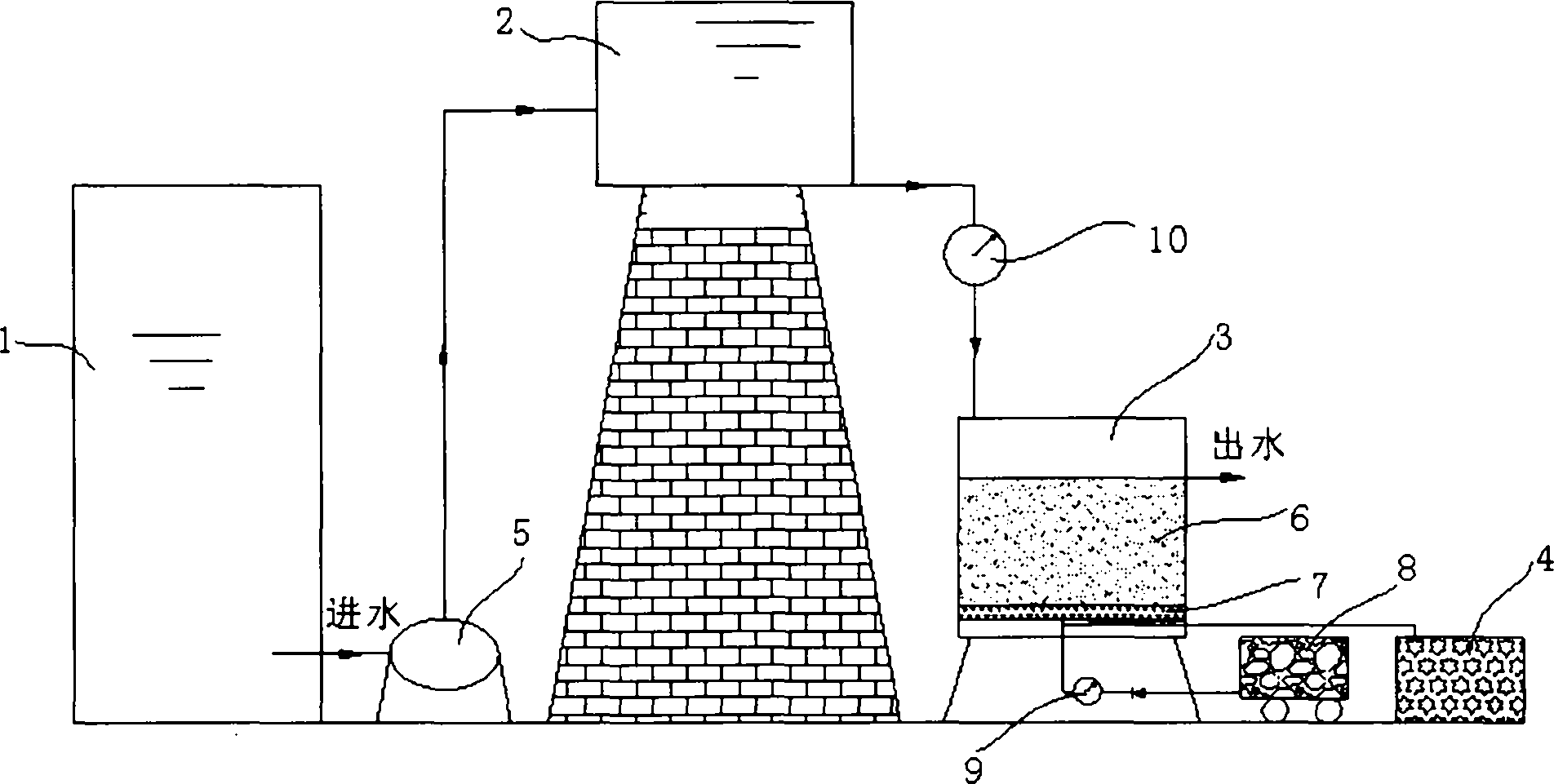

1.一种污水电解处理装置，其特征在于：包括贮水箱(1)、高位水箱(2)、 电解槽(3)以及电源(4);所述贮水箱(1)用于存储待处理的污水，通 过水泵(5)将所述待处理的污水输送至所述高位水箱(2);所述高位水箱 (2)位于所述电解槽(3)的上方，并将其内的污水释放到所述电解槽(3) 内;所述电解槽(3)内设置有填料(6)，所述填料(6)由活性炭和铁组 成;所述电源(4)为所述电解槽(3)提供固定电压值的电源，并以周期进 行正负倒极。
2.根据权利要求1所述的污水电解处理装置，其特征在于：所述固定电压值可 以为多个，它们分别：5V、10V、20V、25V、30V。
3.根据权利要求1或2所述的污水电解处理装置，其特征在于：所述固定周期 可以为多个，它们分别是：5s、10s、30s、50s、100s。
4.根据权利要求1所述的污水电解处理装置，其特征在于：还包括设置在所述 电解槽(3)上的曝气装置(7);所述曝气装置(7)与空压机(8)相连。
5.根据权利要求4所述的污水电解处理装置，其特征在于：所述曝气装置(7) 与空压机(8)之间还设有曝气流量计(9)。
6.根据权利要求1所述的污水电解处理装置，其特征在于：所述高位水箱(2) 与电解槽(3)之间还设有水流量计(10)。
说明书
污水电解处理装置
技术领域
本实用新型涉及电化学领域，尤其涉及一种污水电解处理装置。
背景技术
现有的污水处理装置多采用微电解处理原理进行，微电解处理废水时初期 效果较佳，但运行一段时间后，铁表面会形成一层钝化膜，影响铁的处理性能， 影响处理效果，且需要不断的更换进行微电解的填料，影响处理效率。
实用新型内容
本实用新型的目的是：为了解决上述问题，提供了一种污水电解处理装置， 其电源以直流电向电解槽输出，并在一定固定电压值的基础上以一定周期不断 进行正负倒极，在电极对污水进行催化反应进行的同时，可以通过电流的错流 作用使铁表面的钝化膜脱落，以达到减缓填料板结速度的目的。
为了实现上述目的，本实用新型的技术方案是：
一种污水电解处理装置，包括贮水箱、高位水箱、电解槽以及电源;所述 贮水箱用于存储待处理的污水，通过水泵将所述待处理的污水输送至所述高位 水箱;所述高位水箱位于所述电解槽的上方，并将其内的污水释放到所述电解 槽内;所述电解槽内设置有填料，所述填料由活性炭和铁组成;所述电源为所 述电解槽提供固定电压值的电源，并以周期进行正负倒极。
进一步的，所述固定电压值可以为多个，它们分别：5V、10V、20V、25V、 30V。
进一步的，所述固定周期可以为多个，它们分别是：5s、10s、30s、50s、 100s。
进一步的，还包括设置在所述电解槽上的曝气装置;所述曝气装置与空压 机相连。
进一步的，所述曝气装置与空压机之间还设有曝气流量计。
进一步的，所述高位水箱与电解槽之间还设有水流量计。
本实用新型由于采用了上述技术，使之与现有技术相比具有的积极效果是：
本实用新型在电极对污水进行催化反应进行的同时，可以通过电流的错流 作用使铁表面的钝化膜脱落，以达到减缓填料板结速度的目的，可有效延长填 料板结的使用时间，延长电极使用寿命长达，周期性的倒极功能，对污水处理 中色度的降低影响也很大，处理效率显著提高。
