申请日2014.07.14
公开(公告)日2014.11.26
IPC分类号B65F3/14
摘要
一种压缩式垃圾车的污水收集排放装置，包括污水箱、污水过滤盖板、排污口，其特征在于：污水过滤盖板设有污水过滤孔，用螺栓固定在垃圾压缩箱底部中间，污水箱通过螺栓连接在垃圾压缩箱正下方，污水箱下端设置排污口。以上所述的污水过滤盖板上的污水过滤孔可以为圆孔、长孔或任意形状。以上所述的污水过滤盖板可以为整体一块，也可以为单独的几块。本实用新型具有结构简单、操作方便、实用性强的优点。
权利要求书

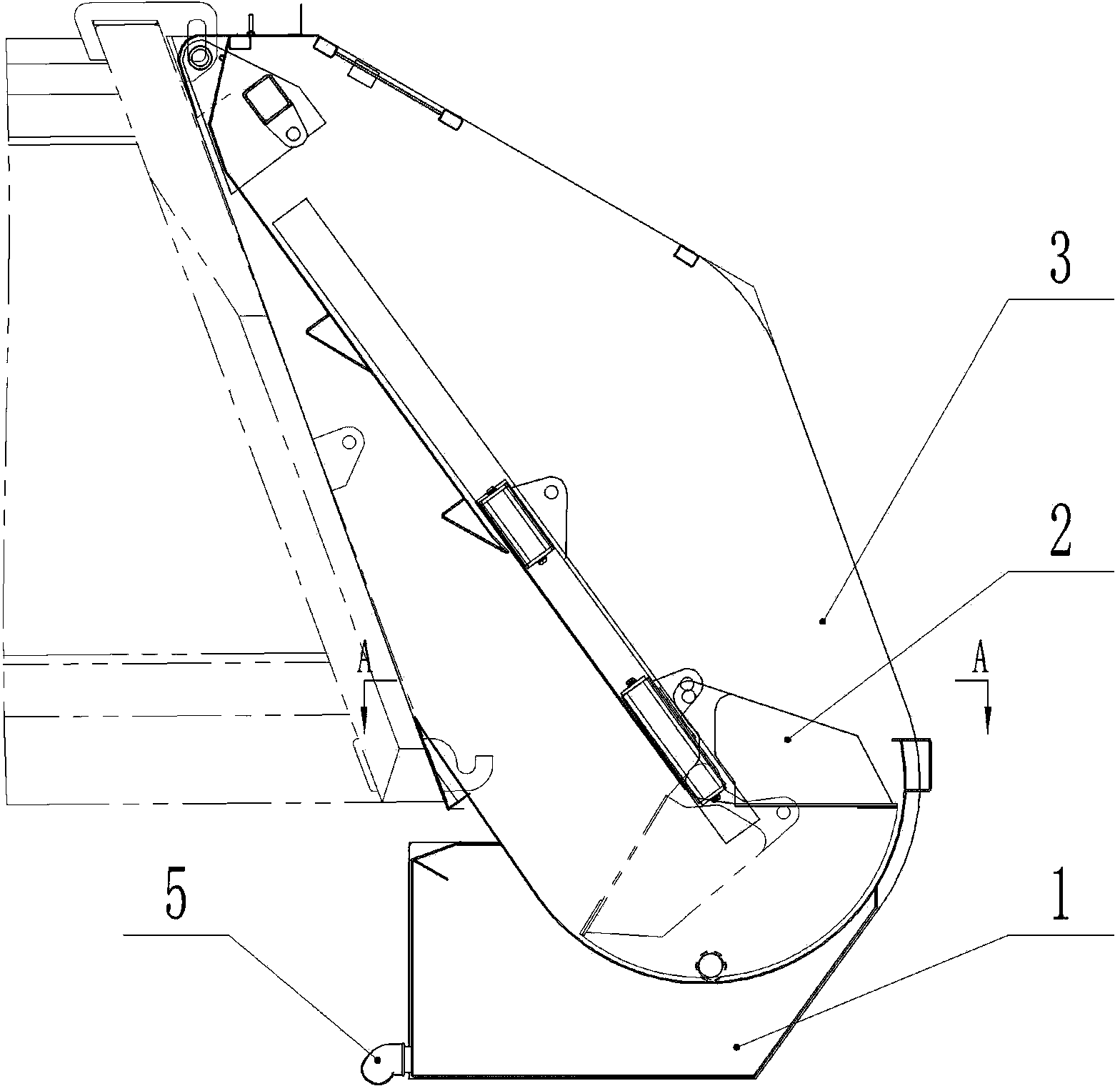

1.一种压缩式垃圾车的污水收排装置，包括污水箱(1)、污水过滤盖板(4)、排污口(5)，其特征在于：污水过滤盖板(4)设有污水过滤孔，用螺栓固定在垃圾压缩箱(3)底部，污水箱(1)通过螺栓连接在垃圾压缩箱(3)正下方，污水箱(1)下端设置排污口(5)。
2.根据权利要求所述的一种压缩式垃圾车的污水收排装置，其特征在于：污水过滤盖板(4)上的污水过滤孔可以为圆孔、长孔或几何形。
3.根据权利要求所述的一种压缩式垃圾车的污水收排装置，其特征在于：污水过滤盖板(4)可以为整体一块，也可以为单独的几块。
说明书
一种压缩式垃圾车的污水收排装置
技术领域：
本实用新型属于专用汽车技术领域，尤其涉及一种压缩式垃圾车的污水收排装置。
背景技术：
随着我国城市现代化建设和乡镇城市化进程的加快，城市生活垃圾日益增多，环境保护意识也逐渐增强。目前市场上使用的压缩式垃圾车，使用时不能完全避免垃圾周转过程中的二次污染。为此，我们设计了一种带污水收集排放装置的压缩式垃圾车，可有效避免垃圾周转过程污水的渗漏，以满足保护环境的要求。
发明内容：
本实用新型的目的是克服垃圾周转过程污水渗漏的缺点，提供一种压缩式垃圾车的污水收排装置。
本实用新型的技术方案是这样实现的：一种压缩式垃圾车的污水收集排放装置，包括污水箱、污水过滤盖板、排污口，其特征在于：污水过滤盖板设有污水过滤孔，用螺栓固定在垃圾压缩箱底部中间，污水箱通过螺栓连接在垃圾压缩箱正下方，污水箱下端设置排污口。
以上所述的污水过滤盖板上的污水过滤孔可以为圆孔、长孔或任意形状。
以上所述的污水过滤盖板可以为整体一块，也可以为单独的几块。
本实用新型具有结构简单、操作方便、实用性强的优点。
