申请日2014.07.17
公开(公告)日2015.02.04
IPC分类号F03B13/00
摘要
本实用新型提供一种废水发电系统及采用该废水发电系统的路灯照明系统。所述废水发电系统包括具叶轮结构的叶轮装置、具转子结构的发电机、叶轮高度控制装置及电能储存装置。所述叶轮装置置于下水道中，且使得所述叶轮结构半置于下水道的废水中。所述转子结构的转轴连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。所述叶轮装置还与叶轮高度控制装置连接，所述发电机还与电能储存装置连接。所述路灯照明系统包括所述废水发电系统及多个路灯装置，所述废水发电系统的电能储存装置分别与多个路灯装置电性连接。本实用新型提供一种废水发电系统及采用该废水发电系统的路灯照明系统，可有效利用城市的排水系统中的废水进行发电。
权利要求书
1.一种废水发电系统，其特征在于，所述废水发电系统包括具叶轮结构的叶轮装置、具转子结构的发电机、叶轮高度控制装置及电能储存装置;所述叶轮装置置于下水道中，且使得所述叶轮结构半置于所述下水道的废水中;所述转子结构的转轴连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动;所述叶轮装置还与所述叶轮高度控制装置连接，所述发电机还与所述电能储存装置连接。
2.如权利要求1所述的废水发电系统，其特征在于，所述叶轮装置临近所述下水道的井口设置。
3.如权利要求1所述的废水发电系统，其特征在于，所述叶轮高度控制装置包括具驱动电机的叶轮高度调节结构、探头检测控制结构及浮球检测控制结构，所述驱动电机分别与所述探头检测控制结构及所述浮球检测控制结构电性连接。
4.如权利要求1-3任一所述的废水发电系统，其特征在于，所述转子结构的转轴与所述叶轮结构的转轴同轴设置。
5.如权利要求1-3任一所述的废水发电系统，其特征在于，所述转子结构的转轴通过齿轮结构连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。
6.如权利要求1-3任一所述的废水发电系统，其特征在于，所述转子结构的转轴通过链条结构连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。
7.如权利要求1-3任一所述的废水发电系统，其特征在于，所述转子结构的转轴通过轮带结构连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。
8.一种路灯照明系统，其特征在于，所述路灯照明系统包括如权利要求1-6任一所述的废水发电系统及多个路灯装置，所述废水发电系统的电能储存装置分别与所述多个所述路灯装置电性连接。
9.如权利要求8所述的路灯照明系统，其特征在于，所述路灯照明系统还包括多个光电感应开关装置，每一所述路灯装置通过一所述光电感应开关装置与所述电能储存装置电性连接。
说明书
废水发电系统及采用该废水发电系统的路灯照明系统
技术领域
本实用新型涉及废水利用技术领域，尤其涉及一种废水发电系统及采用该废水发电系统的路灯照明系统。
背景技术
城市的排水系统是城市建设、环境保护、防洪排涝的重要基础设施。我们知道，人们的日常生活及工作生产中都离不开用水，因此，每天都会产生大量的生活废水，需要经过城市的排水系统进行处理排放;遇到雨季的时候，城市街道往往会产生大量积水，需要经过城市的排水系统进行及时排放，因此，城市的排水系统的排水性能显得尤为重要，因而大部分城市的排水系统在设计的时候通常只考虑如何有效排水，而忽略了废水资源的有效利用，我们知道各种废水经城市的排水系统的管道进行排放流动的过程中是会产生一定的能量的，若不进行合理利用，则会造成白白浪费。
实用新型内容
本实用新型的目的在于克服现有技术之缺陷，提供了一种废水发电系统及采用该废水发电系统的路灯照明系统，可有效利用城市的排水系统中的废水进行发电。
本实用新型是这样实现的：

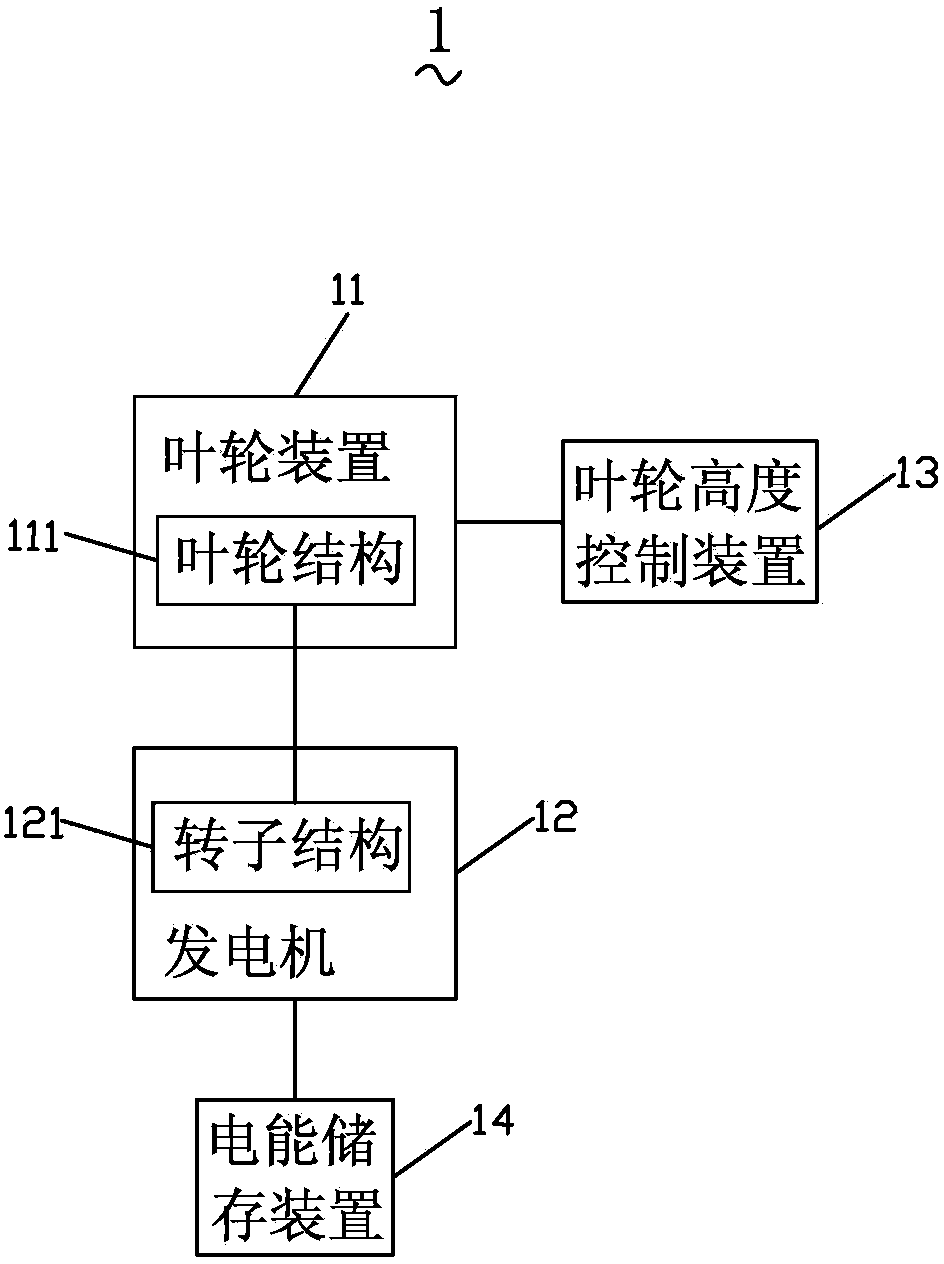

一种废水发电系统，所述废水发电系统包括具叶轮结构的叶轮装置、具转子结构的发电机、叶轮高度控制装置及电能储存装置;所述叶轮装置置于下水道中，且使得所述叶轮结构半置于所述下水道的废水中;所述转子结构的转轴 连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动;所述叶轮装置还与所述叶轮高度控制装置连接，所述发电机还与所述电能储存装置连接。
作为上述废水发电系统的改进，所述叶轮装置临近所述下水道的井口设置。
作为上述废水发电系统的改进，所述叶轮高度控制装置包括具驱动电机的叶轮高度调节结构、探头检测控制结构及浮球检测控制结构，所述驱动电机分别与所述探头检测控制结构及所述浮球检测控制结构电性连接。
作为上述废水发电系统的改进，所述转子结构的转轴与所述叶轮结构的转轴同轴设置。
作为上述废水发电系统的改进，所述转子结构的转轴通过齿轮结构连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。
作为上述废水发电系统的改进，所述转子结构的转轴通过链条结构连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。
作为上述废水发电系统的改进，所述转子结构的转轴通过轮带结构连接所述叶轮结构的转轴，使得所述叶轮结构带动所述转子结构一起转动。
一种路灯照明系统，所述路灯照明系统包括上述的废水发电系统及多个路灯装置，上述的废水发电系统的电能储存装置分别与所述多个所述路灯装置电性连接。
作为上述路灯照明系统的改进，所述路灯照明系统还包括多个光电感应开关装置，每一所述路灯装置通过一所述光电感应开关装置与所述电能储存装置电性连接。
本实用新型的有益效果是：本实用新型提供的废水发电系统，其包括具叶轮结构的叶轮装置、具转子结构的发电机、叶轮高度控制装置及电能储存装置。 而所述叶轮装置置于下水道中，且使得所述叶轮结构半置于所述下水道的废水中，所述转子结构的转轴连接所述叶轮结构的转轴，因此，当所述下水道的废水在流动过程中会带动所述叶轮装置的所述叶轮结构运转，从而带动所述发电机的所述转子结构运转，使得所述发电机发电。所述叶轮高度控制装置可根据废水的深浅来控制所述叶轮装置的高低并且防止所述叶轮结构触及到废水中流过的残渣及下水道的污垢，以保证所述叶轮结构正常运转，从而保证所述发电机能够正常发电。所述电能储存装置可将所述发电机发电所产生的电能存储起来，以供路灯照明及信号灯等设施的用电，从而达到节能环保的目的。另外，本实用新型提供的路灯照明系统采用了上述废水发电系统对多个路灯装置进行供电，并采用了所述光电感应开关装置对这些路灯装置进行智能开关控制，进一步避免了电能的不必要的浪费，从而达到节能环保的目的。
