申请日2014.07.17
公开(公告)日2015.02.04
IPC分类号B01D21/02; H05B3/42
摘要
本实用新型公开了一种用于污水沉砂池的太阳能供电的加热装置，包括电加热丝、由SnO2材料制成的烧结管状体或者绝缘陶瓷管、太阳能供电系统、设置在沉砂池出料筒外侧壁上的金属板，所述太阳能供电系统包括太阳能接收板、太阳能蓄电池、变电器、温度传感器、控制器及可调电阻控制电路，所述变电器用于对太阳能蓄电池输出电压进行调节使其输出电压达到预定电压值，所述太阳能蓄电池的正负级分别与所述电加热丝的两极第一接线柱、第二接线柱相连。该电加热装置具有低碳环保、节约能源、安全性能可靠、使用寿命长等优点，解决了在特殊环境温度下格栅下部出渣筒上污染物冻结的技术难题。
权利要求书
1.一种用于污水沉砂池的太阳能供电加热装置，包括电加热丝、由SnO2材料制成的烧结管状体或者绝缘陶瓷管、太阳能供电系统、设置在沉砂池出料筒外侧壁上的金属板，所述沉砂池出料筒设置在格栅下部，所述电加热丝安装在所述烧结管状体或者所述绝缘陶瓷管内，所述金属板的内截面内预留有安装孔，所述烧结管状体或者所述绝缘陶瓷管设置在预留的安装孔内，所述太阳能供电系统与电加热丝的两极第一接线柱、第二接线柱相连，其特征在于：所述太阳能供电系统包括太阳能接收板、太阳能蓄电池、变电器、温度传感器、控制器及可调电阻控制电路，所述变电器用于对太阳能蓄电池输出电压进行调节使其输出电压达到预定电压值，所述太阳能蓄电池的正负级分别与所述电加热丝的两极第一接线柱、第二接线柱相连，所述温度传感器用于对所述电加热丝温度进行信号传输，所述控制器内预先存储设定电加热温度阈值，当所述电加热丝温度高于所述电加热温度阈值时，所述控制器借助于所述可调电阻控制电路对电加热丝的温度进行控制，使其维持在恒定的阈值内;所述金属板设置有螺栓孔，所述沉砂池出料筒外侧与所述金属板螺栓孔对应位置处也设置有螺栓孔，通过螺栓将金属板固定安装在所述沉砂池出料筒外侧壁上。
2.如权利要求1所述的太阳能供电加热装置，其特征在于：所述太阳能蓄电池、温度传感器、控制器、可调变电器及可调电阻控制电路设置在意壳体中。
3.如权利要求1所述的太阳能供电加热装置，其特征在于：所述烧结管状体或者所述绝缘陶瓷管的形状设置成L形、M形、Z形，所述金属板预留孔的形状也与之对应。
4.如权利要求1所述的太阳能供电加热装置，其特征在于：所述金属板为铸铝板，所述控制器为PLC控制器。
说明书
用于污水沉砂池的太阳能供电加热装置
技术领域
本实用新型涉及一种加热设备，具体涉及一种用于污水沉砂池的太阳能供电加热装置。
背景技术
我国是世界上生活污水排放最多的国家之一，城市生活污水排放总量占我国生活污水排量比重较大，然而我国目前城市生活污水处理率仍处于发展较慢的水平。在污水处理过程中，一级处理主要解决悬浮固体、胶体、悬浮油类等污染物的分离，多采用物理处理方法，如格栅、沉砂池、沉淀池等。对于曝气沉砂池的污水要经过格栅进行物理方法的分离，然而在分离的过程中，由于各种污染物会贴附在格栅下部的出渣筒上，随着时间的推移，尤其当外界环境温度降低时，该污染物存在冰冻的可能性导致了整个污水处理的效率下降，尤其是设置在格栅下部的出渣筒会因此而受冻。现有技术中常在出渣筒中设置以电加热管，一方面对于能源消耗需求量大，另一方面由于该加热装置经常暴露在外界环境中，也使得电加热管的使用寿命大大降低，造成使用成本较高。
实用新型内容
基于上述背景技术中出现的问题，本实用新型的目的在于提供一种用于污水沉砂池的太阳能供电加热装置，一方面大大地降低了能源的消耗，减少了对环境的污染，另一方面安全耐用且加热效果较好。
为了达到上述目的，本实用新型采用的技术方案如下：

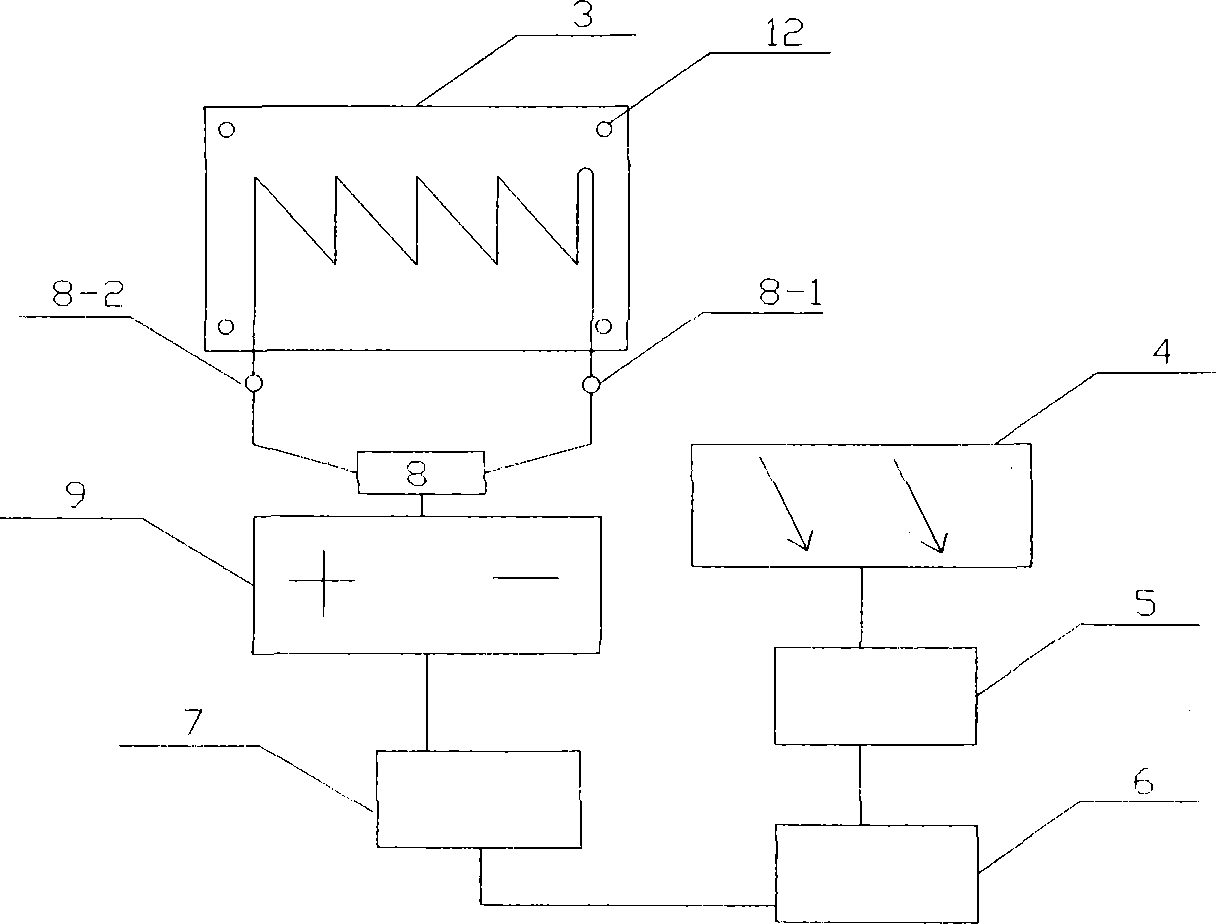

一种用于污水沉砂池的太阳能供电加热装置，包括电加热丝、由SnO2材料制成的烧结管状体或者绝缘陶瓷管、太阳能供电系统、设置在沉砂池出料筒外侧壁上的金属板，所述沉砂池出料筒设置在格栅下部，所述电加热丝安装在所述烧结管状体或者所述绝缘陶瓷管内，所述金属板的内截面内预留有安装孔，所述烧结管状体或者所述绝缘陶瓷管设置在预留的安装孔内，所述太阳能供电系统与电加热丝的两极第一接线柱、第二接线柱相连，其特征在于：所述太阳能供电系统包括太阳能接收板、太阳能蓄电池、变电器、温度传感器、控制器及可调电阻控制电路，所述变电器用于对太阳能蓄电池输出电压进行调节使其输出电压达到预定电压值，所述太阳能蓄电池的正负级分别与所述电加热丝的两极第一接线柱、第二接线柱相连，所述温度传感器用于对所述电加热丝温度进行信号传输，所述控制器内预先存储设定电加热温度阈值，当所述电 加热丝温度高于所述电加热温度阈值时，所述控制器借助于所述可调电阻控制电路对电加热丝的温度进行控制，使其维持在恒定的阈值内;所述金属板设置有螺栓孔，所述沉砂池出料筒外侧与所述金属板螺栓孔对应位置处也设置有螺栓孔，通过螺栓将金属板固定安装在所述沉砂池出料筒外侧壁上。
上述技术方案中进一步改进的技术方案如下：
1、上述方案中，所述太阳能蓄电池、温度传感器、控制器、变电器及可调电阻控制电路设置在意壳体中;
2、上述方案中，所述烧结管状体或者所述绝缘陶瓷管的形状设置成L形、M形、Z形，所述金属板预留孔的形状也与之对应;
3、上述方案中，所述金属板为铸铝板，所述控制器为PLC控制器。
本实用新型的电加热装置具有低碳环保、节约能源、安全性能可靠、使用寿命长等优点，解决了在特殊环境温度下格栅下部出渣筒上污染物冻结的技术难题。
