申请日2014.06.09
公开(公告)日2014.10.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种微型阶梯式可拆卸生活污水处理装置。本实用新型的技术方案要点为：一种微型阶梯式可拆卸生活污水处理装置，包括阶梯式支架和由上到下依次设置于阶梯式支架上的一级净水室、二级净水室和三级净水室，其中一级净水室的内部由挡板分隔成第一净化室和第一控水室，二级净水室的内部由挡板分隔成第二净化室和第二控水室，三级净水室的内部由挡板分隔成第三净化室和澄清室，净水室中处于净化室一侧的挡板上分别设有拦沙装置。本实用新型在不耗能的情况下处理的生活污水，能够达到水质澄清、无异味且去油腻和氮磷等水排放标准，该回收用水可用于浇灌、洗涤、景观用水、建筑用水和厕所冲洗用水等领域。

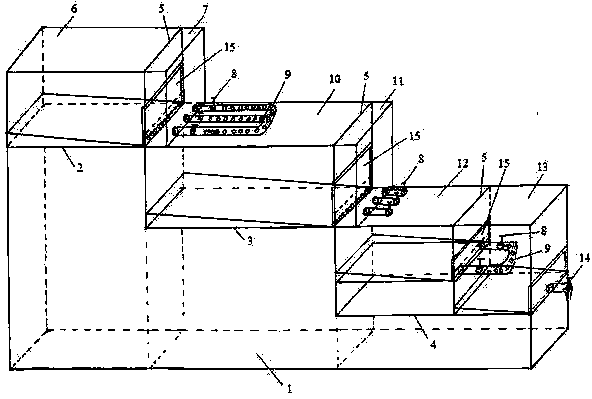

摘要附图
权利要求书
1.一种微型阶梯式可拆卸生活污水处理装置，其特征在于包括阶梯式支架和由上到下依次设置于阶梯式支架上的一级净水室、二级净水室和三级净水室，其中一级净水室的内部由挡板分隔成第一净化室和第一控水室，该挡板的底部设有一排出水孔，所述的第一净化室的底部为左高右低坡高3-5cm的斜坡结构，在第一净化室内填充有厚度为10cm、粒径为0.35-0.5mm的粗沙，所述的第一控水室的侧壁底部均布有三个出水孔，每个出水孔分别通过连接管道与控水阀相连，该控水阀与液体分布装置相连;所述的二级净水室设置于一级净水室液体分布装置的下方，该二级净水室的内部由挡板分隔成第二净化室和第二控水室，挡板的底部设有一排出水孔，所述的第二净化室的底部为左高右低坡高3-5cm的斜坡结构，在第二净化室内填充有厚度为8cm、粒径为0.25-0.35mm的细沙，所述的第二控水室的侧壁底部均布有三个出水孔，每个出水孔分别通过连接管道与控水阀相连;所述的三级净水室设置于二级净水室控水阀的下方，该三级净水室的内部由挡板分隔成第三净化室和澄清室，挡板的中部设有两个出水孔，每个出水孔分别通过连接管道与控水阀相连，该控水阀与液体分布装置相连，所述的第三净化室的中部为左高右低坡高3-5cm且紧邻挡板出水孔下端的斜坡结构，在第三净化室内由下到上依次填充有厚度分别为9cm、3cm、3cm的块状木炭、炉渣和钢渣，所述的澄清室的底部为左高右低坡高3-5cm的斜坡结构，在澄清室内填充有厚度为5cm、粒径为0.25-0.35mm的细沙，澄清室的侧壁底部设有出水孔，该出水孔通过连接管道与出水阀相连;所述的一级净水室、二级净水室和三级净水室中处于净化室一侧的挡板上分别设有拦沙装置，该拦沙装置是由两块铁皮叠压在一起加工而成的，其中两块铁皮的叠压宽度为3cm，进而形成靠近其下部边缘的一条细缝。
说明书
一种微型阶梯式可拆卸生活污水处理装置
技术领域
本实用新型属于生活污水处理装置技术领域，具体涉及一种微型阶梯式可拆卸生活污水处理装置。
背景技术
随着新农村建设的快速发展，小城镇及农村的环境问题日益突出，尤其是农村生活污水处理问题，已经受到我国各级政府的关注。由于这部分地区地形条件复杂，居住不集中且规模较小，排水管网不健全，污水难以纳入市政管网，集中处理困难，同时资金和专业操作技术人员缺乏，所以先进的污水治理技术难以推广应用，污水大部分未经处理直接排入河道，造成水体的水质恶化，威胁农村用水的水质和水量，影响村民居住环境，严重威胁农民的身体健康。再者农村缺乏水循环利用的观念，从而造成水资源浪费。近几年来，针对农村及偏远山区分散性污水处理越来越受到关注，逐渐成为环保领域研究的热点，因此研发微型家庭生活污水装置应用前景广阔。
目前国内外现存的针对农村和偏远山区的污水分散处理技术，普遍存在占地面积庞大、建设运行资本高和操作过于专业化等缺点，部分处于搁置状态，不能很好的推广使用，因此设计研发一种节能、简便且适用于农村或偏远山区分散型家庭生活污水处理装置有着重大的研究意义。
发明内容
本实用新型解决的技术问题是提供了一种节约能源、成本低廉且使用简便的微型阶梯式可拆卸生活污水处理装置。
本实用新型的技术方案为：一种微型阶梯式可拆卸生活污水处理装置，其特征在于包括阶梯式支架和由上到下依次设置于阶梯式支架上的一级净水室、二级净水室和三级净水室，其中一级净水室的内部由挡板分隔成第一净化室和第一控水室，该挡板的底部设有一排出水孔，所述的第一净化室的底部为左高右低坡高3-5cm的斜坡结构，在第一净化室内填充有厚度为10cm、粒径为0.35-0.5mm的粗沙，所述的第一控水室的侧壁底部均布有三个出水孔，每个出水孔分别通过连接管道与控水阀相连，该控水阀与液体分布装置相连;所述的二级净水室设置于一级净水室液体分布装置的下方，该二级净水室的内部由挡板分隔成第二净化室和第二控水室，挡板的底部设有一排出水孔，所述的第二净化室的底部为左高右低坡高3-5cm的斜坡结构，在第二净化室内填充有厚度为8cm、粒径为0.25-0.35mm的细沙，所述的第二控水室的侧壁底部均布有三个出水孔，每个出水孔分别通过连接管道与控水阀相连;所述的三级净水室设置于二级净水室控水阀的下方，该三级净水室的内部由挡板分隔成第三净化室和澄清室，挡板的中部设有两个出水孔，每个出水孔分别通过连接管道与控水阀相连，该控水阀与液体分布装置相连，所述的第三净化室的中部为左高右低坡高3-5cm且紧邻挡板出水孔下端的斜坡结构，在第三净化室内由下到上依次填充有厚度分别为9cm、3cm、3cm的块状木炭、炉渣和钢渣，所述的澄清室的底部为左高右低坡高3-5cm的斜坡结构，在澄清室内填充有厚度为5cm、粒径为0.25-0.35mm的细沙，澄清室的侧壁底部设有出水孔，该出水孔通过连接管道与出水阀相连;所述的一级净水室、二级净水室和三级净水室中处于净化室一侧的挡板上分别设有拦沙装置，该拦沙装置是由两块铁皮叠压在一起加工而成的，其中两块铁皮的叠压宽度为3cm，进而形成靠近其下部边缘的一条细缝。
本实用新型在不耗费能的情况下处理的生活污水，能够达到水质澄清、无异味且去油腻和氮磷等水排放标准，该回用水可用于浇灌、洗涤、景观用水、建筑用水和厕所冲洗用水等领域。
