申请日2014.06.09
公开(公告)日2014.10.29
IPC分类号E03C1/01; E03C1/04; E03C1/122; E03C1/12
摘要
本实用新型的一种利用生活废水的抽水马桶，旨在克服现有技术中的抽水马桶难以利用生活废水的不足。它包括马桶主体、主水管和蓄水池，蓄水池包括顶板、无盖无底的上层池体、无盖无底的下层池体和升降底板机构，主水管一端连接马桶主体，另一端连接下层池体，主水管上设置有截止阀;升降底板机构包括水平升降板、转动斜板和升降气缸a，上层池体滑动套接下层池体板的顶缘，顶板固定连接上层池体的顶缘，顶板上设置有洗脸盆体、洗物盆体和主水龙头座，主水龙头座设置于洗脸盆体和洗物盆体之间，主水龙头座转动连接有主水龙头。本实用新型具有利用废水冲洗马桶，节水环保;保证废水冲洗马桶的冲力;洗涤部分高度可调，满足不同需求等优点。

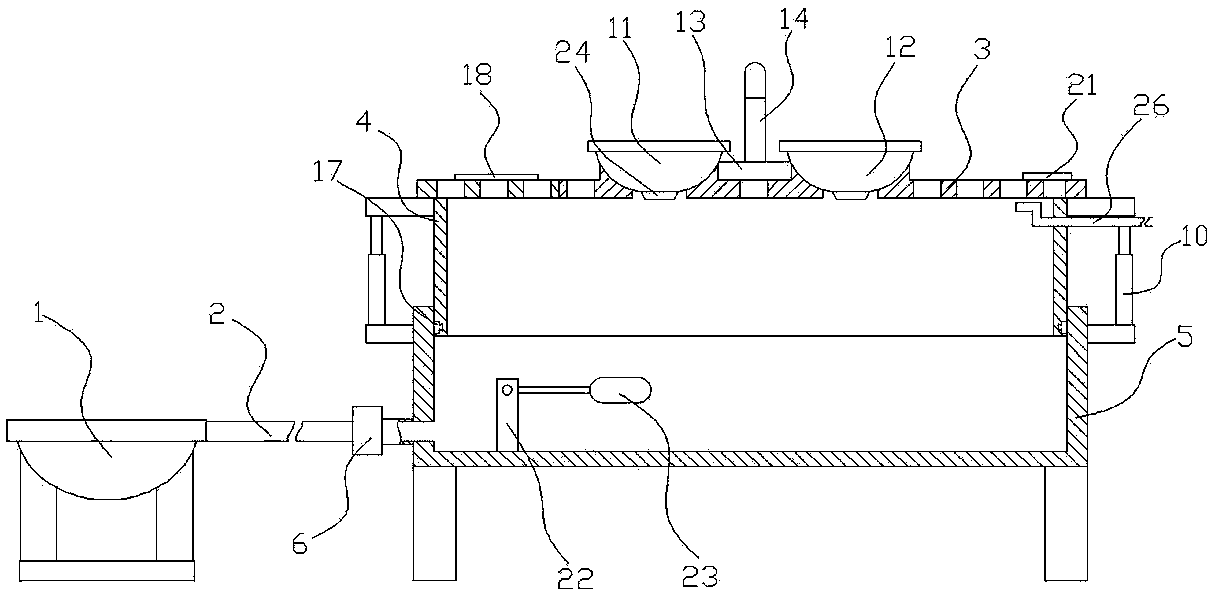

摘要附图
权利要求书
1.一种利用生活废水的抽水马桶，包括马桶主体(1)、主水管(2)和蓄水池，其特征是，蓄水池包括顶板(3)、无盖无底的上层池体(4)和无盖的下层池体(5)，主水管(2)一端连接马桶主体(1)，另一端连接下层池体(5)，主水管(2)上设置有截止阀(6);上层池体(4)滑动套接下层池体(5)板的顶缘，上层池体(4)和下层池体(5)之间设置有隔水结构，下层池体(5)外侧竖直设置有升降气缸b(10)，升降气缸b(10)的杠杆末端固定连接上层池体(4);顶板(3)固定连接上层池体(4)的顶缘，顶板(3)上设置有洗脸盆体(11)、洗物盆体(12)和主水龙头座(13)，主水龙头座(13)设置于洗脸盆体(11)和洗物盆体(12)之间，主水龙头座(13)转动连接有主水龙头(14);顶板(3)为栅格板。
2.根据权利要求1所述的一种利用生活废水的抽水马桶，其特征是，下层池体(5)设置有补水管(22)，所述补水管(22)设置有浮球阀(23)。
3.根据权利要求2所述的一种利用生活废水的抽水马桶，其特征是，所述补水管(22)设置在下层池体(5)的一端，顶板(3)在补水管(22)上方的设置有维修口，维修口设置有维修口盖板(25)，所述维修口盖板(25)为栅格板。
4.根据权利要求1所述的一种利用生活废水的抽水马桶，其特征是，下层池体(5)设置有升降底板机构，所述升降底板机构包括水平升降板(7)、转动斜板(8)和升降气缸a(9)，转动斜板(8)一端转动连接在下层池体(5)，连接位置位于主水管(2)管口下方，转动斜板(8)另一端活动连接水平升降板(7)，升降气缸a(9)竖直设置在水平升降板(7)下方，升降气缸a(9)杠杆末端固定连接水平升降板(7);所述的升降底板机构和下层池体(5)之间设置有防水结构。
5.根据权利要求4所述的一种利用生活废水的抽水马桶，其特征是，转动斜板(8)和水平升降板(7)的边缘均紧贴下层池体(5)内壁，所述防水结构设置为配合下层池体(5)形状的软质的防水内囊(15)，防水内囊(15)的上缘贴附下层池体(5)的内侧壁，防水内囊(15)的底部承托在水平升降板(7)和转动斜板(8)上，防水内囊(15)设置有出水管(16)，所述出水管(16)套接在主水管(2)连接下层池体(5)的管口内。
6.根据权利要求1或2或3或4或5所述的一种利用生活废水的抽水马桶，其特征是，隔水结构包括设置在环绕上层池体(4)下缘外侧设置的隔水密封条(17)。
7.根据权利要求1或2或3或4或5所述的一种利用生活废水的抽水马桶，其特征是，顶板(3)上至少设置有一块置物板(18)，所述置物板(18)单侧边缘与顶板(3)转动连接，转动轴向平行顶板(3)平面。
8.根据权利要求1或2或3或4或5所述的一种利用生活废水的抽水马桶，其特征是，水池侧围一侧面设置有放水水龙头(19)。
9.根据权利要求1或2或3或4或5所述的一种利用生活废水的抽水马桶，其特征是，洗脸盆体(11)和洗物盆体(12)的排水口设置有过滤网罩(24)。
10.根据权利要求1或2或3或4或5所述的一种利用生活废水的抽水马桶，其特征是，上层池体(4)设置有溢水管(26)。
说明书
一种利用生活废水的抽水马桶
技术领域
本实用新型涉及一种卫浴洁具，尤其涉及一种抽水马桶。
背景技术
抽水马桶做为一种卫浴洁具，在现代家庭中广泛普及。现有的抽水马桶都是直接使用清洁水源直接进行冲刷，由于抽水马桶日常使用频繁，因此耗水量很大。而人们在日常生活中经常会洗漱或者洗涤物品，这部分洗涤使用后的废水依然能够满足冲洗抽说马桶的要求。目前，人们逐渐意识到节约用水的重要性，很多人手动将洗涤用后的废水冲洗抽水马桶。这样的方法的确可以起到节约用水的目的，但操作起来并不方便，不仅费力费心，而且需要使用额外的容器储存洗涤用后的废水。由此可以看出，现有的抽水马桶存在无法直接使用洗涤使用后的废水进行冲洗的不足。
实用新型内容
本实用新型是为了克服现有技术中的抽水马桶无法直接使用洗涤使用后的废水进行冲洗的不足，提供了能够使用洗涤后的废水进行冲洗，从而达到节约用水目的的一种利用生活废水的抽水马桶。
为实现上述目的，本实用新型采用以下技术方案：
本实用新型的一种利用生活废水的抽水马桶，包括马桶主体、主水管和蓄水池，蓄水池包括顶板、无盖无底的上层池体和无盖的下层池体，主水管一端连接马桶主体，另一端连接下层池体，主水管上设置有截止阀;上层池体滑动套接下层池体板的顶缘，上层池体和下层池体之间设置有隔水结构，下层池体外侧竖直设置有升降气缸b，升降气缸b的杠杆末端固定连接上层池体;顶板固定连接上层池体的顶缘，顶板上设置有洗脸盆体、洗物盆体和主水龙头座，主水龙头座设置于洗脸盆体和洗物盆体之间，主水龙头座转动连接有主水龙头;顶板为栅格板。洗脸盆体用于个人清洁，洗物盆体则用于非个人清洁的其他洗涤用途，从而保证个人清洁安全卫生。使用完的废水流入蓄水池内，作为冲洗马桶的水备用。从而能够使用洗涤后的废水进行冲洗，从而达到节约用水目的。上层池体可以由升降气缸b驱动而在下层池体上升降，不仅可以调节储水池的容量，也可以调节顶板的使用高度，从而满足不同的使用需求。顶板为栅格板结构使得洗涤时溅出的水能够直接流入蓄水池内，而不会大量残留在顶板上。
作为优选，下层池体设置有补水管，所述补水管设置有浮球阀。补水管和浮球阀保证蓄水池保持有一定量的水，这部分水可以用于应对马桶主体的小冲洗量的冲洗。
作为优选，所述补水管设置在下层池体的一端，顶板在补水管上方的设置有维修口，维修口设置有维修口盖板，所述维修口盖板为栅格板。
作为优选，下层池体设置有升降底板机构，所述升降底板机构包括水平升降板、转动斜板和升降气缸a，转动斜板一端转动连接在下层池体，连接位置位于主水管管口下方，转动斜板另一端活动连接水平升降板，升降气缸a竖直设置在水平升降板下方，升降气缸a杠杆末端固定连接水平升降板;所述的升降底板机构和下层池体之间设置有防水结构。在需要冲洗马桶时，打开主水管上的截止阀，并且升降气缸a抬升水平升降板，从而暂时升高蓄水池内的水位，增加水的冲力对马桶主体进行冲洗。这样既保证了冲洗马桶主体水的冲力，同时也能保证蓄水时废水可以处于较低的水位，从而防止洗脸盆体和洗物盆体的排水困难。洗脸盆体和洗物盆体通过升降气缸b升降上层池体从而调节蓄水池的容积并且调节顶板的高度，满足不同的情况下对洗脸盆体和洗物盆体的高度要求。
作为优选，转动斜板和水平升降板的边缘均紧贴下层池体内壁，所述防水结构设置为配合下层池体形状的软质的防水内囊，防水内囊的上缘贴附下层池体的内侧壁，防水内囊的底部承托在水平升降板和转动斜板上，防水内囊设置有出水管，所述出水管套接在主水管连接下层池体的管口内。放水内囊在下层池体顶部作为实际盛放废水的结构，其底部能够在水平升降板抬升以及转动斜板转动时，改变形状以抬升水位，而不会发生漏水的情况。
作为优选，隔水结构包括设置在环绕上层池体下缘外侧设置的隔水密封条。
作为优选，顶板上至少设置有一块置物板，所述置物板单侧边缘与顶板转动连接，转动轴向平行顶板平面。置物板用于放置一些小件的物品，置物板和顶板通过铰接方式连接，使得置物板上积水时可以通过翻转置物板将积水倒入蓄水池内。
作为优选，水池侧围一侧面设置有放水水龙头。可以通过放水水龙头放出蓄水池内的废水，以便对蓄水池进行清洁或者使用废水用于其他用途。
作为优选，洗脸盆体和洗物盆体的排水口设置有过滤网罩。
作为优选，上层池体设置有溢水管。
因此，本实用新型具有如下有益效果：(1)利用废水冲洗马桶，节水环保;(2)保证废水冲洗马桶的冲力;(3)洗涤部分高度可调，满足不同需求。
