申请日2014.06.09
公开(公告)日2014.11.05
IPC分类号G01N1/28; C02F9/04
摘要
一种焦化废水化学需氧量检测前预处理装置，包括恒温加热棒、液位显示管、反应箱、pH测定仪、搅拌器及光照板，反应箱上分别设有搅拌器、pH测定仪、恒温加热棒及加料口，反应箱外装有液位显示管，前后分设光照板。将芬顿处理后的焦化废水注入反应箱内，先投加氢氧化钠溶液，控制溶液在9-10之间;再投加亚硫酸氢钠溶液，反应2-4h后开启恒温加热棒，溶液温度控制在45-55℃，开启光照板，再反应4-6h后，投加浓硫酸，pH值在2-3之间反应1-2h。关闭搅拌器、恒温加热棒和光照板，注入去离子水。本实用新型可去除焦化废水中残余的氧化剂和还原剂，消除影响焦化废水COD检测的干扰因子，有助于提高CODcr检测结果的准确性。

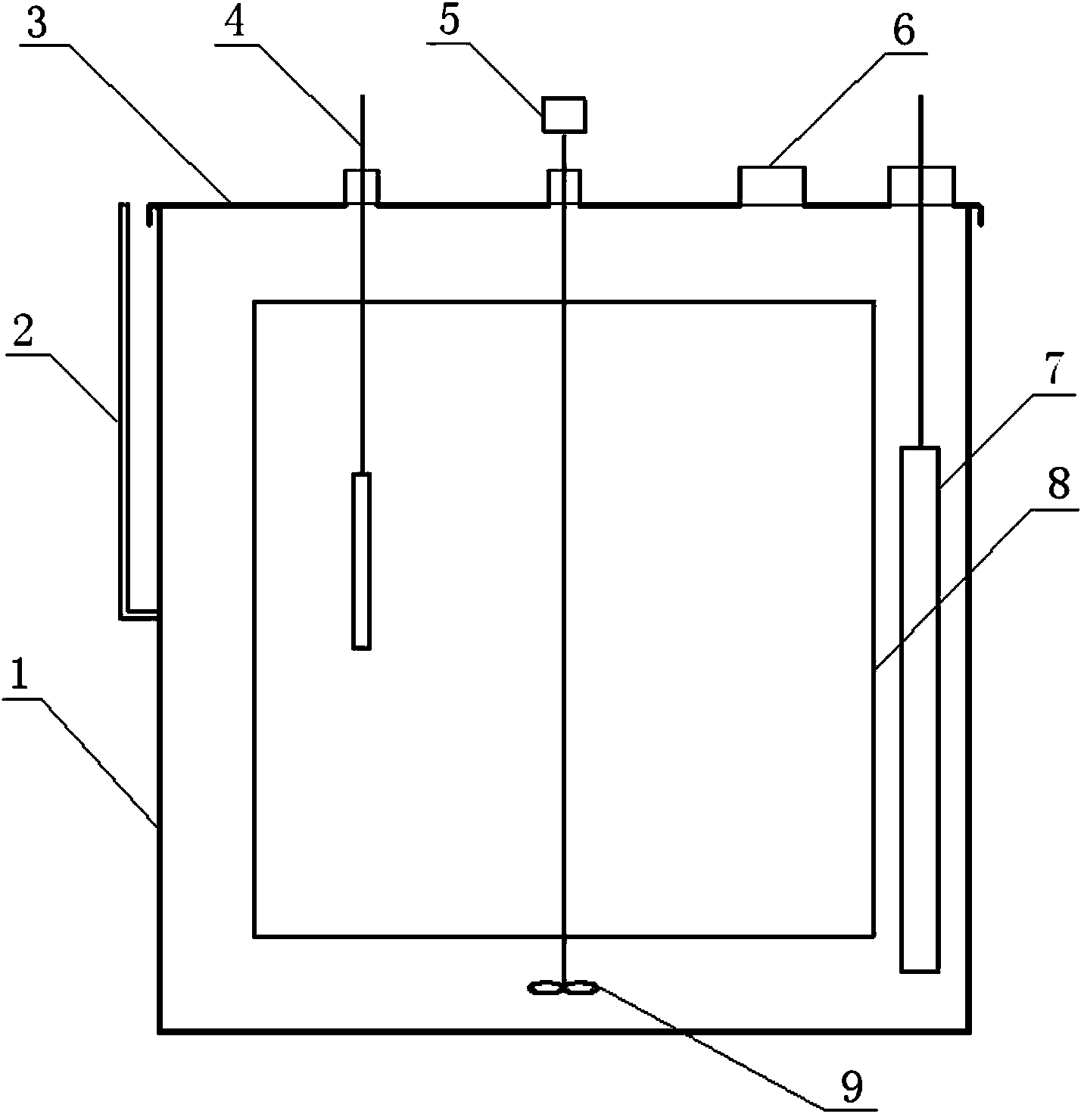

摘要附图
权利要求书
1.一种焦化废水化学需氧量检测前预处理装置，其特征在于，包括恒温加 热棒、液位显示管、反应箱、pH测定仪、搅拌器及光照板，反应箱为一带有箱 盖的矩形箱体，箱盖中心设有搅拌孔，搅拌孔内安装有搅拌器，搅拌器的搅拌 杆下端搅拌扇叶靠近反应箱底，搅拌孔一侧设有测定孔，另一侧依次向外设有 加料口和加热孔，测定孔和加热孔内分别设有pH测定仪和恒温加热棒，设于反 应箱外的液位显示管下端连通在pH测定仪一侧的反应箱侧壁中间位置上，两块 光照板分别设置在反应箱的前面和后面。
说明书
一种焦化废水化学需氧量检测前预处理装置
技术领域
本实用新型属于水处理技术领域，尤其涉及一种对芬顿处理后的焦化废水进行化学需氧 量(COD)检测前的预处理装置。
背景技术
焦化行业会产生大量的焦化废水，其水质有毒有害，水量波动很大，其中的COD指标备受 人们的关注。化学需氧量(COD)是指在一定条件下，用强氧化剂处理水样时所消耗氧化剂的 量，结果折算成氧的含量(以mg/l计)。它是表征水体中还原性物质污染的综合性指标，通 常采用重铬酸钾法测量化学需氧量(CODcr)。
采用化学氧化工艺处理焦化废水近几年发展很快，氧化剂的选择也多种多样。双氧水 (H2O2)是一种强氧化性物质，以芬顿(Fenton)氧化体系的形式在废水的深度处理和高浓度 难降解有机废水处理等领域得到广泛应用。尽管H2O2有着强大的氧化能力，但在反应中如遇到 更强的氧化物质如高锰酸钾，它则会充当还原物质被氧化。所以在国标法中，作为氧化剂的 重铬酸钾会与残余的双氧水反应，从而严重影响其测定结果的准确性。
以辽宁省内某钢铁企业的化工厂为例，采用芬顿氧化工艺深度处理后的焦化废水，采用 现有的测量标准检测的COD结果却总是达不到设计要求。《辽宁省地方标准》(DB21/1627-2008) 对废水中的COD最高允许排放浓度为50mg/L，因此检测出排放废水的真实COD数值，对于企业 的生产运行和保护周围的生态环境，都具有重要的现实意义。
发明内容
本实用新型旨在提供一种能够消耗待检测焦化废水中的氧化剂，加速还原剂的有效分 解，从而消除影响芬顿处理后焦化废水COD检测的干扰因子，有助于提高CODcr检测结果准 确性的焦化废水化学需氧量检测前预处理装置。
为此，本实用新型所采取的解决方案是：
一种焦化废水化学需氧量检测前预处理装置，其特征在于，包括恒温加热棒、液位显示 管、反应箱、pH测定仪、搅拌器及光照板，反应箱为一带有箱盖的矩形箱体，箱盖中心设有 搅拌孔，搅拌孔内安装有搅拌器，搅拌器的搅拌杆下端搅拌扇叶靠近反应箱底，搅拌孔一侧 设有测定孔，另一侧依次向外设有加料口和加热孔，测定孔和加热孔内分别设有pH测定仪和 恒温加热棒，设于反应箱外的液位显示管下端连通在pH测定仪一侧的反应箱侧壁中间位置 上，两块光照板分别设置在反应箱的前面和后面。
本实用新型的使用方法及有益效果为：
将经过芬顿氧化处理后的焦化废水通过加料口注入反应箱内，通过液位显示管记录液位 位置。在搅拌的状态下，通过加料口投加氢氧化钠溶液，使焦化废水pH保持在9.0-10.0之 间，然后通过加料口投加亚硫酸氢钠溶液，亚硫酸氢钠物质量与芬顿反应前的双氧水物质量 相同，反应时间控制在2-4小时。反应结束后开启恒温加热棒，使溶液温度保持在45-55℃， 同时开启光照板，在此条件下再反应4-6小时。二次反应结束后，通过加料口投加浓硫酸， 使溶液pH值处于2-3之间，继续反应1-2小时。三次反应结束后，关闭搅拌器、恒温加热棒 和光照板，通过加料口注入去离子水，使液位恢复到前述所记录的液位位置。
经上述预处理后，既可以消耗掉反应箱内焦化废水中残余的双氧水等氧化剂，也可以去 除亚硫酸氢钠等还原剂，且能保证焦化废水中的原有有机物类物质没有发生变化，而浓硫酸 的存在对于CODcr的检测结果无任何影响，从而消除影响芬顿处理后焦化废水COD检测的干 扰因子，有助于提高CODcr检测结果的准确性，客观真实地反映出焦化废水中的COD值。
