申请日2000.09.11
公开(公告)日2001.08.22
IPC分类号C02F1/38
摘要
一种高浓度悬浮物污水分离回用装置,由罐形筒体、支架、顶盖等构成,其筒体下部侧壁上接有污水出口管及管上设有污水泵,底部壁上设有排污口,筒腔下部中央设有倒圆锥形反应罐,罐上部蜗向接污水管进口,下部接离心中心管,管下端装有排污阀,筒腔中部设有S型斜板,斜板底下设有离心分离区,上方设有过滤层及溢水槽与带净水出口的净水槽。该实用新型结构简单、制作容易、成本费用低、操作维护方便,分离速度快、效率高,具有实用推广价值。

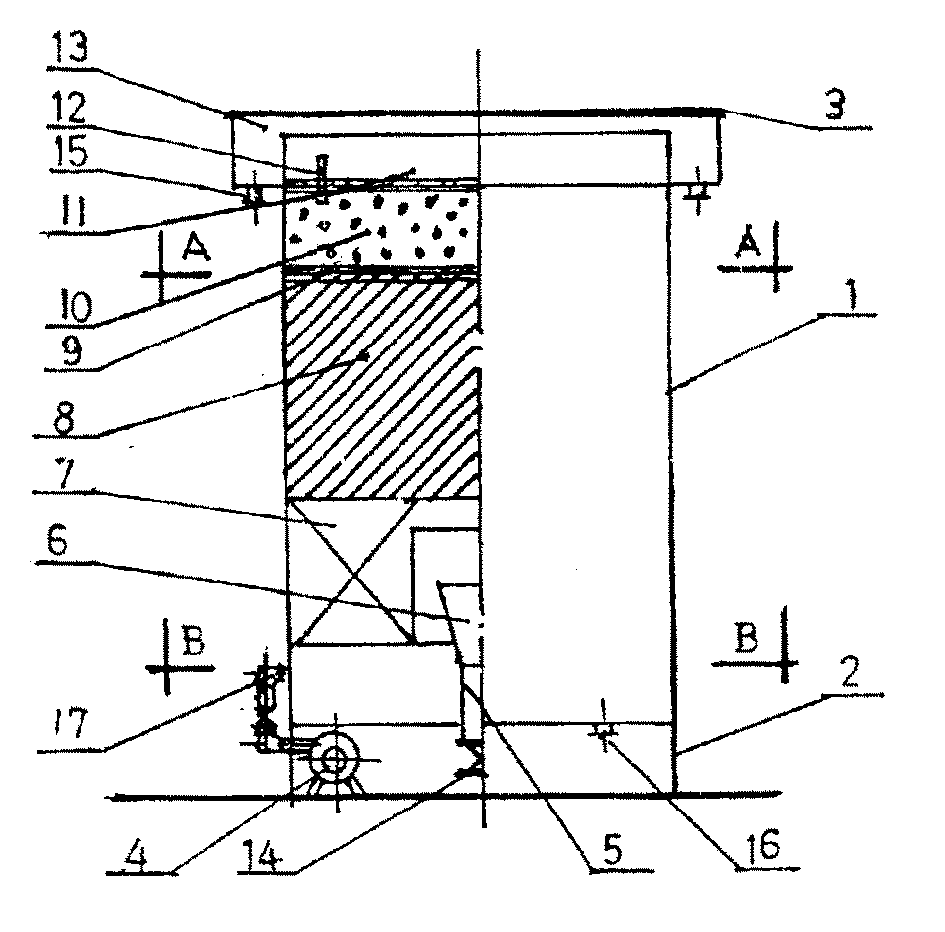

摘要附图
权利要求书
1.一种高浓度悬浮物污水分离回用装置，由罐形筒体(1)、支架(2)、 顶盖(3)等构成，其特征在于：罐形筒体(1)下部侧壁上接有污水进口管 (17)，进口管(17)上设有污水泵(4)，筒体底部壁上设有排污口(16)，筒 体(1)腔内下部中央设有倒圆锥形反应罐，反应罐(6)上部蜗向接污水管 (17)进口，下部接有离心中心管(5)，中心管(5)下端接有排污阀(14)，筒 体(1)腔内中部与锥形反应罐(6)上方设有S型斜板(8)，斜板(8)底下与反 应罐(6)旁侧设有离心分离区(7)，筒体(1)上部与斜板(8)的上方设有上下 过滤网(9)，中间设有过滤层(10)，筒体(1)顶部与过滤层(10)上方设有带 溢水孔的H型溢水槽(11)和净水槽(13)及水位器(12)，净水槽(13)底部两 侧设有净水出口管(15)。
说明书
高浓度悬浮物污水分离回用装置
本实用新型涉及一种用于电站、供热站、水力采煤、洗煤、陶瓷、江 河、选矿、冶炼等工业废水处理的高浓度悬浮物污水分离回用装置。
目前国内采用的悬浮物分离装置主要由水力提升器、重力反应区、分 离区、集水器、重力水力反冲系统等部分组成，其整个装置结构复杂、耗 材多、耗电量大、成本费用高、操作困难，因而在应用方面受到了一定的 限制。
本实用新型的目的针对现有技术存在的不足而提供一种结构简单、制 造容易、耗能低、投资少、操作方便的高浓度悬浮物污水分离回用装置， 它具有分离速度快、效率高的功能。
本实用新型的目的是这样实现的：一种高浓度悬浮物污水分离回用装 置，由罐形筒体、支架、顶盖等构成，其特征在于罐形筒体下部侧壁上接 有污水进口管，进口管上设有污水泵，筒体底部壁上设有排污口，筒体腔 内下部中央设有倒圆锥形反应罐，罐内部为反应区，反应罐上部蜗向接污 水管进口，下部接有离心中心管，中心管下端接有排污阀，筒体腔内中部 与锥形反应罐上方设有S型斜板，形成为沉淀分离区，斜板底下与锥形反 应罐旁侧设有离心分离区，筒体上部与斜板的上方设有上下过滤网，中间 设有过滤层，筒体顶部与过滤层上方设有带溢水孔的H型溢水槽和净水槽 及水位器，净水槽底部两侧设有净水出口管。其工作过程如下：接通电源， 启动污水泵，带有一定压力并含有高浓度悬浮物的污水，由污水进口管蜗 向进入倒圆锥形反应罐内，经反应后，在离心力的作用下，污水中粗颗粒 被分离出来沉淀到筒体底端由排污口排出，含有较细颗粒的污水从反应罐 流出，流入S型斜板沉淀分离区，水流经过斜板，进一步沉淀分离，沉积 在斜板内的细小颗粒或流浆，顺斜板滑到反应罐内的中心管理，逐渐下降 到底部，由排污阀放出，剩下带有更细小颗粒的污水进入上部过滤层，进 一步过滤，过滤后的净水经溢水孔进入溢水槽内，然后流入净水槽，再经 净水出口管流出回用。
本实用新型结构简单、制作容易、成本低、操作方便，具有分离速度 快、效率高的功能。
