申请日2000.09.12
公开(公告)日2001.08.29
IPC分类号C02F1/00

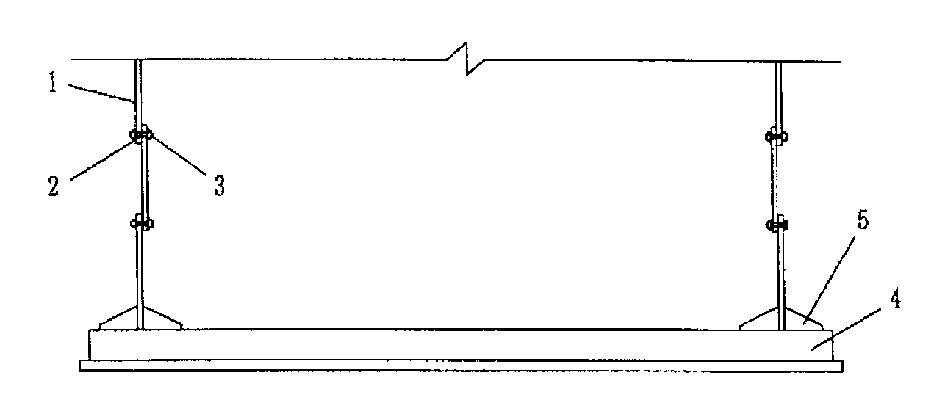

摘要
本实用新型公开了一种污水处理反应器,它由反应器基础和侧壁组成,其反应器侧壁由多个反应器拼装模块组合而成,各模块间进行密封连接和防腐处理,整个反应器的侧壁建造在反应器基础之上,其连接处同样进行密封处理。采用此结构的反应器与传统方式相比,其材料选择、制造和组合方式均更为灵活多样,在减小作业难度的同时还降低了制造成本,对拼装模块或其它安装材料的运输和安装也比较方便。
摘要附图
权利要求书
1.一种拼装式污水处理反应器，其特征在于：该反应器采用拼装结 构，整个反应器的侧壁是由多个预制的拼装模块(1)组合而成， 每块拼装模块的形状是整个反应器的侧壁的一部分，在拼装模块 上设置有供拼装连接的连接孔。
2.根据权利要求1所述的拼装式污水处理反应器，其特征在于：所 述整个反应器的侧壁为两层或两层以上;各拼装模块间采用铆接 或螺栓(3)连接。
3.根据权利要求1或2所述的拼装式污水处理反应器，其特征在于： 反应器的拼装模块(1)可采用普通钢板、不锈钢板、玻璃钢板或 预制钢筋混凝土模块制成，其内侧设置有防腐涂层。
4.根据权利要求1或2所述的拼装式污水处理反应器，其特征在于： 在所述整个反应器的外部至少设置有一条沿水平方向的加强带。
5.根据权利要求3所述的拼装式污水处理反应器，其特征在于：在 所述整个反应器的外部至少设置有一条沿水平方向的加强带。
6.根据权利要求5所述的拼装式污水处理反应器，其特征在于：该 反应器为无盖的圆形或矩形。
说明书
拼装式污水处理反应器
本实用新型涉及一种大、中型拼装式污水处理反应器。
目前的污水处理反应器一般采用传统的设计方式并以现场整体浇 钢筋混凝土的结构实现，反应器的建造材料单一，同时由于其体积较 大而给浇筑作业带来许多不便。
本实用新型的目的是改变现有污水处理反应器的建造方式，采用 多种材料，使反应器的制造更为灵活、方便，达到设备化、商品化的 目标。
实现上述目的的技术方案是：该拼装式污水处理反应器采用拼装 结构，整个反应器的侧壁是由多个预制的拼装模块组合而成，每块拼 装模块的形状是整个反应器的侧壁的一部分，在拼装模块上设置有供 拼装连接的连接孔。所述整个反应器的侧壁为两层或两层以上组成; 各拼装模块间采用铆接或螺栓连接。反应器的拼装模块可采用普通钢 板、不锈钢板、玻璃钢板或预制钢筋混凝土模块制成，其内侧设置有 防腐涂层。在所述整个反应器的外部至少设置有一条沿水平方向的加 强带。该反应器为无盖的圆形或矩形。
当反应器拼装模块为预制钢板或玻璃钢板时，其连接处可采用由 无毒、无味的橡胶材料制成的密封材料密封，当拼装模块为预制钢筋 混凝土模块时，其连接处采用后浇带止水并浇筑膨胀剂或特制防水材 料处理。
由于采用了体积较小的拼装模块进行反应器侧壁的组装，其材料 选择、制造和组合方式均更为灵活多样，在减小作业难度的同时还降 低了制造成本，而对拼装模块或其它安装材料的运输和安装也比较方 便。
