申请日2017.02.15
公开(公告)日2018.01.23
IPC分类号C02F9/14
摘要
本实用新型涉及一种一体化农村生化污水处理装置，包括罐体，罐体两端开有进水口和出水口，所述罐体为钢制罐体，所罐体进水口前端设置有格栅池和收集池，该罐体依次分隔形成厌氧池、生化池和沉淀池，所述厌氧池、生化池和沉淀池通过管体连通，所述厌氧池设置有挂膜载体和活性淤泥，所述生化池内安装有生物装盘，所述沉淀池安装有斜管，本实用新型采用一体化构造，将厌氧池、生化池和沉淀池依水流方向有序布置并有机结合，节省了装置的占地面积，建设成本低，整体大小可因地制宜的定制化，更加适用于偏远农村的生化污水处理，并通过在收集池内设置液位传感器，实现污水处理装置运行和关闭的自动化，本实用新型设计合理，符合市场需求，适合推广。
权利要求书

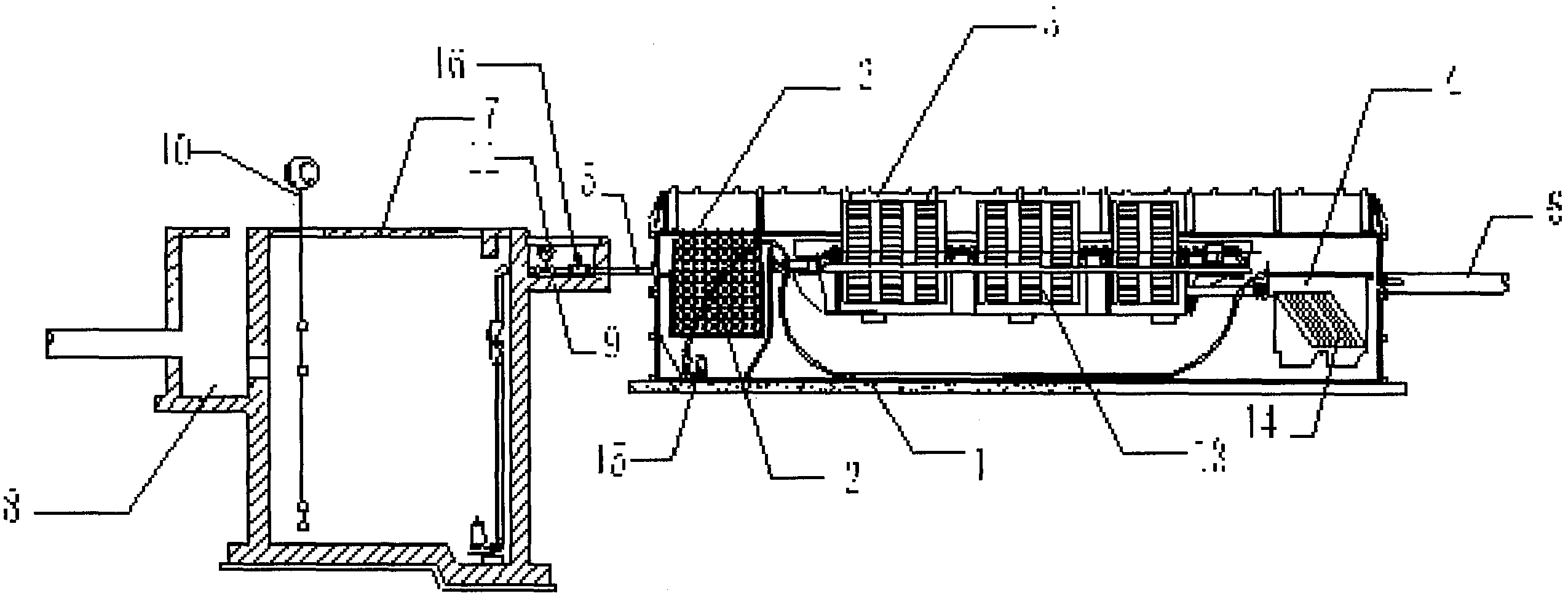

1.一种一体化农村生化污水处理装置，包括罐体，罐体两端开有进水口和出水口，其特征在于，所述罐体为钢制罐体，所罐体进水口前端设置有格栅池和收集池，该罐体依次分隔形成厌氧池、生化池和沉淀池，所述厌氧池、生化池和沉淀池通过管体连通，所述厌氧池设置有挂膜载体和活性淤泥，所述生化池内安装有生物装盘，所述沉淀池安装有斜管，该沉淀池底部开有排污口。
2.根据权利要求1所述的一种一体化农村生化污水处理装置，其特征在于，所述收集池后端设置有仪表室，该仪表室内安装有电动阀和流量计。
3.根据权利要求2所述的一种一体化农村生化污水处理装置，其特征在于，所述收集池安装有液位传感器，该液位传感器与电动阀电连接。
4.根据权利要求1所述的一种一体化农村生化污水处理装置，其特征在于，所述生物转盘的数量为至少2个。
5.根据权利要求1所述的一种一体化农村生化污水处理装置，其特征在于，所述挂膜载体为立体弹性填料、海绵填料或多孔陶粒填料。
6.根据权利要求1所述的一种一体化农村生化污水处理装置，其特征在于，所述厌氧池底部设置有抽泥泵，该抽泥泵通过管路连接排污口。
7.根据权利要求3所述的一种一体化农村生化污水处理装置，其特征在于，所述液位传感器包括低液位传感器、关闭液位传感器、启动液位传感器和高液位传感器。
8.根据权利要求2所述的一种一体化农村生化污水处理装置，其特征在于，所述仪表室设置警报器，该警报器与高液位传感器电连接。
说明书
一种一体化农村生化污水处理装置
技术领域
本实用新型涉及污水处理领域，尤其涉及一种一体化农村生化污水处理装置。
背景技术
随着新农村的发展，村落生活废水排放量日益增加，对农业生态环境和水体环境产生的负面影响也日益严重，其中氮、磷等营养物质排入湖泊、水库、港湾等水流缓慢的水体会造成藻类大量繁殖，使水体“富营养化”。新农村污水污染负荷高，而农民收入水平相对城镇较低，导致目前新农村污染治理措施难以推进，甚至废水不做处理直接排放的现象十分普遍，给社会环境造成极大的污染和损害。目前新农村污水处理常用的工艺为厌氧-好氧-氧化，均采用钢筋混凝土结构和一系列可加速自然反应时间的机械设备。目前的生化污水处理装置一般通过多个单体设备组合连接安装在一起，相应配套的管网建设投资非常巨大，并且运行费用和维修保养费用较高，不适用于小型城镇和农村分散小型的污水处理现状，污水处理系统需要从大规模集中式向中小规模分散式转变，使其占地面积小，设备利用率高，维修简便。
实用新型内容
针对上述现有技术的现状，本实用新型所要解决的技术问题在于提供一种占地面积小，制造成本低，维修简便的一种一体化农村生化污水处理装置。
本实用新型解决上述技术问题所采用的技术方案为：一种一体化农村生化污水处理装置，包括罐体，罐体两端开有进水口和出水口，所述罐体为钢制罐体，所罐体进水口前端设置有格栅池和收集池，该罐体依次分隔形成厌氧池、生化池和沉淀池，所述厌氧池、生化池和沉淀池通过管体连通，所述厌氧池设置有挂膜载体和活性淤泥，所述 生化池内安装有生物装盘，所述沉淀池安装有斜管。
进一步地，所述收集池后端设置有仪表室，该仪表室内安装有电动阀和流量计。
进一步地，所述收集池安装有液位传感器，该液位传感器与电动阀电连接。
进一步地，所述生物转盘的数量为至少2个。
进一步地，所述挂膜载体为立体弹性填料、海绵填料或多孔陶粒填料。
进一步地，所述液位传感器包括低液位传感器、关闭液位传感器、启动液位传感器和高液位传感器。
进一步地，所述仪表室设置警报器，该警报器与高液位传感器电连接。
与现有技术相比，本实用新型的优点在于：本实用新型采用一体化构造，将厌氧池、生化池和沉淀池依水流方向有序布置并有机结合，节省了装置的占地面积，建设成本低，整体大小可因地制宜的定制化，更加适用于偏远农村的生化污水处理，并通过在收集池内设置液位传感器，实现污水处理装置运行和关闭的自动化，本实用新型设计合理，符合市场需求，适合推广。
