申请日2000.09.16
公开(公告)日2001.09.19
IPC分类号C02F1/24
摘要
本实用新型双效气浮污水处理装置,由罐体1、左右一效、二效气浮罐筒2a、2b、降流槽3a、3b、升流槽4a、4b、气浮接触槽筒5a、5b,溶气水喷头50a、50b、混凝反应槽6a、6b、积水槽7a、7b、通流槽43、出液槽42、调节堰43a、42b,污泥导流槽12a、12b、排污槽13a、13b、刮渣装置结构构成,其不仅具有双效气浮污水处理功能,且构成造合理,结构紧凑,体积小,造价低,操控方便。

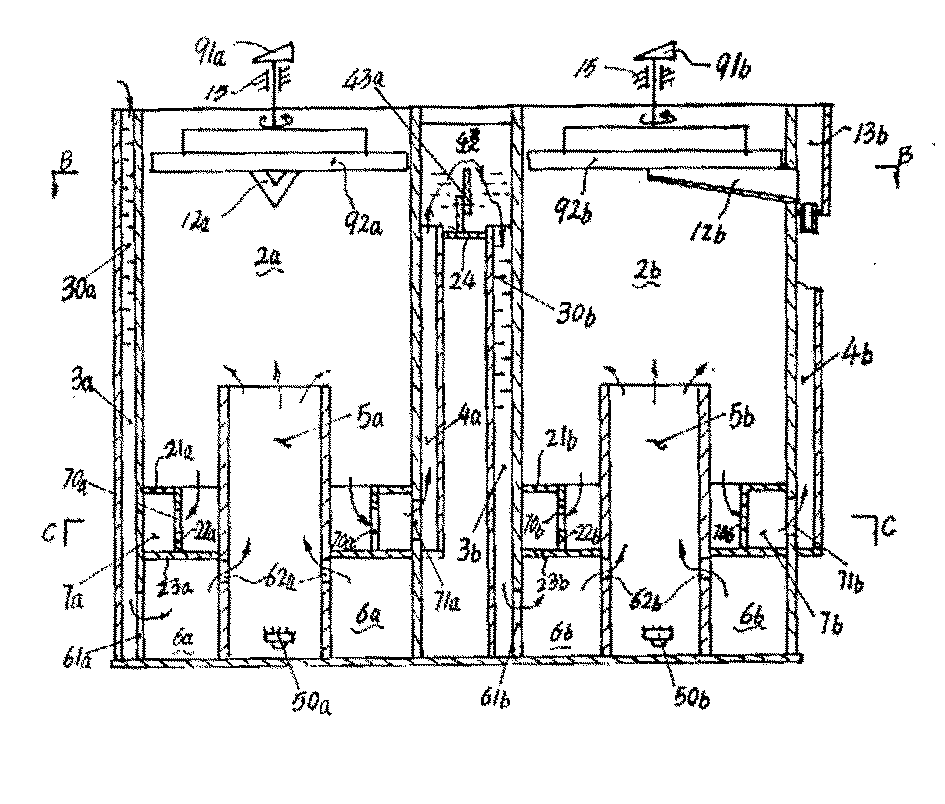

摘要附图
权利要求书
1、双效气浮污水处理装置，其特征是，由一个长条形罐体(1)，在该 罐体(1)的左右两端结构分别形成设有左、右气浮罐筒(2a、2b)，在左/右气 浮罐筒(2a/2b)的外侧壁上分别连接设有降流槽(3a/3b)和升流槽(4a/4b)，在 左/右气浮罐筒(2a/2b)内的下端连接设有气浮接触槽筒(5a/5b)，在气浮接触 槽筒(5a/5b)内的下部设有溶气水喷头(50a/50b)，在左/右气浮罐筒(2a/2b)内 的下部与气浮接触槽筒(5a/5b)外壁间连接设有隔板(21a、22a、23a/21b、 22b、23b)装置，分别形成混凝反应槽(6a/6b)和积水槽(7a/7b)，在混凝反 应槽(6a/6b)的下部与降流槽(3a/3b)相通开设进液口(61a/61b)，在混凝反应 槽(6a/6b)的上部与气浮接触槽筒(5a/5b)相通开设有出液口(62a/62b)，在积 水槽(7a/7b)侧壁上分别开设有与气浮罐筒(2a/2b)相通的进水孔(70a/70b)和 与升流槽(4a/4b)相通的出液口(71a/71b)，罐体(1)内两气浮罐筒(2a、2b)间 为清水槽罐(10)，在左、右两气浮罐筒(2a、2b)上部之间连接设有隔板(24、 25、26、27)装置，其分别形成一效气浮罐筒(2a)升流槽(4a)与二效气浮罐 筒(2b)降流槽(3b)间的通流槽(43)和二效气浮罐筒(2b)升流槽(4b)上端的出 液槽(42)，在通流槽(43)和出液槽(42)中分别设有液位控制调节堰(43a、 42b)，在调节堰(42b)的后部出液槽(42)的底面上开设有与清水罐(10)相通 的下降出水管(45)，在左/右气浮罐筒(2a/2b)的上部罐筒壁上设有污泥导流 槽(12a/12b)、排污槽(13a/13b)和由减速器(91a/91b)带动的橡胶刮泥板 (92a/92b)构成的刮渣装置，在清水槽罐(10)内设有溢流出水管(11)和出水管 口(18)。
2、根据权利要求1所述的双效气浮污水处理装置，其特征是，在两 气浮罐筒(2a、2b)的降流槽(3a、3b)内设置安装有静态混合器(30a、30b)。
说明书
双效气浮污水处理装置
本实用新型涉及的是环保污水处理装置，是污水处理系统中对水中的 悬浮污物进行分离的装置。
在污水处理中，气浮法是一种通过使污水中通入或产生大量的微细气 泡附着在水中的悬浮絮粒污物杂质上，造成悬浮污物气附密度小于水的状 态，利用浮力原理浮至水面，进行清除，使固液分离。
气浮分离装置是一个用来完成使微细气泡群与水中悬浮絮粒污物杂质 混合粘附，以及将絮粒污物杂质与水进行分离的装置。
气浮分离装置有两种形式，一种是平流式，另一种是竖流式，两种方 式的工艺原理一致，不同的是水的流向和供气方式不同，采用何种方式是 以所处理的水质和占地条件而定。本技术涉及的是竖流式气浮污水处理装 置。
目前我国的竖流式气浮污水处理装置，全都是单效气浮法，而对于污 物浓度较高的废水和较难处理的废水，只是采用单效气浮处理，往往是不 能达理想的处理要求的，而使用两台设备进行两次气浮处理，随然在技 术工艺上是可行的，但这样不仅增加设备投资、占地面积，也增加了工艺 过程和系统连接，不便于操作管理。
本实用新型的目的是提供一种结构紧凑，使用方便的双效气浮污水处 理装置。
本实用新型的技术结构构成为由一个长条形罐体1，该罐体1的左右 两端结构分别形成设有左、右(即一效、二效)气浮罐筒2a、2b，在左/ 右气浮罐筒2a/2b的外侧壁上分别连接设有降流槽3a/3b和升流槽4a/4b， 在左/右气浮罐筒2a/2b内的下端连接设有气浮接触槽筒5a/5b，在气浮接 触槽筒5a/5b内的下部设有溶气水喷头50a/50b，在左/右气浮罐筒2a/2b 内的下部与气浮接触槽筒5a/5b外壁间连接设有隔板21a、22a、23a/21b、 22b、23b装置，分别形成混凝反应槽6a/6b和积水槽7a/7b，在混凝反应 槽6a/6b的下部与降流槽3a/3b相通开设进液口61a/61b，在混凝反应槽 6a/6b的上部与气浮接触槽筒5a/5b相通开设有出液口62a/62b，在积水槽 7a/7b侧壁上分别开设有与气浮罐筒2a/2b相通的进水孔70a/70b和与升流 槽4a/4b相通的出液口71a/71b，罐体1内两气浮罐筒2a、2b间为清水槽 罐10，在左、右两气浮罐筒2a、2b上部之间(即升流槽4a/4b和降流槽 3b上端口处)连接设有隔板24、25、26、27装置，其分别形成一效气浮 罐筒2a升流槽4a与二效气浮罐筒2b降流槽3b间的通流槽43和二效气 浮罐筒2b升流槽4b上端的出液槽42，在通流槽43和出液槽42中分别 设有液位控制调节堰43a、42b，在调节堰42b的后部出液槽42的底面上 开设有与清水罐10相通的下降出水管45，在左/右气浮罐筒2a/2b的上部 罐筒壁上设有污泥导流槽12a/12b、排污槽13a/13b和由减速器91a/91b带 动的橡胶刮泥板92a/92b构成的刮渣装置，在清水槽罐10内设有溢流出水 管11和出水管口18。
本实用新型构造合理，结构紧凑，体积小，造价低，操控方便，双效 功能，可提高处理效果。
