申请日2014.09.22
公开(公告)日2015.04.22
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型属污水处理技术领域，涉及一种农村生活污水庭院式水净化一体化装置。它是针对农村家庭生活污水分布分散、量小等特点而设计的，本实用新型由化粪池、调节池、升流式生物滤池、中间水井、人工湿地、净水井六部分构成，农村家庭生活污水依靠重力流进入本装置，在生物滤池和人工湿地两重作用下，使污水得到净化，处理后出水可回用于农田浇灌和喷洒地面等。本实用新型装置投资及运行成本低、无动力消耗，易于操作管理，适宜于一种单户或多户联用的分散式家庭农村生活污水处理，具有较好的实用价值和推广前景。
权利要求书

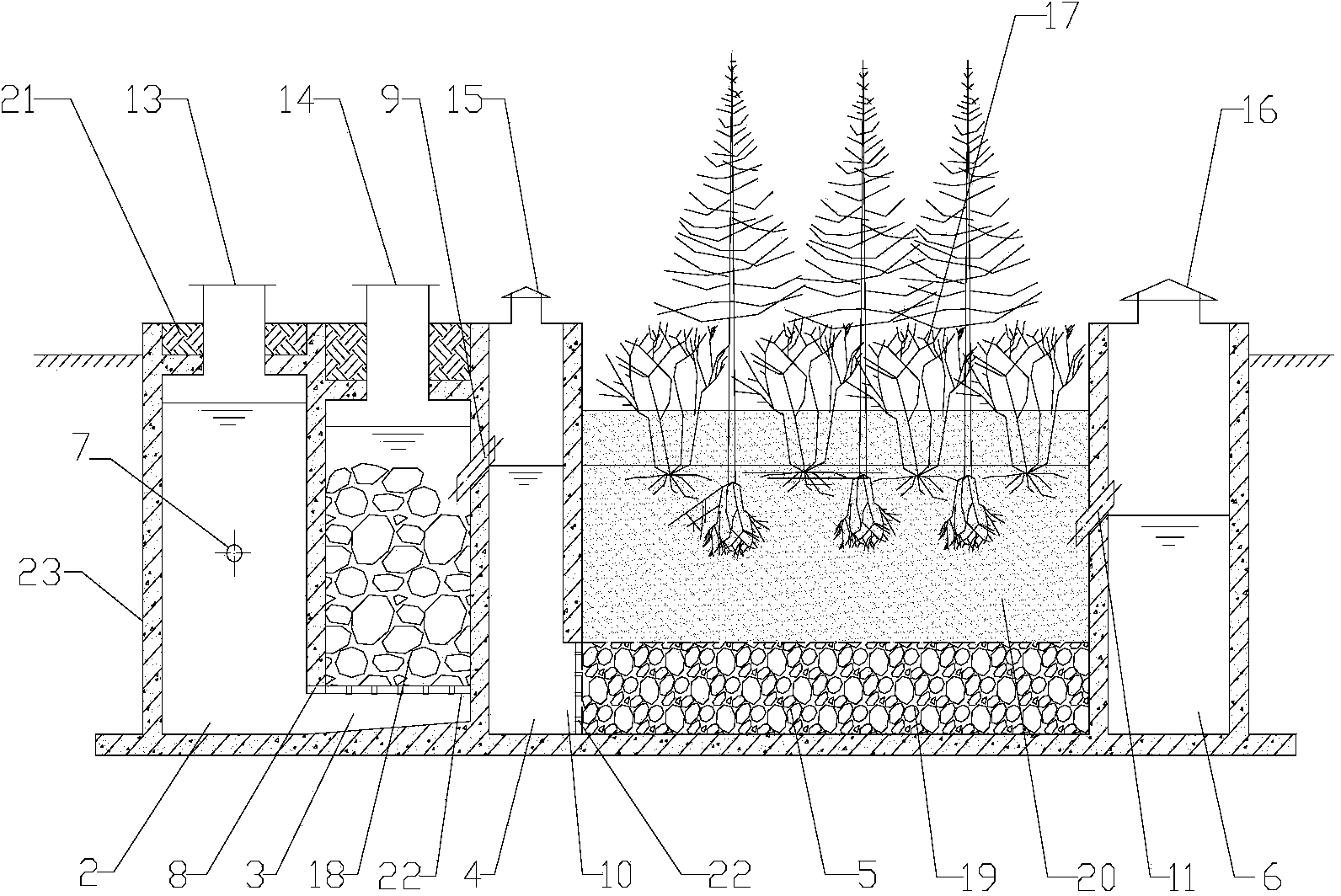

1.一种农村生活污水庭院式水净化一体化装置，其特征是，包括从左向右依次相连的化粪池(1)、调节池(2)、生物滤池(3)、中间水井(4)、人工湿地(5)、净水井(6);
所述化粪池(1)通过化粪池出水口(7)与调节池(2)相连，化粪池出水口(7)位于化粪池(1)和调节池(2)的中间部;所述调节池(2)通过调节池出水口(8)与生物滤池(3)相连，调节池出水口(8)位于生物滤池(3)的左池臂的侧下部;所述生物滤池(3)通过生物滤池出水口(9)与中间水井(4)相连，生物滤池出水口(9)位于生物滤池(3)的右池臂的中上部;所述中间水井(4)通过中间水井出水口(10)与人工湿地(5)相连，中间水井出水口(10)位于中间水井(4)右壁下方的前后整个区域;所述人工湿地(5)通过人工湿地出水口(11)与净水井(6)相连，人工湿地出水口(11)位于人工湿地出水口(11)与净水井(6)相连之间的井壁的中间部;
所述生物滤池(3)的底部上方安装多孔钢板(22)，并在多孔钢板以上装填生物填料(18);所述人工湿地(5)中进水口部也即中间水井出水口(10)处安装多孔钢板(22)，所述人工湿地(5)由下向上设置卵石垫层(19)、沙土层(20)，并在沙土层中种植污水净化植物(17);
化粪池(1)上方设置化粪池清理口(12)、调节池(2)上方设置调节池清理口(13)、生物滤池(3)上方设置生物滤池检修口(14)、中间水井(4)上方设置中间水井通气口(15)、净水井(6)上方设置净水井检修及回用水口(16)。
2.如权利要求1所述一种农村生活污水庭院式水净化一体化装置，其特征是，所述生物滤池(3)中装填生物填料(18)，装填率为生物滤池(3)有效容积的50%～80%。
3.如权利要求1所述一种农村生活污水庭院式水净化一体化装置，其特征 是，
所述人工湿地(5)自下而上设置卵石垫层(19)和沙土过滤层(20)，所述卵石垫层(19)装填高度为300mm，所述沙土过滤层(20)的装填高度为700～800mm。
4.如权利要求1所述一种农村生活污水庭院式水净化一体化装置，其特征是，所述卵石垫层(19)自下而上分四层布置，其每层颗粒的粒径及相应层厚为：粒径16～32mm，厚度50mm;粒径8～16mm，厚度50mm;粒径4～8mm，厚度100mm;粒径2～4mm，厚度100mm。
5.如权利要求1所述一种农村生活污水庭院式水净化一体化装置，其特征是，所述沙土过滤层(20)颗粒的粒径为0.5～2mm，厚度为700～800mm，渗透度为0.025～0.35m/n。
6.如权利要求1所述一种农村生活污水庭院式水净化一体化装置，其特征是，所述人工湿地(5)中在沙土过滤层(20)表面种植有植物芦苇、香蒲或菖蒲，种植密度为4～6株/m2。
说明书
一种农村生活污水庭院式水净化一体化装置
技术领域
本实用新型属属污水处理技术领域，涉及一种农村生活污水庭院式水净化 一体化装置。
背景技术
目前，我国农村生活垃圾、污水处理设施建设严重滞后，现在还基本处于 “污水靠蒸发，垃圾靠风刮”的现状。随着环境保护部制定的《农村环境综合 整治目标责任制考核规定(试行)》的推广与实施，农村生态环境保护问题日益 得到重视与治理。目前我国绝大部分村庄污染治理还处于空白，其中由于水资 源短缺及地下水资源污染问题的增多，而使农村污水治理问题日益突出。目前 我国农村生活污水年产生90多亿吨，而如此巨大的污水量，由于绝大部分农村 没有基本或较完善的污水收集设施、污水处理设施而不能得到有效处理，从而 使得污水任意分散排放。根据统计，我国96%以上的村镇尚无排水沟渠和污水 处理系统，且乡镇处理率<1%。同时，随着农村生活水平的提高，人们对居住 环境要求的提高与落后的农村环境治理水平之间的矛盾日益尖锐，因此，加强 农村生活污水处理势在必行。
实用新型内容
本实用新型为解决现在技术中的问题，针对农村家庭生活污水分布分散、 排放量小等特点，提供一种农村生活污水庭院式水净化一体化装置,它投资及运 行成本低、易于操作管理，可针对单户或多户联用，对提高农村生活污水处理 率，同时实现污水回用，是非常必要的，并具有较好的应用价值和推广前景。
本实用新型采用以下技术方案予以实现：
一种农村生活污水庭院式水净化一体化装置，包括从左向右依次相连的化 粪池、调节池、生物滤池、中间水井、人工湿地、净水井。
所述化粪池通过化粪池出水口与调节池相连，化粪池出水口位于化粪池和 调节池的中间部;所述调节池通过调节池出水口与生物滤池相连，调节池出水 口位于生物滤池的左池臂的侧下部;所述生物滤池通过生物滤池出水口与中间 水井相连，生物滤池出水口位于生物滤池的右池臂的中上部;所述中间水井通 过中间水井出水口与人工湿地相连，中间水井出水口位于中间水井右壁下方的 前后整个区域;所述人工湿地通过人工湿地出水口与净水井相连，人工湿地出 水口位于人工湿地出水口与净水井相连之间的井壁的中间部;
所述生物滤池的底部上方安装多孔钢板，并在多孔钢板以上装填生物填料; 所述人工湿地中进水口部也即中间水井出水口处安装多孔钢板，所述人工湿地 由下向上设置卵石垫层、沙土层，并在沙土层中种植污水净化植物;
化粪池上方设置化粪池清理口、调节池上方设置调节池清理口、生物滤池 上方设置生物滤池检修口、中间水井上方设置中间水井通气口、净水井上方设 置净水井检修及回用水口。
所述生物滤池中装填生物填料，装填率为生物滤池有效容积的50%～80%。
所述人工湿地自下而上设置卵石垫层和沙土过滤层，所述卵石垫层装填高 度为300mm，所述沙土过滤层的装填高度为700～800mm。
所述卵石垫层自下而上分四层布置，其每层颗粒的粒径及相应层厚为：粒 径16～32mm，厚度50mm;粒径8～16mm，厚度50mm;粒径4～8mm，厚度 100mm;粒径2～4mm，厚度100mm。
所述沙土过滤层颗粒的粒径为0.5～2mm，厚度为700～800mm，渗透度为 0.025～0.35m/n。
所述人工湿地中在沙土过滤层表面种植有植物芦苇、香蒲或菖蒲，种植密 度为4～6株/m2。
本实用新型与现有技术相比具有以下显著的优点：
1、本实用新型针对农村家庭生活污水分布分散、排放量小等特点，提供的 一种农村生活污水庭院式水净化一体化装置，投资及运行成本低、易于操作管 理，可针对单户或多户联用，对提高农村生活污水处理率，同时实现污水回用， 是非常必要的，并具有较好的应用价值和推广前景。
2、本实用新型装置利用“生物滤池+人工湿地”对家庭生活污水进行处理， 在处理过程中污水依靠重力自流流动，不需曝气、不需反冲洗，仅需定时对化 粪池和调节池进行定时清掏，结构简单，无动力消耗，易于运行管理，适宜于 农村分散式家庭生活污水处理。
3、本实用新型装置可采用合建方式，其建筑材料可为钢筋混凝土、钢材或 玻璃钢。
