申请日2014.06.18
公开(公告)日2015.04.15
IPC分类号E03D1/00; E03C1/12
摘要
本实用新型涉及一种宿舍废水综合再利用系统，应用于宿舍等各类人员密集的场所。我们从改善水资源利用率水平的角度出发，设计了宿舍废水综合再利用系统;本系统可以大幅提高水资源利用率，节约大量水资源。本系统将洗漱洗衣等用水按不同清洁度收集至两个水箱，小型清洁水箱(1)的水供拖地用，大水箱(10)的水供冲厕用。

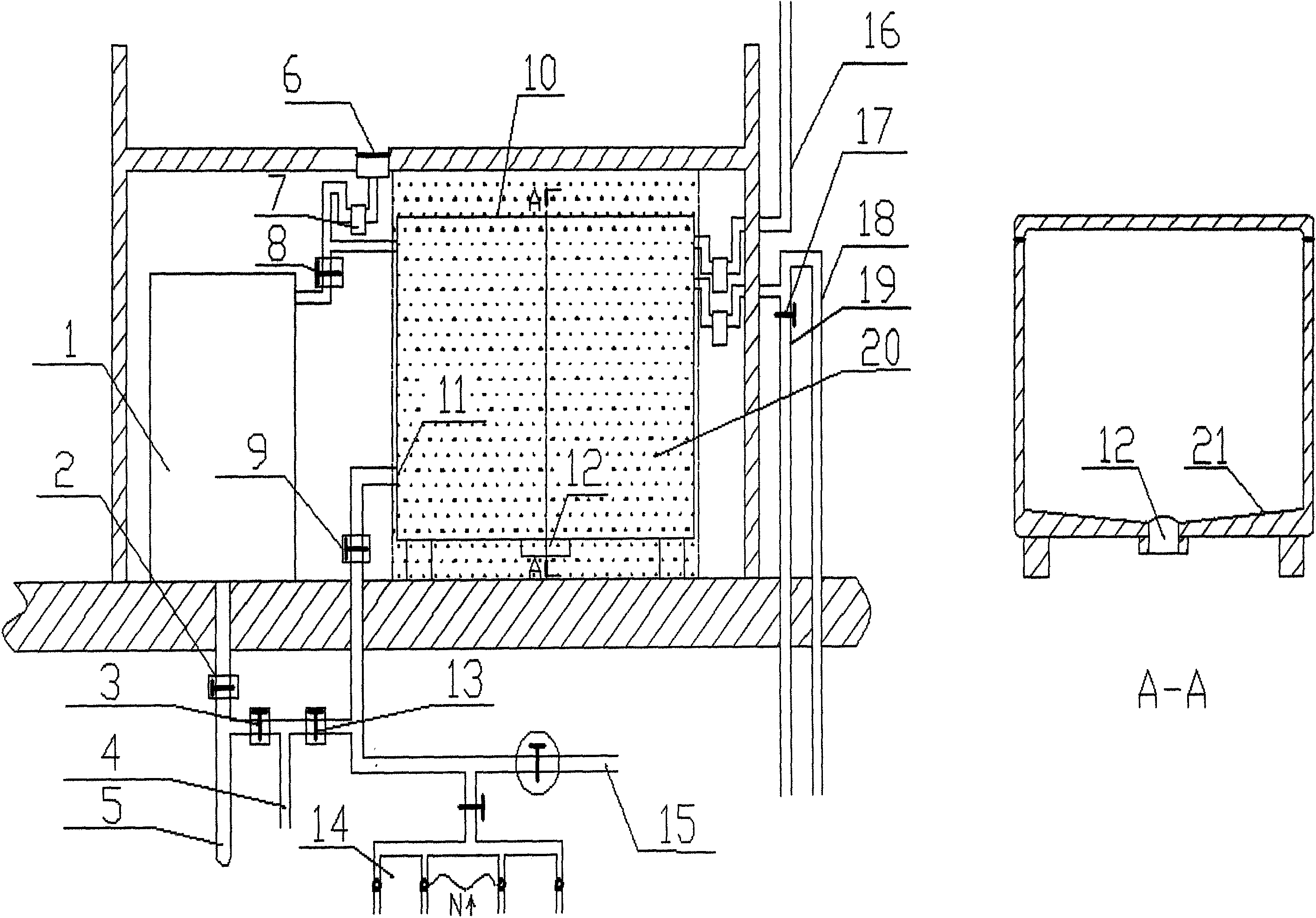

摘要附图
权利要求书
1.宿舍废水综合再利用系统，其特征是：其包括小型清洁水箱(1)、小型清洁水箱出水管防倒水阀门(2)、小型清洁水箱侧备用水源阀门(3)、备用自来水管(4)、小型清洁水箱出水口(5)、过滤网(6)、进水管集污器(7)、进水管自动控制阀门(8)、大水箱出水管防倒水阀门(9)、大水箱(10)、大水箱出水口(11)、大水箱箱底集污器(12)、大水箱侧备用水源阀门(13)、大便池方向分水管(14)、小便池方向分水管(15)、上层溢流管(16)、本层溢流管控制阀门(17)、排水管(18)、本层溢流管(19)、防护网(20)、大水箱斜坡型箱底(21)。
2.根据权利要求1所述宿舍废水综合再利用系统，其特征在于进水管自动控制阀(8)可以根据水清洁度，将水源分流到小型清洁水箱(1)和大水箱(10)，清洁水可以用来拖地，其他水可以用来冲厕所。
3.根据权利要求1所述宿舍废水综合再利用系统，其特征在于小型清洁水箱(1)和大水箱(10)都位于宿舍盥洗池的下方，空间大小合适，也不用额外占用其他空间，更不用水泵抽水至高位，安装、维修、清洗等也更加方便;同时，所有阀门两端都装有活接头，当阀门失灵或损坏时可以方便地及时更换。
4.根据权利要求1所述宿舍废水综合再利用系统，其特征在于大水箱出水口(11)水位高于大水箱(10)的箱底一定高度，便于污物沉淀并集中于大水箱箱底集污器(12)，同时大水箱斜坡型箱底(21)也便于污物向大水箱箱底集污器(12)集中。
5.根据权利要求1所述宿舍废水综合再利用系统，其特征在于备用自来水管(4)可以在水箱水量不足时，提供备用自来水水源，保证大小便池不会断水;通过传感器根据大水箱出水管有无水的判断结果控制小型清洁水箱侧备用水源阀门(3)和大水箱侧备用水源阀门(13)来实现备用水源的自动投退，当投入备用水源时联动地同时关断小型清洁水箱防倒水阀(2)和大水箱出水管防倒水 阀(9)以防止自来水倒灌入水箱。
6.根据权利要求1所述宿舍废水综合再利用系统，其特征在于过滤网(6)可以滤除大型污物，同时在进水U型管的底部都装设了进水管集污器(7)集污器，这样可以将大部分大颗粒的污物在进入水箱之前去除，保证了颗粒物不会进入阀门而使阀门损坏。
7.根据权利要求1所述宿舍废水综合再利用系统，其特征在于当上层的水箱已满时，多余的水沿着上层溢流管(16)流入下一层的大水箱(10)，当下一层的大水箱(10)装满水时，多余的水可以沿本层溢流管(19)进入再下一楼层的大水箱(10);这样整栋宿舍楼上下所有楼层的大水箱(10)都可以联系在一起，从而最大可能的保存水量，提高废水的再利用率。
8.根据权利要求1所述宿舍废水综合再利用系统，其特征在于最高楼层的水箱可以通过上层溢流管(16)将楼顶的雨水引入，增加来水量;第二层楼的本层溢流管(19)与污水管连接，大水箱(10)多余的水量溢流至污水管;当下层的大水箱(10)需要维修时，可以将本层溢流管控制阀门(17)关闭，让多余的水沿着排水管(18)排出。
9.根据权利要求1所述宿舍废水综合再利用系统，其特征在于大水箱的外面装有防护网(20)，可以防止大水箱被人不小心踢坏而漏水。
说明书
宿舍废水综合再利用系统
技术领域：
本实用新型涉及一种宿舍废水综合再利用系统，应用于各类学校的学生 宿舍和各类企业的职工宿舍，同时也适用于其他人员比较密集的大型公共场所。
背景技术：
学生宿舍是人员居住最为密集的地方之一，用水量都非常大，主要包括 学生的刷牙洗漱、洗澡、洗衣、拖地以及冲厕。目前我国绝大部分学生宿舍的 所有用水都是直接采用自来水，没有任何的节水再利用装置，从而造成过低的 水资源利用率。目前采取的方式大多是通过宣传教育或者经济手段来引导大家 节约用水，但是刚性需求是无法改变的，而且水资源的利用率并未得到改善。 基于以上问题，我们设计了一套宿舍废水综合再利用系统;本系统可以大幅提 高水资源的利用率，节约大量水资源。
发明内容：
针对以上问题，我们从水资源的利用率水平出发，设计了一套宿舍废水综 合再利用系统;本系统可以大幅提高宿舍的水资源利用率，节约大量水资源。
本系统将洗漱洗衣等用水通过传感和控制装置按照其清洁度的不同收 集至两个水箱，小型清洁水箱的水供拖地时涮洗拖布使用，大水箱的水供卫生 间冲厕所使用。
为了去除污物，本系统在水源入水口处设有过滤装置，同时在U型管的 底部和大水箱底部都设有集污器，大水箱底面也设计成斜坡状利于污物的收集 和集中。集污器可以被拧下来，将污物倒掉清洗后再安装上，水箱也可以放入 清洁剂定期进行浸泡和冲洗，以免有异味。
本实用新型将自来水作为备用水源，通过传感器和控制器来控制开关， 根据水箱的水量情况自动投退备用自来水水源，以保证卫生间的正常使用。
此外，本系统将所有楼层的大水箱通过溢流管联系在一起，上层水箱已 满时，多余的水可以流入下层大水箱，使水资源得到了充分的利用，进一步提 高了水资源利用率;顶层大水箱可以同时将楼顶雨水作为水源，增加了来水量。
两个水箱均放置在盥洗池下方而不用吊装在楼顶，本层水箱的水是供下 层使用的;这样不占用额外的空间，更不用水泵抽水至高位，同时更加安全， 方便。
当下层的大水箱需要维修时，可以手动将本层溢流管控制阀门关闭，让 多余的水沿着排水管排出，而不致影响设备维修。
大水箱的外围装有防护网，防止水箱不小心被人踢坏。
本实用新型的整套宿舍废水综合再利用系统在不影响盥洗室和卫生间正常 使用的情况下，增加了水源，大大提高了水资源利用率。
