申请日2014.06.18
公开(公告)日2014.12.10
IPC分类号B01D29/37; B01D29/35
摘要
本实用新型涉及一种污水提升设备用滤水器，它包括柱形侧壁、柱形侧壁围成的进水通道和设于柱形侧壁上的滤水孔，所述柱形侧壁的两端分别形成进水端和出水端，其特征在于：所述出水端直径大于进水端直径，所述出水端与柱形侧壁的夹角为60～85°，所述与进水端或出水端相平行平面内的滤水孔孔径相同，所述滤水孔孔径沿进水端指向出水端的方向逐渐减小。一方面将出水端直径设置成大于进水端直径且其与柱形侧壁的夹角为60～85°，能够有效避免固体杂物堵塞出水端，造成污水提升设备的损坏;另一方面与进水端或出水端相平行平面内的滤水孔孔径相同，且滤水孔孔径沿进水端指向出水端的方向逐渐减小，提高了滤水孔的利用率和过滤效果。

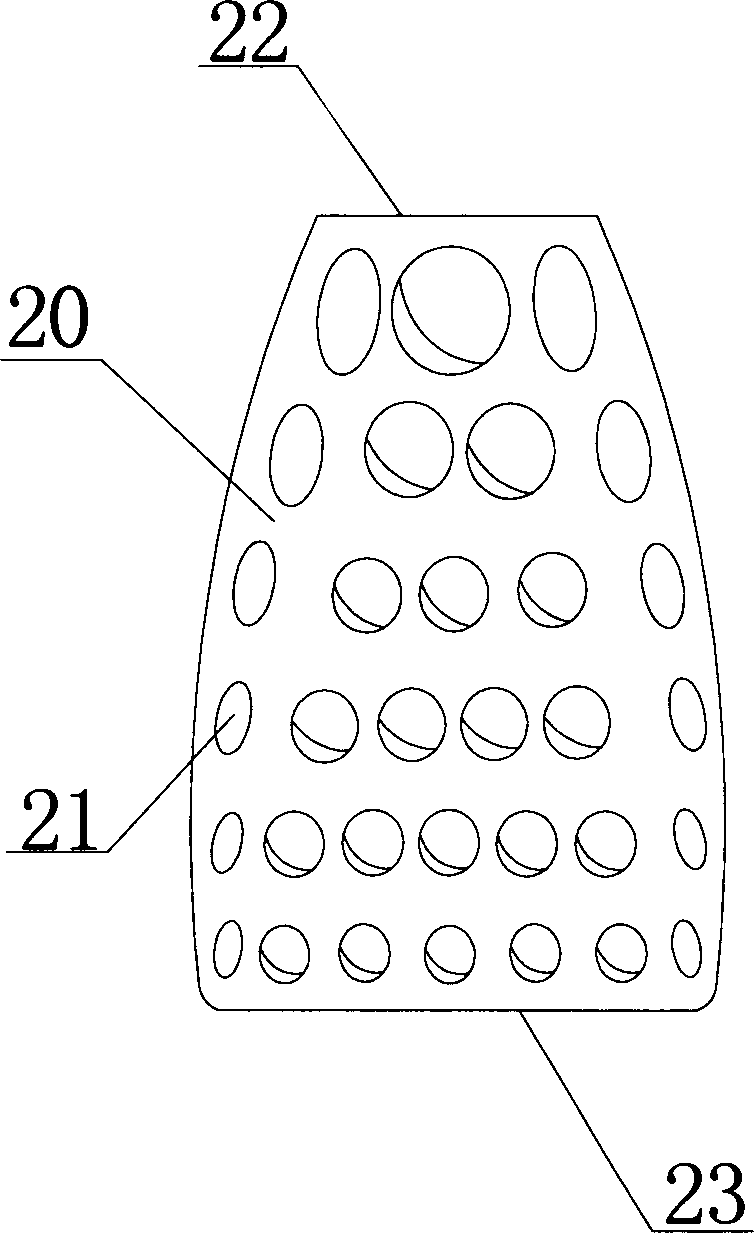

摘要附图
权利要求书
1.一种污水提升设备用滤水器，它包括柱形侧壁、柱形侧壁围成的进水通道和设于 柱形侧壁上的滤水孔，所述柱形侧壁的两端分别形成进水端和出水端，其特征在于：所述 出水端直径大于进水端直径，所述出水端与柱形侧壁的夹角为60～85°，所述与进水端或 出水端相平行平面内的滤水孔孔径相同，所述滤水孔孔径沿进水端指向出水端的方向逐渐 减小。
2.根据权利要求1所述的污水提升设备用滤水器，其特征在于：所述滤水孔圆心在 进水端指向出水端的方向上形成一直线，且所述直线上的滤水孔间距相等。
3.根据权利要求1所述的污水提升设备用滤水器，其特征在于：所述柱形侧壁向内 凹陷形成弧面、向外凸出形成弧面或者为平面。
4.利要求1所述的污水提升设备用滤水器，其特征在于：所述与进水端相邻滤水孔 孔径不大于与出水端相邻滤水孔孔径的2倍。
说明书
污水提升设备用滤水器
技术领域
本实用新型涉及一种污水提升设备的部件，具体涉及一种污水提升设备用滤水器。
背景技术
随着城市建设的日新月异，越来越多的地下商城、娱乐场所等地下建筑也越来越多。 这些建筑极大地拓展了人类的生活空间，在一定程度上缓解了城市的拥挤，已经成为城市 建筑不可或缺的一部分。由于这些建筑的排水管路低于城市总污水排放管线，因此地下污 水排放问题日益严峻。现有的很多污水提升设备直接采用电泵作业的方式将污水提升至一 定高度，这种污水提升方式在污水中杂质较少时可以使用，但是对于地下厕所、厨房等带 杂物或油污的污水处理难度较大，容易出现污水泵堵塞、设备损坏等情况，导致污水横流、 恶臭肆意散播等现象，因此很有必要对污水中杂质进行分离，从而不会堵塞水泵有利于污 水的排出。
现有的许多污水处理设备安装有如图1所示的滤水器，包括圆柱体形本体1’、设于圆 柱体形本体1’内的空腔11’和均布于圆柱体形本体1’侧壁上且大小一致的若干个滤水孔 12’。这种滤水器虽然能够起到固体杂物与污水分离的作用，但是滤水孔12’的利用率差， 导致固体杂物与污水分离效果差且易于堵塞。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种污水提升设备用滤水器。
为达到上述目的，本实用新型采用的技术方案是：一种污水提升设备用滤水器，它包 括柱形侧壁、柱形侧壁围成的进水通道和设于柱形侧壁上的滤水孔，所述柱形侧壁的两端 分别形成进水端和出水端，其特征在于：所述出水端直径大于进水端直径，所述出水端与 柱形侧壁的夹角为60～85°，所述与进水端或出水端相平行平面内的滤水孔孔径相同，所 述滤水孔孔径沿进水端指向出水端的方向逐渐减小。
优化地，所述滤水孔圆心在进水端指向出水端的方向上形成一直线，且所述直线上的 滤水孔间距相等。
优化地，所述柱形侧壁向内凹陷形成弧面、向外凸出形成弧面或者为平面。
优化地，所述与进水端相邻滤水孔孔径不大于与出水端相邻滤水孔孔径的2倍。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型污水 提升设备用滤水器，一方面通过将出水端直径设置成大于进水端直径且其与柱形侧壁的夹 角为60～85°，能够有效避免固体杂物堵塞出水端，造成污水提升设备的损坏;另一方面 与进水端或出水端相平行平面内的滤水孔孔径相同，且滤水孔孔径沿进水端指向出水端的 方向逐渐减小，使得污水在大孔径滤水孔中首先流出，提高了滤水孔的利用率和过滤效果。
