申请日2014.05.27
公开(公告)日2016.01.27
IPC分类号C02F1/38; C02F1/44; C02F1/52; B01D61/14; C02F101/20; C02F101/32
摘要

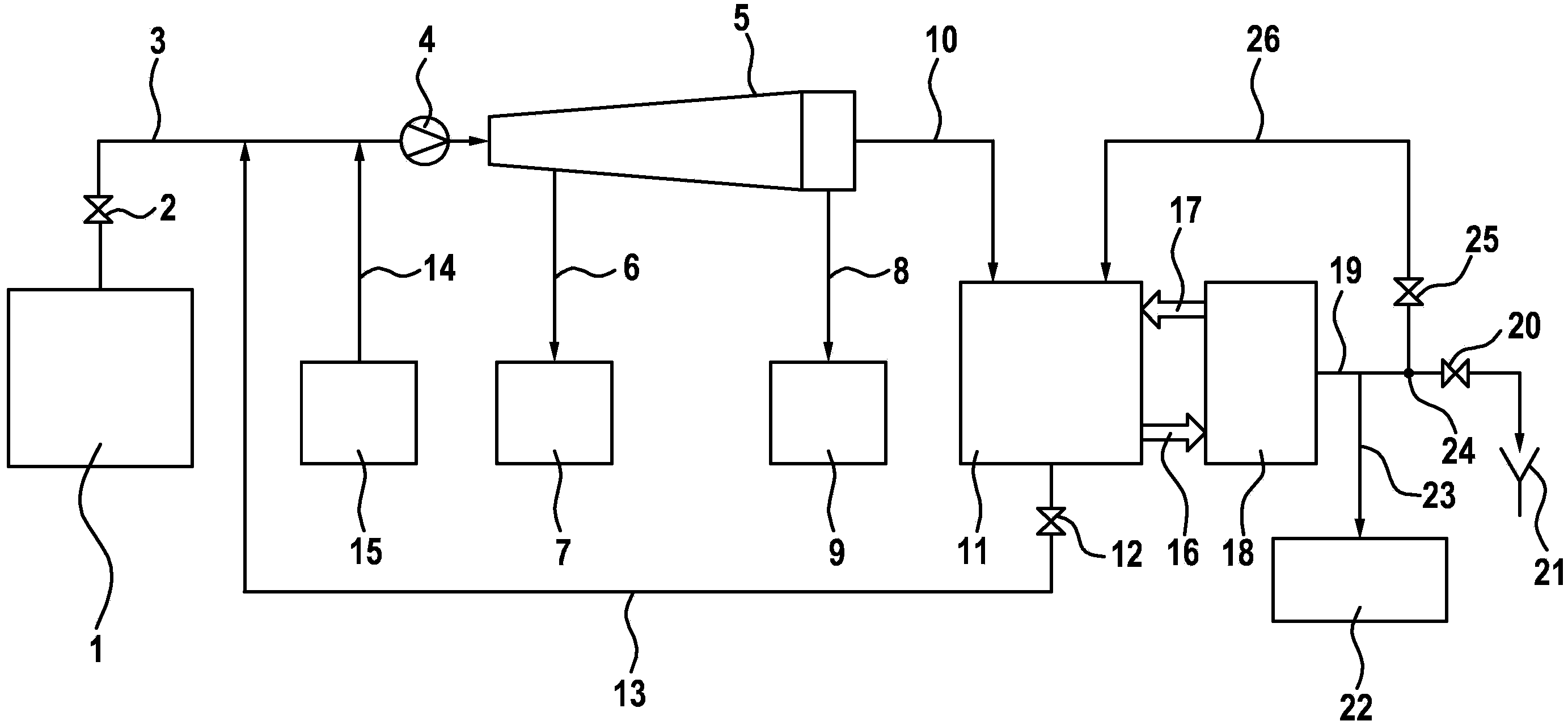

本发明涉及一种用于处理被污染的废水的系统，其具有汇入分离器(5)中的进入管线(3)和离开分离器的排出管线(10)，排出管线直接或间接地在输入管线(16)中汇入超过滤系统(18)中，超过滤系统(18)具有渗透物-输出管线(19)和浓缩物-输出管线(17)。根据本发明，提供或说明用于处理被污染的废水的系统和方法，其在安装花费小的情况下有效和可靠地工作。这由此实现：渗透物-输出管线(19)能可控地与所述进入管线(3)连通。相应的方法设置，在分离器(5)中，由废水分离出的水从分离器排出到排出管线(10)中，水接着供给超过滤系统(18)，在超过滤系统中，水被分离为导出到浓缩物-输出管线(17)中的浓缩物和导成到渗透物-输出管线(19)中的渗透物，渗透物能往回引导到分离器(5)的进入管线(3)中以与所供给的沉淀剂反应，在分离器(5)中进行例如重金属从渗透物中的分离。
权利要求书
1.用于处理被污染的废水的系统，其具有汇入分离器(5)中的进入管线(3)和离开该分离器(5)的排出管线(10)，该排出管线通过输入管线 (16)汇入过滤系统(18)中，该过滤系统具有渗透物-输出管线(19)和浓缩物-输出管线(17)，
其特征在于，为了导回渗透物，所述渗透物-输出管线(19)可控地与所述进入管线(3)连通。
2.根据权利要求1所述的系统，
其特征在于，在所述排出管线(10)和所述输入管线(3)之间布置有工作容器(11)，并且，所述渗透物-输出管线(19)与所述工作容器(11)连接。
3.根据权利要求2所述的系统，
其特征在于，所述工作容器(11)通过导回管线(13)与所述进入管线(3) 连接。
4.根据权利要求3所述的系统，
其特征在于，在所述导回管线(13)中布置有导回单向阀(12)。
5.根据以上权利要求中任一项所述的系统，
其特征在于，所述过滤系统(18)的所述渗透物-输出管线(19)具有分析装置(22)，所述分析装置尤其是用于重金属的分析装置。
6.根据权利要求5所述的系统，
其特征在于，在所述分析装置(22)下游，从所述渗透物-输出管线(19) 在分支(24)上分岔出回流管线(26)，所述回流管线被回流管线阀(25) 控制并且汇入所述工作容器(11)中。
7.根据以上权利要求中任一项所述的系统，
其特征在于，沉淀剂管线(14)汇入所述进入管线(3)中。
8.根据权利要求6或7所述的系统，
其特征在于，所述渗透物-输出管线(19)在所述回流管线(26)的所述分支(24)下游具有渗透物-流出阀(20)。
9.根据以上权利要求中任一项所述的系统，
其特征在于，所述分离器(5)为三相分离器，用于尤其从所述废水中分离泥浆和油。
10.根据以上权利要求中任一项所述的系统，
其特征在于，所述过滤系统(18)为超过滤系统。
11.用于通过流经具有进入管线(3)的分离器(5)来处理被污染的废水的方法，由所述废水分离出来的水从所述分离器排出到排出管线(10) 中，并且，其中，所述水接着被供给过滤系统(18)，在该过滤系统中，水被分离为导出到浓缩物-输出管线(17)中的浓缩物和导出到渗透物-输出管线(19)中的渗透物，
其特征在于，所述渗透物能往回引导到所述分离器(5)的所述进入管线(3) 中。
12.根据权利要求11所述的方法，
其特征在于，被导出的渗透物通过一分析装置(22)针对极限值的存在进行监控，所述极限值尤其是重金属的极限值。
13.根据权利要求12所述的方法，
其特征在于，在超过极限值时，所述渗透物被往回引导到通往所述分离器 (5)的所述进入管线(3)中，并且同时沉淀剂被供给所述分离器(5)。
14.根据权利要求13所述的方法，
其特征在于，所述沉淀剂也通过相对于所述导回管线(13)到所述进入管线(3)中的汇入口位置邻近的沉淀剂管线(14)被导入所述进入管线(3) 中，并且，通往所述分离器(5)的进一步的进入管线(3)作为用于所述沉淀剂与所述渗透物的反应段使用。
15.根据权利要求13或14所述的方法，
其特征在于，所述沉淀剂的计量根据在所述渗透物中的浓度和pH值进行，所述浓度尤其是所述重金属的浓度。
16.根据权利要求12至15中任一项所述的方法，
其特征在于，在所述分离器(5)中，所述重金属作为泥浆从所述渗透物中分离。
说明书
用于处理被污染的废水的系统和方法
技术领域
本发明涉及一种用于处理被污染的废水的系统，其具有汇入分离器的进入管线和离开分离器的排出管线，所述排出管线直接或者间接地汇入过滤系统的进入管线中，并且，其中，过滤系统具有渗透物-输出管线和浓缩物-输出管线。此外，本发明涉及一种用于处理被污染的废水的方法。
背景技术
由EP0715902A1已知这类系统和这类方法。这种方法和这种系统设计用于使污染物从被污染的处理物中热分离。在此，首先用热蒸气处理所述处理物，其方式是，热蒸气通过相应的气相喷涂设备被引导。然后，将处理物供给冷凝器，构造为三相分离器的分离器衔接在该冷凝器上。该三相分离器具有输入管线，通过该输入管线将从处理物中分离出的被污染的废水供入三相分离器。至少预清洁的废水作为水通过排出管线从分离器导出，所述排出管线直接与构造为超过滤系统的过滤系统的输入管线连接。接着，通过渗透物-输出管线离开超过滤系统的渗透物被供给用于反向渗透的设备并且供给随后的用于热脱气的系统。
发明内容
本发明基于以下目的：提供或者说说明一种用于处理被污染的废水的系统和方法，所述系统和方法在安装花费小的情况下有效和可靠地工作。
发明优点
根据本发明，该目的通过如下方式实现：渗透物-输出管线可控地与进入管线连通。用于处理被污染的废水的相应的方法设置，渗透物能往回引导到分离器的进入管线中。由于渗透物能可控地往回引导到进入管线中，可实现：渗透物重新被供给分离器并且分离出例如还存在于渗透物中的外来成分、例如呈例如泥浆形式的重金属。因此，能有效地利用该系统，该系统此外可靠地工作。废水不仅仅是呈被污染的H2O形式的废水，而也可以是几乎任意的液体或者被以例如固体材料和油以及以必要时另外的物质污染的乳化液。就这点而言，在本发明的框架下，术语废水可理解为通用术语。
在本发明的拓展方案中，在导出管线和输入管线之间布置有工作容器，其中，在一般的构型中，渗透物-输出管线可与工作容器以任意的形式连接。在此，工作容器被加热装置加热到例如摄氏50°的恒定温度。因此，除了离开过滤系统的浓缩物之外，通过排出管线离开分离器的(预清洁的)从废水中分离的水尤其也作为渗透物根据需要聚积在该工作容器中。
在本发明的拓展方案中，工作容器通过导回管线与进入管线连接。通过该导回管线，水或者说(除了浓缩物之外的)渗透物被往回导到通往分离器的输入管线中。
为了能够控制该导回，在本发明的另外的构型中，在导回管线中又布置有导回单向阀。对于导回单向阀打开的情况，进入单向阀被关闭，该进入单向阀使用于被污染的废水的缓冲容器与进入管线连接。因此，离开分离器的水和离开过滤系统的浓缩物可以流过分离器(和过滤系统)直到达到预定的分离度。但是除此之外，根据本发明，也可将渗透物往回导到分离器中用于分离例如重金属。
在本发明的拓展方案中，渗透物-输出管线具有尤其用于重金属的分析装置。优选地，该分析装置在超出尤其用于重金属的极限值的方面连续地监控离开过滤系统的渗透物。但是，分析装置也可设计用于探测要从渗透物中分离出的其它的材料或者物质。
在本发明的拓展方案中设置，在分析装置下游，从渗透物-输出管线在分支上分岔出回流管线，所述回流管线被回流管线阀控制并且汇入工作容器中。如果分析装置探测到超出例如重金属的极限值，则打开回流管线阀并且同时关闭在本发明的另外构型中所设置的渗透物-流出阀，所述渗透物 -流出阀在回流管线的分支下游布置在渗透物-输出管线中。然后，在该运行状态下，例如以承载有重金属的渗透物被往回引导工作容器中并且进一步通过导回管线被导回进入管线中。在此，转而在另一构型中，沉淀剂通过也汇入进入管线中的沉淀剂管线被导入。这种也通过相对于导回管线到进入管线中的汇入口位置邻近的沉淀剂管线导入进入管线的沉淀剂与导入进入管线中的渗透物反应，其中，因此，在该运行状态下，进入管线作为反应段使用。反应产物被供给所述分离器，在该分离器中，重金属作为泥浆或者作为油泥被分离并且所述分离器排出从分离器离开的水。在随后的经由过滤系统的通道中，离开过滤系统的渗透物在重金属承载方面下降到预定的极限值以下，并且渗透物的导回可通过回流管线阀的关闭和渗透物-流出阀的打开而结束。同时，停止将沉淀剂供给通往分离器的进入管线中。
在本发明的拓展方案中，分离器为三相分离器，用于尤其从被污染的废水中析取的泥浆和油。泥浆被聚积在合适的、与三相分离器连接的聚积容器中，并且油被聚积在油聚积容器中，并且根据需要被清除。
在本发明的拓展方案中，过滤系统为超过滤系统，借助于该超过滤系统，通过来自膜技术领域的过滤方法可将大分子的物质和小的颗粒从被供给的介质中分离并且也能浓缩。原则上，所述系统和方法适合用于“清洁” 任意的被污染的废水，其中，术语废水——如所实施的这样——不限于呈 H2O形式的流体。同样，在分离器中，除了包括几乎任意地分离的、与小的剩余量的废水构成泥浆的固体材料或者颗粒的泥浆之外，其它的组分也作为油被分离。
如果接着工作容器通过由分离器的分离和将渗透物导出到流出部中的直到按照预定水平被排空，则关闭导回单向阀并且打开进入单向阀。因此，分离器并且接着工作容器重新被填满。该过程这样多次地重复，直到过滤系统的膜由于污染而必须被清洁、例如被冲洗。
