申请日2014.06.18
公开(公告)日2014.12.10
IPC分类号C02F11/00
摘要
本实用新型是一种干湿污泥混合输送装置，包括用于输送湿污泥且依次连接的接收仓、缓冲仓、管道输送装置;还包括用于输送干污泥的螺旋输送机;所述管道输送装置和螺旋输送机分别连接于混炼机上的输入口。本实用新型可以实现输送与均质处理相结合，保证干湿污泥经过此输送装置处理后，可以提高污泥处理效率。

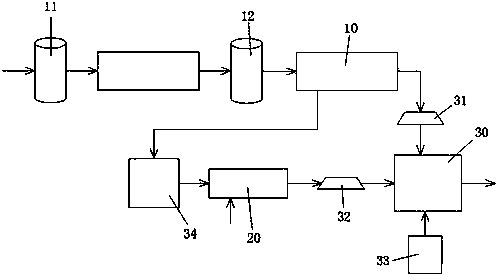

摘要附图
权利要求书
1.干湿污泥混合输送装置，其特征在于，包括用于输送湿污泥且依次连接的接收仓(11)、缓冲仓(12)、管道输送装置(10);还包括用于输送干污泥的螺旋输送机(20);所述管道输送装置(10)和螺旋输送机(20)分别连接于混炼机(30)上的输入口。
2.根据权利要求1所述的干湿污泥混合输送装置，其特征在于，所述管道输送装置(10)与混炼机(30)之间设置有控制湿污泥输送量的第一称量器(31)，所述螺旋输送机(20)与混炼机(30)之间设置有控制干污泥输送量的第二称量器(32)。
3.根据权利要求2所述的干湿污泥混合输送装置，其特征在于，所述接收仓(11)与缓冲仓(12)之间通过输送管道相连接。
4.根据权利要求2所述的干湿污泥混合输送装置，其特征在于，所述混炼机(30)的输入口还连接有生石灰计量投加装置(33)。
5.根据权利要求2所述的干湿污泥混合输送装置，其特征在于，所述螺旋输送机(20)的输入端还连接有深度干化装置(34)。
6.根据权利要求5所述的干湿污泥混合输送装置，其特征在于，所述深度干化装置(34)的输入端连接于所述管道输送装置(10)的输出端。
说明书
干湿污泥混合输送装置
技术领域
本实用新型属于污泥处理技术领域，特别涉及一种干湿污泥混合输送装置。
背景技术
污泥是污水处理后的附属品，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。目前，污水处理率逐年提高，污泥产生量增长迅速，每万立方米污水经处理后污泥产生量(按含水率80%计)一般约为5-10吨。污泥含有病原体、重金属和持久性有机物等有毒有害物质，未经有效处理处置，极易对地下水、土壤等造成二次污染，直接威胁环境安全和公众健康，使污水处理设施的环境效益大大降低。
污泥处置的目标是减量化、稳定化和无害化，污泥的最终处置方式土地利用、焚烧和填埋等。无论采用哪种处置方式，都需要解决污泥的输送问题。常见的污泥根据其含水量不同分为湿污泥和干污泥，二种污泥在输送时对输送装置的要求不同，而且污泥处理装置并不能同时处理含水量区别极大的湿污泥和干污泥，比如焚烧系统，对于污泥的含水量有一定要求，输送到污泥处理装置内的污泥含水量持续变化，会影响到处理效率。
发明内容
本实用新型的目的是提供一种干湿污泥混合输送装置，实现输送与均质处理相结合，保证干湿污泥经过此输送装置处理后，可以提高污泥处理效率。
为了实现上述目的，本实用新型采用的技术方案如下：干湿污泥混合输送装置，包括用于输送湿污泥且依次连接的接收仓、缓冲仓、管道输送装置;还包括用于输送干污泥的螺旋输送机;所述管道输送装置和螺旋输送机分别连接于混炼机上的输入口。
优选地，所述管道输送装置与混炼机之间设置有控制湿污泥输送量的第一称量器，所述螺旋输送机与混炼机之间设置有控制干污泥输送量的第二称量器。
优选地，所述接收仓与缓冲仓之间通过输送管道相连接。
优选地，所述混炼机的输入口还连接有生石灰计量投加装置。
优选地，所述螺旋输送机的输入端还连接有深度干化装置。
优选地，所述深度干化装置的输入端连接于所述管道输送装置的输出端。
本实用新型干湿污泥混合输送装置，将干污泥与湿污泥连续混合，在输送的途中对污泥进行均质处理，将经过预先处理的干湿混合污泥输送至后续处理比如焚烧系统，可以直接进行焚烧处理过程，提高了污泥处理效率，能简化焚烧过程的烟气处理，整套装置对环境没有二次污染，具有积极的环保效益和可持续发展意义。
