申请日2014.06.18
公开(公告)日2015.01.14
IPC分类号B01D33/64; B01D33/11
摘要
本实用新型公开了一种污泥处理专用的螺旋压榨脱水机，包括架体、驱动装置、螺旋柱、筛鼓、螺旋叶片，所述驱动装置和筛鼓固定在架体上，所述螺旋柱设置在筛鼓内，螺旋叶片设置在螺旋柱上，所述螺旋柱连接驱动装置，筛鼓一端设置有进料口，另一端设置有出料口，所述筛鼓进料口一端低于出料口一端。本实用新型的螺旋压榨脱水机能够实现连续脱水处理，因此前后的配套设备也能够进行连续处理，从而省去了复杂的操作控制。.本实用新型的螺旋压榨脱水机结构简单，低转速，被驱动旋转的部件少，因此需更换的易损件少且维护费用低廉。本实用新型的螺旋压榨脱水机低转速，低噪音，无振动，可使用结构简单的机器安装台架。本实用新型的螺旋压榨脱水机低转速，所需运行动力小，因此日常运行费用低廉。本实用新型实现了污泥的全利用，无残留、无排放，实现了污泥的无害化、资源化。

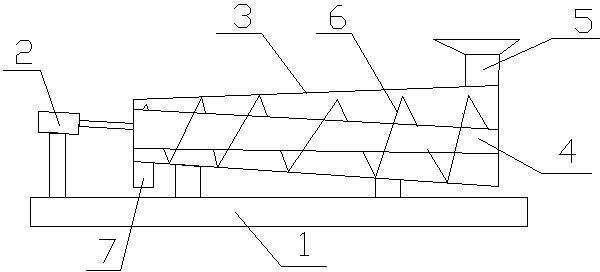

摘要附图
权利要求书
1.一种污泥处理专用的螺旋压榨脱水机，其特征在于，包括架体、驱动装置、螺旋柱、筛鼓、螺旋叶片，所述驱动装置和筛鼓固定在架体上，所述螺旋柱设置在筛鼓内，螺旋叶片设置在螺旋柱上，所述螺旋柱连接驱动装置，筛鼓一端设置有进料口，另一端设置有出料口，所述筛鼓进料口一端低于出料口一端。
2.根据权利要求1所述的一种污泥处理专用的螺旋压榨脱水机，其特征在于，筛鼓倾斜5-10°。
3.根据权利要求1或2所述的一种污泥处理专用的螺旋压榨脱水机，其特征在于，筛鼓自进料口一端到出料口一端内径逐渐缩小。
说明书
一种污泥处理专用的螺旋压榨脱水机
技术领域
本实用新型属于环保领域，具体涉及一种污泥处理专用的螺旋压榨脱水机。
背景技术
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99%以上)，有机物含量高，容易腐化发臭，并且颗粒较细，比重较小，呈胶状液态。它是介于液体和固体之间的浓稠物，可以用泵运输，但它很难通过沉降进行固液分离。
污泥是指用物理法、化学法、物理化学法和生物法等处理废水时产生的沉淀物、颗粒物和漂浮物。污泥一般指介于液体和固体之间的浓稠物，可以用泵输送，但它很难通过沉降进行固液分离。悬浮物浓度一般在1%~10%，低于此浓度常常称为泥浆。由于污泥的来源及水处理方法不同，产生的污泥性质不一，污泥的种类很多，分类比较复杂。
典型的污泥处理工艺流程，包括四个处理或处置阶段。第一阶段为污泥浓缩，主要目的是使污泥初步减容，缩小后续处理构筑物的容积或设备容量;第二阶段为污泥消化，使污泥中的有机物分解;第三阶段为污泥脱水，使污泥进一步减容;第四阶段为污泥处置，采用某种途径将最终的污泥予以消纳。以上各阶段产生的清液或滤液中仍含有大量的污染物质，因而应送回到污水处理系统中加以处理。以上典型污泥处理工艺流程，可使污泥经处理后，实现“四化”：
(1)减量化：由于污泥含水量很高，体积很大，且呈流动性。经以上流程处理之后，污泥体积减至原来的十几分之一，且由液态转化成固态，便于运输和消纳。
(2)稳定化：污泥中有机物含量很高，极易腐败并产生恶臭。经以上流程中消化阶段的处理以后，易腐败的部分有机物被分解转化，不易腐败，恶臭大大降低，方便运输及处置。
(3)无害化：污泥中，尤其是初沉污泥中，含有大量病原菌、寄生虫卵及病毒，易造成传染病大面积传播。经过以上流程中的消化阶段，可以杀灭大部分的姻虫卵、病原菌和病毒，大大提高污泥的卫生指标。
(4)资源化：污泥是一种资源，其中含有很多热量，其热值在10000～15000kJ/kg(干泥)之间，高于煤和焦炭。另外，污泥中还含有丰富的氮磷钾，是具有较高肥效的有机肥料。通过以上流程中的消化阶段，可以将有机物转化成沼气，使其中的热量得以利用，同时还可进一步提高其肥效。污泥浓缩常采用的工艺有重力浓缩、离心浓缩和气浮浓缩等。污泥消化可分成厌氧消化和好氧消化两大类。污泥脱水可分为自然干化和机械脱水两大类。常用的机械脱水工艺有带式压滤脱水、离心脱水等。污泥处置的途径很多，主要有农林使用、卫生填埋、焚烧和生产建筑材料等。
以上为典型的污泥处理工艺流程，在各地得到了普遍采用。但各种处理方法都存在着很多不足。或处理周期长、或消耗能源大。
实用新型内容
本实用新型目的是提供一种污泥处理专用的螺旋压榨脱水机。
本实用新型的技术方案为：一种污泥处理的方法，包括如下步骤：
a将污泥的含水率调整到60-70%，
b将a得到的污泥进行低温裂解，收集裂解气体，
c将b步骤处理后的裂解残渣加热至1300~1500℃，使污泥中有机物燃烧，
d将燃烧后的残留物质作为无机添加剂用于制作玻璃或水泥。
步骤a中使用螺旋压榨脱水机来调整含水率。
螺旋压榨脱水机包括架体、驱动装置、螺旋柱、筛鼓、螺旋叶片，所述驱动装置和筛鼓固定在架体上，所述螺旋柱设置在筛鼓内，螺旋叶片设置在螺旋柱上，所述螺旋柱连接驱动装置，筛鼓一端设置有进料口，另一端设置有出料口，所述筛鼓进料口一端低于出料口一端。最好使筛鼓倾斜5-10°。这样就能利于防止水在重力作用下流入浓缩后的污泥内，从而提高脱水率。
为了增强挤压效果，提高脱水率，可以采用以下几种方式：
第一种，筛鼓自进料口一端到出料口一端内径逐渐缩小。
第二种，使螺旋叶片之间的螺旋距离从进料口一端到出料口一端逐渐缩小。
第三种，螺旋柱的直径从进料口一端到出料口一端逐渐增大。
上述三种方式可以单独使用，也可以相互配合使用。
进一步地，步骤b中低温裂解的温度为200-450℃。由于污泥主要成分为脂肪、蛋白质、糖类和纤维素，可在200℃-450℃可以实现裂解成为油、不凝(可燃性)性气体。
进一步地，步骤d中制作水泥的配方为：硅酸盐水泥孰料70-75重量份，无机添加剂5-10重量份，石膏粉15-20重量份。
优选地，制作水泥的配方为：硅酸盐水泥孰料72重量份，无机添加剂8重量份，石膏粉16重量份。
本实用新型与现有技术相比具有如下优点：
1. 本实用新型的螺旋压榨脱水机能够实现连续脱水处理，因此前后的配套设备也能够进行连续处理，从而省去了复杂的操作控制。
2.本实用新型的螺旋压榨脱水机结构简单，低转速，被驱动旋转的部件少，因此需更换的易损件少且维护费用低廉。
3. 本实用新型的螺旋压榨脱水机低转速，低噪音，无振动，可使用结构简单的机器安装台架。
4. 本实用新型的螺旋压榨脱水机低转速，所需运行动力小，因此日常运行费用低廉。
5. 本实用新型实现了污泥的全利用，无残留、无排放，实现了污泥的无害化、资源化。
