申请日2014.06.18
公开(公告)日2014.12.10
IPC分类号C02F1/40
摘要
本实用新型涉及一种污水提升设备用油水分层装置，包括集水部、集泥部和集油部，所述集水部，呈柱形，具有上端面和下端面，所述的上端面面积小于下端面面积，其侧面底部安装有进水管;所述集泥部，与所述集水部下端面一体密封连接，呈倒锥形，其底部安装有排泥管;所述集油部，与所述集水部上端面一体密封连接，呈锥形，其顶部连通有带支管的竖管;所述竖管与集油部连通处安装有与报警器相电连接的密度仪，所述集油部上安装有延伸至其与集泥部连接处的导水管。一方面将集泥部设计成倒锥形结构，有利于污泥的收集和排出;另一方面在竖管与集油部连通处安装有与报警器相电连接的密度仪，当密度仪数值波动较大时，可以使报警器报警。

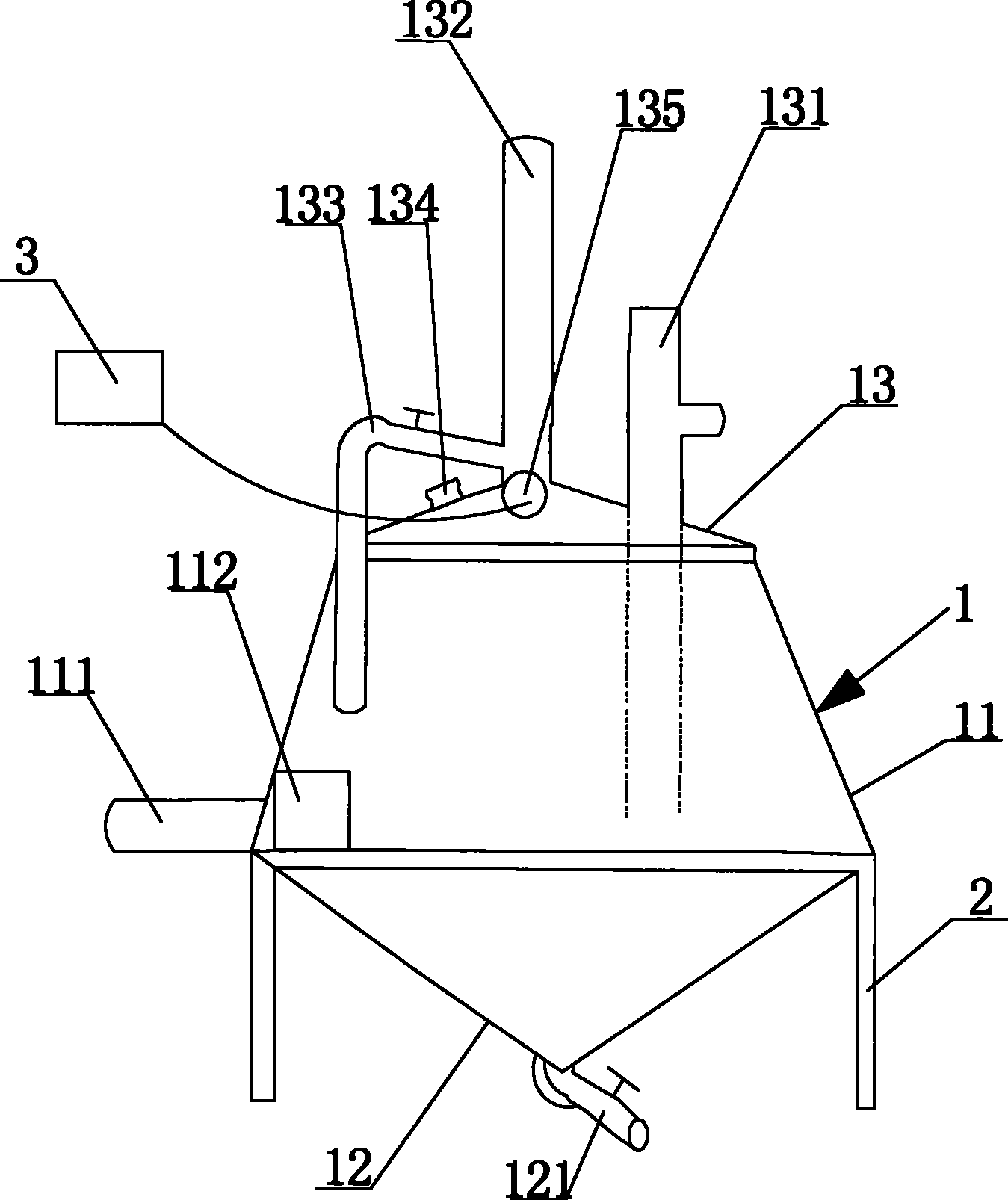

摘要附图
权利要求书
1.一种污水提升设备用油水分层装置，包括集水部(11)、集泥部(12)和集油部(13)， 其特征在于：
所述集水部(11)，呈柱形，具有上端面和下端面，所述的上端面面积小于下端面面 积，其侧面底部安装有进水管(111);
所述集泥部(12)，与所述集水部(11)下端面一体密封连接，呈倒锥形，其底部安 装有排泥管(121);
所述集油部(13)，与所述集水部(11)上端面一体密封连接，呈锥形，其顶部连通 有带支管(133)的竖管(132);
所述竖管(132)与集油部(13)连通处安装有与报警器(3)相电连接的密度仪(135)， 所述集油部(13)上安装有延伸至其与集泥部(12)连接处的导水管(131)。
2.根据权利要求1所述的污水提升设备用油水分层装置，其特征在于：所述集水部 (11)内设有与进水管(111)相邻的气浮器(112)。
3.根据权利要求1所述的污水提升设备用油水分层装置，其特征在于：所述集油部 (13)还安装有电加热器(134)。
4.根据权利要求1所述的污水提升设备用油水分层装置，其特征在于：所述的集水 部(11)、集泥部(12)和集油部(13)高度相同。
5.根据权利要求1所述的污水提升设备用油水分层装置，其特征在于：它的底部安 装有固定支架(2)。
6.根据权利要求1所述的污水提升设备用油水分层装置，其特征在于：所述集水部 (11)侧面与下端面形成的夹角为60°。
说明书
污水提升设备用油水分层装置
技术领域
本实用新型涉及一种污水提升设备的部件，具体涉及一种污水提升设备用油水分层装 置。
背景技术
随着城市建设的日新月异，越来越多的地下商城、娱乐场所等地下建筑也越来越多。 这些建筑极大地拓展了人类的生活空间，在一定程度上缓解了城市的拥挤，已经成为城市 建筑不可或缺的一部分。由于这些建筑的排水管路低于城市总污水排放管线，因此地下污 水排放问题日益严峻。而且国家对环境保护的要求越来越高，厨房等带杂物或油污的污水 不允许直接排放至城市总污水排放管线，必须经过有效的隔油处理，因此各种隔油提升设 备应运而生。
污水提升设备的油水分层装置用于污水中油水的静置分层，从而将上层的油层导出， 而将水层导入下一环节从而排至市政污水管网。现有的油水分层装置底部虽然设置了用于 排出泥污或沉淀的管道，其截面面积较大，而泥污含量较少，因而不利于其排出。而且在 排油的过程中，若油含量较低，则很有可能从排油管中将污水中水层排出。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种避免将水层从排油口中排出 且容易排出泥污的污水提升设备用油水分层装置。
为达到上述目的，本实用新型采用的技术方案是：一种污水提升设备用油水分层装置， 包括集水部、集泥部和集油部，所述集水部，呈柱形，具有上端面和下端面，所述的上端 面面积小于下端面面积，其侧面底部安装有进水管;所述集泥部，与所述集水部下端面一 体密封连接，呈倒锥形，其底部安装有排泥管;所述集油部，与所述集水部上端面一体密 封连接，呈锥形，其顶部连通有带支管的竖管;所述竖管与集油部连通处安装有与报警器 相电连接的密度仪，所述集油部上安装有延伸至其与集泥部连接处的导水管。
优化地，所述集水部内设有与进水管相邻的气浮器。
优化地，所述集油部还安装有电加热器。
优化地，所述的集水部、集泥部和集油部高度相同。
优化地，它的底部安装有固定支架。
优化地，所述集水部侧面与下端面形成的夹角为60°。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型污水 提升设备用油水分层装置，一方面将集泥部设计成倒锥形结构，有利于污泥的收集和排出; 另一方面在竖管与集油部连通处安装有与报警器相电连接的密度仪，当密度仪数值波动较 大时，可以使报警器报警;而且集油部设计成锥形有利于油层的富集和排出。
