申请日2014.07.29
公开(公告)日2014.12.31
IPC分类号C02F9/14
摘要

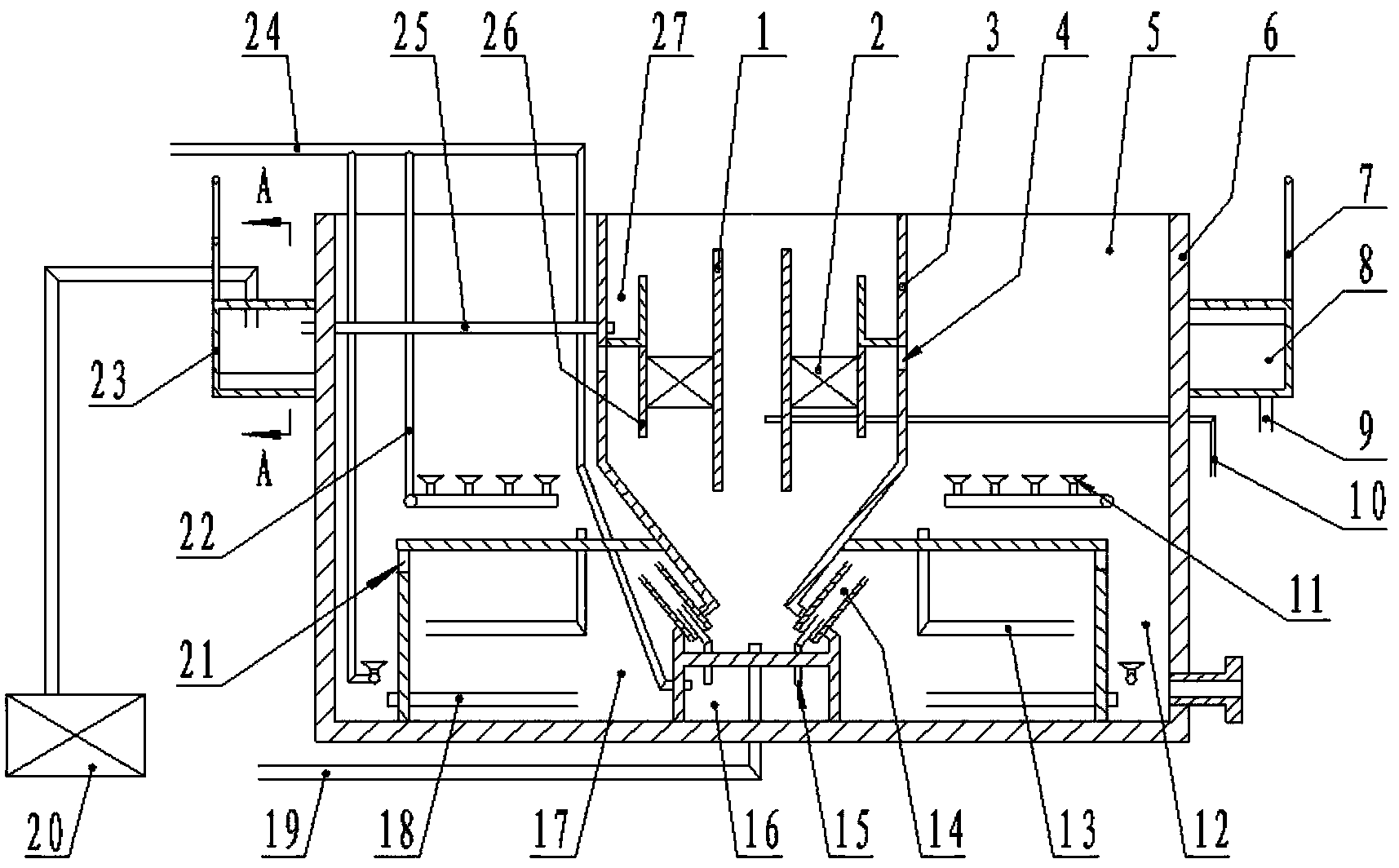

本实用新型公开了一种四合一污水处理设备改进结构，属于环保设备;旨在提供一种不额外增加占地面积、便于操作和维修的污水处理设备。它包括固定在池体中的缺氧反应罐、厌氧反应斗以及曝气头，缺氧反应罐中有气室，厌氧反应斗的下端有提液管及排泥管，各提液管中有气提管，缺氧反应罐的壁上有排气孔、回流管以及连通管;厌氧反应斗的内壁固定有出水堰，该出水堰的内环中有中心筒，出水堰下方有挡水套，该挡水套与中心筒之间有斜管组件;池体(6)外壁上有与消毒设备(20)和出水堰(27)连通的消毒通道(23)，该消毒通道的底部有出水管(9)。本实用新型具有结构紧凑、维修和运行操作方便等优点，是一种污水处理设备。
权利要求书
1.一种四合一污水处理设备改进结构，包括固定在池体中的缺氧反 应罐、壁上分布有过水孔的厌氧反应斗、以及若干曝气头，所述缺氧反应 罐中有将所述厌氧反应斗下端口封闭并与风管连通的气室，厌氧反应斗的 下端口有与缺氧反应罐连通的提液管、以及与外界连通的排泥管，各提液 管中有将缺氧反应罐与所述气室连通的气提管，缺氧反应罐的壁上有与池 体连通的若干排气孔、回流管、以及连通管;厌氧反应斗的内壁固定有出 水堰，该出水堰的内环中有与进水管连通的中心筒，所述出水堰的下方有 挡水套，该挡水套与所述中心筒之间有斜管组件;其特征在于：池体(6) 的外壁靠近池口的位置固定有环绕该池体并与消毒设备(20)连通的消毒 通道(23)，该消毒通道通过清水管(25)与出水堰(27)连通，消毒通道 (23)的底部有出水管(9)。
2.根据权利要求1所述的四合一污水处理设备改进结构，其特征在于： 消毒通道(23)中固定有若干隔板(8)，各隔板上有过水口(28)，各相邻 隔板(8)上的过水口(28)按高低交错的方式布置。
3.根据权利要求1或2所述的四合一污水处理设备改进结构，其特征 在于：消毒通道(23)的顶部固定有护栏(7)。
说明书
四合一污水处理设备改进结构
技术领域
本实用新型涉及一种环保设备，尤其涉及一种处理工业废水、生活污 水的设备。
背景技术
目前，通常利用氧化沟、采用A2/O工艺来处理工业废水和生活污水; 其中所涉及的厌氧处理、缺氧处理、好氧处理及沉淀处理等装置都是分别 独立设置。不仅占地面积大、施工周期长，而且还需安装提升设备、曝气 装置、混合液回流设备、污泥回流设备、推流设备、搅拌设备、刮泥设备 等，建设投入大、能耗和故障率高、维修麻烦。
为此，申请人于2013年11月21日提出了名称为“四合一污水处理设 备”、申请号为“201320737578.6”的实用新型专利申请，该专利申请虽然 较好地克服了传统污水处理设备的上述缺陷;但当需要对清水进行消毒处 理时还需另外修建消毒池，需额外占用土地。另外，原来的四合一污水处 理设备虽然将曝气装置、缺氧反应罐、厌氧反应斗等设备集中于池体中， 但没有设置用于维修和操作管理的通道，因此仍存在较大的改善空间。
发明内容
为了克服现有技术中存在的缺陷，本实用新型旨在提供一种不额外增 加占地面积、便于操作管理和维修的四合一污水处理设备改进结构。
为了实现上述目的，本实用新型采用以下技术方案：它包括固定在池 体中的缺氧反应罐、壁上分布有过水孔的厌氧反应斗、以及若干曝气头， 所述缺氧反应罐中有将所述厌氧反应斗下端口封闭并与风管连通的气室， 厌氧反应斗的下端口有与缺氧反应罐连通的提液管、以及与外界连通的排 泥管，各提液管中有将缺氧反应罐与所述气室连通的气提管，缺氧反应罐 的壁上有与池体连通的若干排气孔、回流管、以及连通管;厌氧反应斗的 内壁固定有出水堰，该出水堰的内环中有与进水管连通的中心筒，所述出 水堰的下方有挡水套，该挡水套与所述中心筒之间有斜管组件;池体的外 壁靠近池口的位置固定有环绕该池体并与消毒设备连通的消毒通道，该消 毒通道通过清水管与出水堰连通，消毒通道的底部有出水管。
消毒通道中固定有若干隔板，各隔板上有过水口，各相邻隔板上的过 水口按高低交错的方式布置;消毒通道的顶部固定有护栏。
与现有技术比较，本实用新型由于采用了上述技术方案，在池体的外 壁上增加了环绕该池体设置的消毒通道，因此既不额外增加占地面积、又 可满足消毒要求;由于在消毒通道中设置了若干隔板，因此水流能够按S 形的方式流动，延长了清水在消毒通道中的驻留时间、消毒更加充分;另 外，由于在消毒通道的顶部增加了护栏，因此消毒通道还可兼作维修和操 作管理的通道。本实用新型具有结构紧凑、维修和运行操作方便等优点。
