申请日2014.07.29
公开(公告)日2014.12.24
IPC分类号C02F9/14
摘要

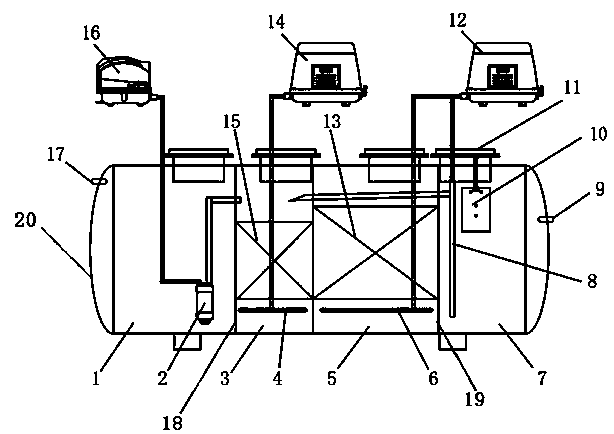

本实用新型涉及一种一体化生活污水集中处理设备，包括主壳体，主壳体内部设有调节区、厌氧区、好氧区和沉淀除磷区，在调节区和厌氧区之间有隔板一，在好氧区和沉淀除磷区之间设有隔板二，在调节区中靠近隔板一设有稳定液体输送器，稳定液体输送器通过稳定液体输送器供气泵提供的动力，将调节区中的水输送到厌氧区;在沉淀除磷区中靠近隔板二设有气提回流装置，气提回流装置通过回流供氧气泵提供的动力，将沉淀除磷区中的混合液输送到厌氧区。本实用新型不仅能够稳定液体输送，而且能够消除或者减轻冲击负荷，能够以比较恒定的处理水量稳定运行。
权利要求书
1.一种一体化生活污水集中处理设备，其特征在于：包括主壳体，主壳体内部设有调节区、厌氧区、好氧区和沉淀除磷区，在调节区和厌氧区之间有隔板一，在好氧区和沉淀除磷区之间设有隔板二，在调节区中靠近隔板一设有稳定液体输送器，稳定液体输送器通过稳定液体输送器供气泵提供的动力，将调节区中的水输送到厌氧区;在沉淀除磷区中靠近隔板二设有气提回流装置，气提回流装置通过回流供氧气泵提供的动力，将沉淀除磷区中的混合液输送到厌氧区。
2.根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述厌氧区的下部设有缺氧搅拌装置，缺氧搅拌装置采用PVC穿孔管制作，PVC穿孔管的孔径为Φ2.5mm，缺氧搅拌装置通过管道与搅拌供气气泵相连。
3.根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述好氧区的下部设有好氧曝气装置，好氧曝气装置采用PVC穿孔管制作，PVC穿孔管的孔径为Φ2.5mm，好氧曝气装置通过管道与回流供氧气泵相连。
4.根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述的厌氧区内设有厌氧填料，其中厌氧填料为多孔填料。
5. 根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述的好氧区内设有好氧填料，其中好氧填料为多孔填料。
6.根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述的沉淀除磷区的上部设有除磷装置，除磷装置采用铁板和铝板作为其电极。
7.根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述的主壳体的两端分别设有出水口和进水口，主壳体的上表面设有大小相同的4个检修井口。
8.根据权利要求1所述的一体化生活污水集中处理设备，其特征在于：所述的稳定液体输送器包括储水罐、排水管、U型管和进气管，储水罐内设有排水管和U型管，U形管的一个臂设有垂直弯管，并通过垂直弯管与排水管相通，排水管的上端设有排水口;储水罐的底盖上有装有止回阀检修螺母，止回阀检修螺母内装有止回阀，止回阀由止回阀固定板对其进行固定;储水罐的顶端设有进气管，与进气管相邻设有检修口。
说明书
一体化生活污水集中处理设备
【技术领域】
本实用新型涉及一种生活污水处理设备，尤其涉及一种一体化生活污水集中处理设备,属于污水处理技术领域。
【背景技术】
随着目前城乡一体化的发展, 村镇集中式生活污水引起的水源污染问题日益严重。在城乡结合带，在农村或城市污水管网难接到达的区域，单户采用分散式污水处理设备存在占用土地资源问题严重，多户采用土建工程化实现存在投资成本高，施工周期长等因素，一般产生的生活污水是直接排入到河道中，使河水污染越来越严重。
考虑到水量收集等因素，以村庄、多户收集处理模式，凡是相对集中的、河汊广布的地区，宜采用多户收集集中处理的模式。处理集中生活污水的设备品牌很多，所采用的工艺大同小异。比较典型工艺包括收集、沉淀分离、厌氧、好氧、二沉、消毒。集中生活污水的特点是水量不稳定，白天和夜间的水量差别很大，同样是白天水量也存在冲击负荷。由于前级一般采用水泵提升至污水处理设备也存在同样的冲击负荷，这对水处理设备性能特别是对好氧工艺段是不利的运行条件，影响动力消耗和处理效果，冲击负荷同样也影响二沉和消毒的处理效果。
【实用新型内容】
本实用新型的目的在于：针对现有技术的缺陷和不足，提供一种一体化生活污水集中处理设备，不仅能够稳定液体输送，而且能够消除或者减轻冲击负荷，能够以比较恒定的处理水量稳定运行。
为实现上述目的，本实用新型采用的技术方案是：
本实用新型所述的一种一体化生活污水集中处理设备，包括主壳体，主壳体内部设有调节区、厌氧区、好氧区和沉淀除磷区，在调节区和厌氧区之间有隔板一，在好氧区和沉淀除磷区之间设有隔板二，在调节区中靠近隔板一设有稳定液体输送器，稳定液体输送器通过稳定液体输送器供气泵提供的动力，将调节区中的水输送到厌氧区;在沉淀除磷区中靠近隔板二设有气提回流装置，气提回流装置通过回流供氧气泵提供的动力，将沉淀除磷区中的混合液输送到厌氧区。
在本实用新型中：所述厌氧区的下部设有缺氧搅拌装置，缺氧搅拌装置采用PVC穿孔管制作，PVC穿孔管的孔径为Φ2.5mm，缺氧搅拌装置通过管道与搅拌供气气泵相连。
在本实用新型中：所述好氧区的下部设有好氧曝气装置，好氧曝气装置采用PVC穿孔管制作，PVC穿孔管的孔径为Φ2.5mm，好氧曝气装置通过管道与回流供氧气泵相连。
在本实用新型中：所述的厌氧区内设有厌氧填料，其中厌氧填料为多孔填料。
在本实用新型中：所述的好氧区内设有好氧填料，其中好氧填料为多孔填料。
在本实用新型中：所述的沉淀除磷区的上部设有除磷装置，除磷装置采用铁板和铝板作为其电极。
在本实用新型中：所述的主壳体的两端分别设有出水口和进水口，主壳体的上表面设有大小相同的4个检修井口。
在本实用新型中：所述的稳定液体输送器包括储水罐、排水管、U型管和进气管，储水罐内设有排水管和U型管，U形管的一个臂设有垂直弯管，并通过垂直弯管与排水管相通，排水管的上端设有排水口;储水罐的底盖上有装有止回阀检修螺母，止回阀检修螺母内装有止回阀，止回阀由止回阀固定板对其进行固定;储水罐的顶端设有进气管，与进气管相邻设有检修口。
采用上述结构后，本实用新型有益效果为：
(1)、本设备不仅能够稳定液体输送，而且能够消除或者减轻冲击负荷，能够以比较恒定的处理水量稳定运行;
(2)、采用稳定液体输送器能够满足进水量在0.25～1立方米/小时，进水量均匀，能有效的提高生活污水处理的效率;同时由于采用容积式，其工作效率超过≥90%，由于稳定液体输送器没有运动部件，因此没有磨损，从而具有较长的使用寿命，除止回阀需要定期维护外，其它部件均为免维护。
