申请日2014.09.29
公开(公告)日2015.01.07
IPC分类号C02F9/14
摘要
本发明涉及一种设置有监测装置的污水处理膜组件，其包括预处理系统以及MBR膜处理系统，MBR膜处理系统包括监测装置、曝气池、生物反应池、MBR膜处理组件以及消毒装置;预处理系统与曝气池之间设置有格栅过滤器;曝气池的输出口连接生物反应池的输入口，生物反应池的输出口连接MBR膜处理组件的输入口，MBR膜处理组件的输出口连接消毒装置的输入口，消毒装置的输出口通过管道连接有贮水池，管道上设置有电磁阀;监测装置包括单片机以及水质量监测指示装置，单片机的输出端连接电磁阀。本发明结构简单，将预处理系统以及MBR膜处理系统设置在一起，结构紧凑，占地面积小，并且设置有水质量监测指示装置，能够检测处理后的水的质量。
权利要求书
1.一种设置有监测装置的污水处理膜组件，其特征在于：其包括预 处理系统以及MBR膜处理系统，所述MBR膜处理系统包括监测装置、 曝气池、生物反应池、MBR膜处理组件以及消毒装置;
所述预处理系统与所述曝气池之间设置有格栅过滤器;
所述曝气池的输出口连接所述生物反应池的输入口，所述生物反应池 的输出口连接所述MBR膜处理组件的输入口，所述MBR膜处理组件的 输出口连接所述消毒装置的输入口，所述消毒装置的输出口通过管道连接 有贮水池，所述管道上设置有电磁阀;
所述监测装置包括单片机以及水质量监测指示装置，所述单片机的输 出端连接所述电磁阀。
2.根据权利要求1所述的设置有监测装置的污水处理膜组件，其特 征在于：所述预处理系统设置有一级微滤膜以及二级超滤膜。
3.根据权利要求2所述的设置有监测装置的污水处理膜组件，其特 征在于：所述生物反应池中并排的隔设出好氧池以及厌氧池。
4.根据权利要求3所述的设置有监测装置的污水处理膜组件，其特 征在于：所述曝气池被隔板分割为第一隔室、第二隔室以及第三隔室。
5.根据权利要求1所述的设置有监测装置的污水处理膜组件，其特 征在于：所述MBR膜处理组件为板式过滤装置。
6.根据权利要求1所述的设置有监测装置的污水处理膜组件，其特 征在于：所述水质量监测指示装置包括传感器、LED指示灯以及LED显 示屏，所述传感器设置在所述MBR膜处理组件的输出口处，所述LED指 示灯以及LED显示屏设置在所述消毒装置的输入口处。
7.根据权利要求6所述的设置有监测装置的污水处理膜组件，其特 征在于：所述传感器的输出端连接所述单片机的输入端，所述单片机的输 出端连接所述所述LED指示灯以及LED显示屏。
说明书
一种设置有监测装置的污水处理膜组件
技术领域
本发明涉及污水处理设备领域，具体的涉及一种设置有监测装置的污 水处理膜组件。
背景技术
随着工业的发展，工厂中会产生许多污水，污水处理设备能有效处理 城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善 生态环境、提升城市品位和促进经济发展具有重要意义。
现今大多的大型污水处理设备多为沉淀类型的，即污水进入一个大型 的池子里，通过污水的净置，带到杂质的沉淀，将上层清洁的水取出在进 行消毒处理，此类的处理往往因为成本的低廉而收到多数人的接受，但现 今有些在用水方面比较紧张，长时间的处理设备不能够达到效果，急需一 种处理速度既快过滤又彻底的污水处理设备。
膜技术的迅速发展意见对众多领域带来了重大影响，特别是应用于污 水处理工艺方面，膜生物反应器融合了传统的生物处理技术的生物降解功 能和膜分离技术的高效分离功能，具有对污水中污染物去除效率高、出水 水质稳定、操作管理方便、占地面积少等显著优势，应用前景非常广阔。 但是，针对污水处理的MBR膜技术中，MBR膜污染处理复杂，费用高， 常规的物理清洗方法简单，但是清洗不够彻底;而外浸渍化学清洗需要 消耗人力和资源，将膜组件取出清洗，速度慢不方便，且清洗不彻底; 化学清洗方法，在外浸渍化学清洗方法上做了改进，不用消耗人力和资源， 清洗较为方便，但是，在清洗过程中需要关闭系统不能做到边清洗边运行， 而且关闭和启动大型设备，会降低设备的使用寿命。
而对于既含有生活废水，又有含油废水的区域，现有技术中生活废水 和含有废水的处理为两种不同的系统，需要分别对生活废水和含油废水进 行处理，而采取分开处理需耗费大量的人力、物力和财力进行设备的购买、 铺设和管理，浪费了大量的资源。
预处理后的含油废水、生活污水，可生化性较好，常用的的处理工艺 为“预处理+活性污泥”的组合工艺，但常规的“预处理+活性污泥法” 不但占地面积大，而且处理后的出水达不到回用要求，一般需要再增设一 套中水回用系统，对活性污泥法处理后的出水进行深度处理，才能送入回 用供水系统，而这样大大的增加了污水处理的复杂性。
现今污水消毒常用紫外线对污水进行消毒，而常规的就是设置紫外线 消毒渠，紫外灯对紫外消毒渠内的污水进行照射消毒，且渠内设有搅拌装 置，边搅拌边消毒，但是该装置对污水消毒不彻底，特别是对渠底部的污 水消毒不够彻底，而且渠内水多搅拌装置搅拌耗能大，耗电多，成本高。
发明内容
本发明为了解决上述提到的现有的污水处理膜组件存在的工艺复杂、 消毒不彻底、操作不便的问题，提供一种结果简单、操作方便、消毒彻底 的设置有监测装置的污水处理膜组件。

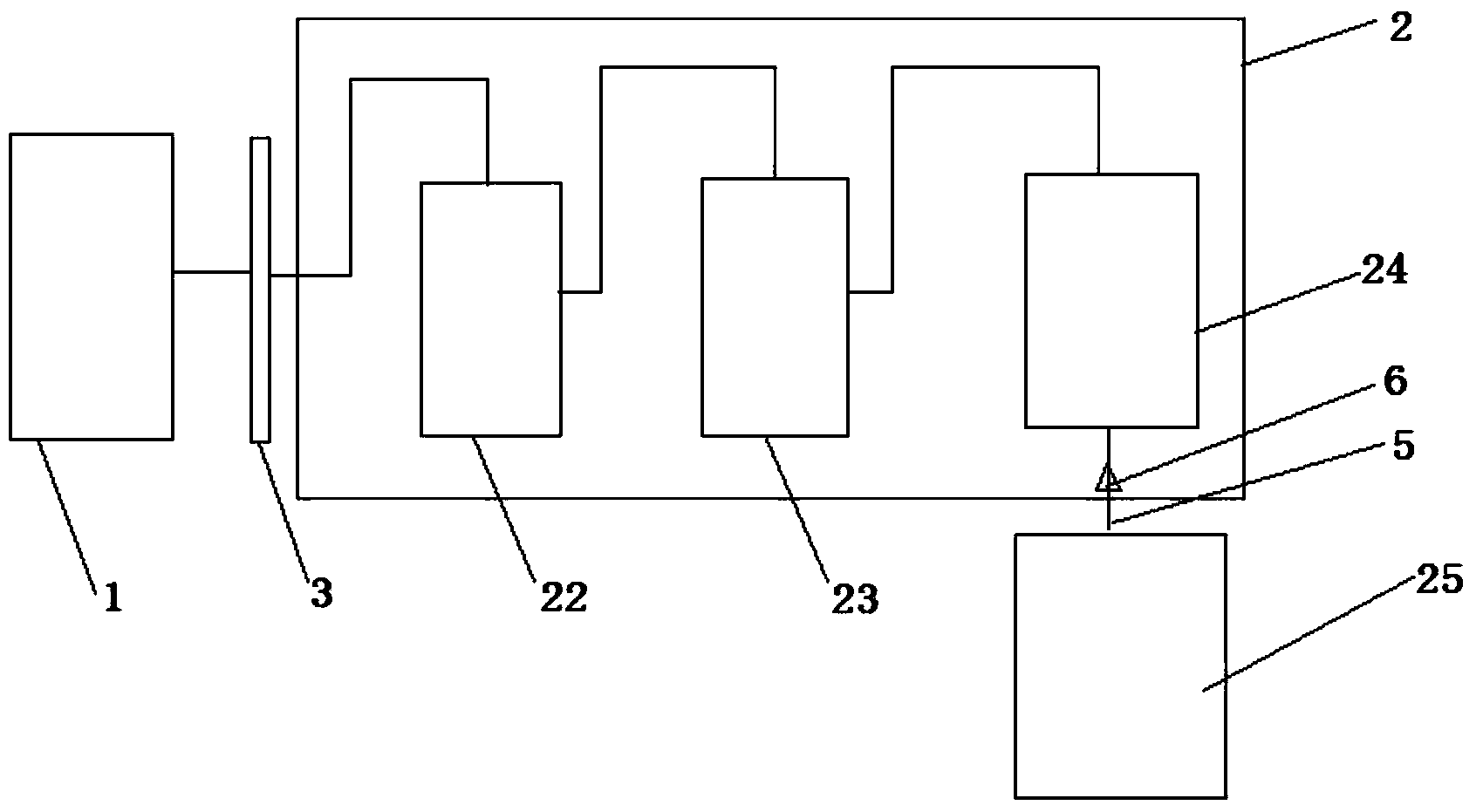

具体的，本发明提供一种设置有监测装置的污水处理膜组件，其包括 预处理系统以及MBR膜处理系统，所述MBR膜处理系统包括监测装置、 曝气池、生物反应池、MBR膜处理组件以及消毒装置;
所述预处理系统与所述曝气池之间设置有格栅过滤器;
所述曝气池的输出口连接所述生物反应池的输入口，所述生物反应池 的输出口连接所述MBR膜处理组件的输入口，所述MBR膜处理组件的 输出口连接所述消毒装置的输入口，所述消毒装置的输出口通过管道连接 有贮水池，所述管道上设置有电磁阀;
所述监测装置包括单片机以及水质量监测指示装置，所述单片机的输 出端连接所述电磁阀。
优选的，所述预处理系统设置有一级微滤膜以及二级超滤膜。
优选的，所述生物反应池中并排的隔设出好氧池以及厌氧池。
优选的，所述曝气池被隔板分割为第一隔室、第二隔室以及第三隔室。
优选的，所述MBR膜处理组件为板式过滤装置。
优选的，所述水质量监测指示装置包括传感器、LED指示灯以及LED 显示屏，所述传感器设置在所述MBR膜处理组件的输出口处，所述LED 指示灯以及LED显示屏设置在所述消毒装置的输入口处。
优选的，所述传感器的输出端连接所述单片机的输入端，所述单片机 的输出端连接所述所述LED指示灯以及LED显示屏。
本发明的优点如下所述：本发明结构简单，将预处理系统以及MBR 膜处理系统设置在一起，结构紧凑，占地面积小，并且设置有水质量监测 指示装置，能够检测处理后的水的质量，如果水质量合格，则进入消毒装 置进行消毒后，流入所述贮水池，若水质量存在问题，则LED指示灯进 行报警，单片机控制电磁阀切断管道中的水流，阻止处理后的水流入贮水 池。
