申请日2014.06.27
公开(公告)日2014.10.29
IPC分类号G05D9/12; E03F5/22
摘要
本实用新型涉及污水处理技术领域，尤其公开了一种污水提升机液位控制机构，包括固定在水箱内的底座，底座上设有立杆，立杆的上端固定有连接套，连接套的开口端设有密封端盖，连接套的底部设有滑孔，滑孔内设有滑动导电端子，密封端盖的内端设有固定导电端子，滑动导电端子、固定导线端子的内端都设有绝缘套，两个绝缘套之间设有弹簧，连接套的底部延伸形成连接板，连接板上设有转轴，转轴上固定有凸轮，转轴上还固定有连杆，连杆的外端设有浮球，滑动导电端子的外端与凸轮接触。因此，本实用新型具有稳定性好，使用寿命长的有益效果。

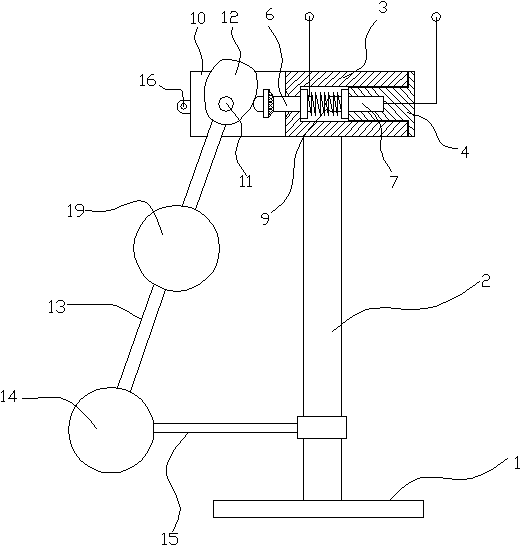

摘要附图
权利要求书
1.一种污水提升机液位控制机构，包括固定在水箱内的底座(1)，底座上设有立杆(2)，其特征是，所述的立杆的上端固定有连接套(3)，连接套的开口端设有密封端盖(4)，所述的连接套的底部设有滑孔(5)，滑孔内设有滑动导电端子(6)，所述的密封端盖的内端设有固定导电端子(7)，滑动导电端子、固定导线端子的内端都设有绝缘套(8)，两个绝缘套之间设有弹簧(9)，所述的连接套的底部延伸形成连接板(10)，连接板上设有转轴(11)，转轴上固定有凸轮(12)，所述的转轴上还固定有连杆(13)，连杆的外端设有浮球(14)，滑动导电端子的外端与凸轮接触。
2.根据权利要求1所述的污水提升机液位控制机构，其特征是，所述的立杆(2)的下端设有水平的支撑杆(15)，支撑杆的长度大于转轴到立杆之间的距离，连接板上设有限位柱(16)，当浮球不受浮力时，支撑杆的外端与浮球接触支撑。
3.根据权利要求1或2所述的污水提升机液位控制机构，其特征是，所述的滑孔(5)的外端呈锥形，所述的滑动导电端子的外端设有压环(17)，压环在其朝向滑孔的一侧设有锥形密封圈(18)。
4.根据权利要求1或2所述的污水提升机液位控制机构，其特征是，所述的连杆(13)的中间还设有辅助浮球(19)。
说明书
污水提升机液位控制机构
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水提升机液位控制机构。
背景技术
污水提升机为一种排水设备，用于地下室、船舶、别墅等远离排水立管和排水条件不好的场所，能够将卫生间的生活用水收集处理。一般地下室内的卫生间、厨房洗菜池的水都需要水泵排到室外去，由于污水内含有纸巾、菜叶等杂物，水泵、水管容易堵塞，现在通常都采用污水提升机，实现污水排放。由于污水进入污水提升机是间歇性进入的，为了保证当污水提升机内的污水量达到一定值时电机才开启，这样就需要一个液位控制装置，但是现在常用的液位控制装置一般都是通过一个膜片受压液体压力后，把压力传递给压力传感器，随着液面的升高，膜片受到的压力增大，当压力传感器检测到的压力值达到设定值时开启电机，为了保证压力的传递，膜片需要具有良好的弹性，同时膜片需要和污水接触，污水中存在各种腐蚀性物质，容易损坏膜片，使用寿命较短。
发明内容
本实用新型为了解决现有技术中的上述问题，提供了一种稳定性好，使用寿命长的污水提升机液位控制机构。
为了实现上述目的，本实用新型采用如下技术方案：
一种污水提升机液位控制机构，包括固定在水箱内的底座，底座上设有立杆，所述的立杆的上端固定有连接套，连接套的开口端设有密封端盖，所述的连接套的底部设有滑孔，滑孔内设有滑动导电端子，所述的密封端盖的内端设有固定导电端子，滑动导电端子、固定导线端子的内端都设有绝缘套，两个绝缘套之间设有弹簧，所述的连接套的底部延伸形成连接板，连接板上设有转轴，转轴上固定有凸轮，所述的转轴上还固定有连杆，连杆的外端设有浮球，滑动导电端子的外端与凸轮接触。
该种液位控制机构安装在污水提升机内额水箱底部，滑动导电端子、固定导电端子串联在电机的电路中，当水箱中没水或者水量较少额时候，浮球不受浮力作用，凸轮的小径处与滑动导电端子外端接触，此时滑动导电端子与固定导电端子脱开(不通电)，电机停止转动，当外界污水排入水箱中，随着液面的升高，浮球逐渐升高，连杆转动带动转轴转动，转轴又带动凸轮转动，凸轮转动时推动滑动导电端子向固定导电端子移动，当液面达到一定的高度时，滑动导电端子与固定导电端子接触导通，电机转动，一方面对污水内的杂物进行切割，同时把污水排到外界去，随着污水的排放，当液面下降时，浮球也会下降，当下降到一定的位置时，滑动导电端子与固定导电端子脱开，电机停止转动，从而保证电机随着污水的进入量对污水进行间歇式排放，提高电机使用寿命，同时滑动导电端子、固定导电端子都不会与污水接触，导电性能稳定，整体使用寿命长。
作为优选，所述的立杆的下端设有水平的支撑杆，支撑杆的长度大于转轴到立杆之间的距离，连接板上设有限位柱，当浮球不受浮力时，支撑杆的外端与浮球接触支撑。支撑杆能保证当浮球位置最下端的时候与竖直位置存在偏角，受到浮力时的转动方向正好与凸轮协调配合，当浮球上升到滑动导电端子与固定导电端子接触时，浮球受到限位柱的限位。
作为优选，所述的滑孔的外端呈锥形，所述的滑动导电端子的外端设有压环，压环在其朝向滑孔的一侧设有锥形密封圈。当电机损坏或者污水进入量太大导致污水满过连接套时，此时锥形密封圈卡入滑孔外端实现密封作用，防止污水进入连接套内。
作为优选，所述的连杆的中间还设有辅助浮球。随着浮球的上升，弹簧不断受到压缩，弹簧的弹力增大，当液面升到一定的高度时，辅助浮球也受到浮力作用，从而增加连杆转动的扭矩，便于克服弹簧的弹力。
因此，本实用新型具有稳定性好，使用寿命长的有益效果。
