申请日2014.07.29
公开(公告)日2014.12.03
IPC分类号B01D21/02
摘要
一种糯米粉加工污水悬浮杂物处理池，属于污水处理技术领域，包括由水泥砌成的水池，水池池壁上设有出水口，其特征在于：所述的水池中间处竖直一矩形管，矩形管底端封闭，上端开口，所述的矩形管侧面设有进水管，进水管插入矩形管内，所述的水池的池壁上设有顶板，顶板上设有收集篮，所述的出水口与收集篮齐平，出水口低于矩形管管口。本发明的有益效果在于：结构简单，出水口与收集篮齐平，在水漫过出水口时，水面正好位于收集篮上，水中的漂浮物通过收集篮收集，简单有效。
权利要求书
1.一种糯米粉加工污水悬浮杂物处理池，包括由水泥砌成的水池，水池 池壁上设有出水口，其特征在于：所述的水池中间处竖直一矩形管，矩形管 底端封闭，上端开口，所述的矩形管侧面设有进水管，进水管插入矩形管内， 所述的水池的池壁上设有顶板，顶板上设有收集篮，所述的出水口与收集篮 齐平，出水口低于矩形管管口。
2.根据权利要求1中所述的一种糯米粉加工污水悬浮杂物处理池，其特征 在于：所述的矩形管悬浮在水池中间，矩形管左右两侧面固定设有横杆，横 杆连在水池池壁上。
3.根据权利要求1中所述的一种糯米粉加工污水悬浮杂物处理池，其特征 在于：所述的水池池壁上的收集篮相互联通。
4.根据权利要求1中所述的一种糯米粉加工污水悬浮杂物处理池，其特征 在于：所述的水池池壁上设有上下若干层顶板，收集篮可随意安装在任意一 层顶板上，每层顶板上端位置都设有出水口，出水口上设有堵块。
5.根据权利要求1中所述的一种糯米粉加工污水悬浮杂物处理池，其特征 在于：所述的水池的出水口一侧设有水池二，水池二与水池结构相同，水池 二的整体高度低于水池。
说明书
一种糯米粉加工污水悬浮杂物处理池
技术领域：
本发明涉及一种糯米粉加工污水悬浮杂物处理池，属于污水处理技术领 域。
背景技术：
根据水利部门的预测，到2030年我国人口増至16亿时，人均水资源将降 低到1760立方米，总缺水量将达到400～500亿立方米，已经达到了世界公认 的缺水警戒线。从地区分布情况来看，水资源总量的81%集中分布于长江及其 以南地区，其中40%以上又集中于西南五省区，就人均占有淡水资源而言，南 方最高地区和北方最低地区相差数十倍，西部比东部甚至高出五、六百倍; 这些地区水资源短缺的现状将在一个相当长的时间成为难以解决的问题。
随着人类社会的不断发展，城市规模的不断扩大，城市的用水量和排水 量都在不断增加，加剧了用水的紧张和水质的污染，环境问题日益突出，由 此造成的水危机已经成为社会经济发展的重要制约因素。
发明内容：
本发明所要解决的技术问题在于克服现有技术的缺陷，提供一种糯米粉 加工污水沉淀物处理池。

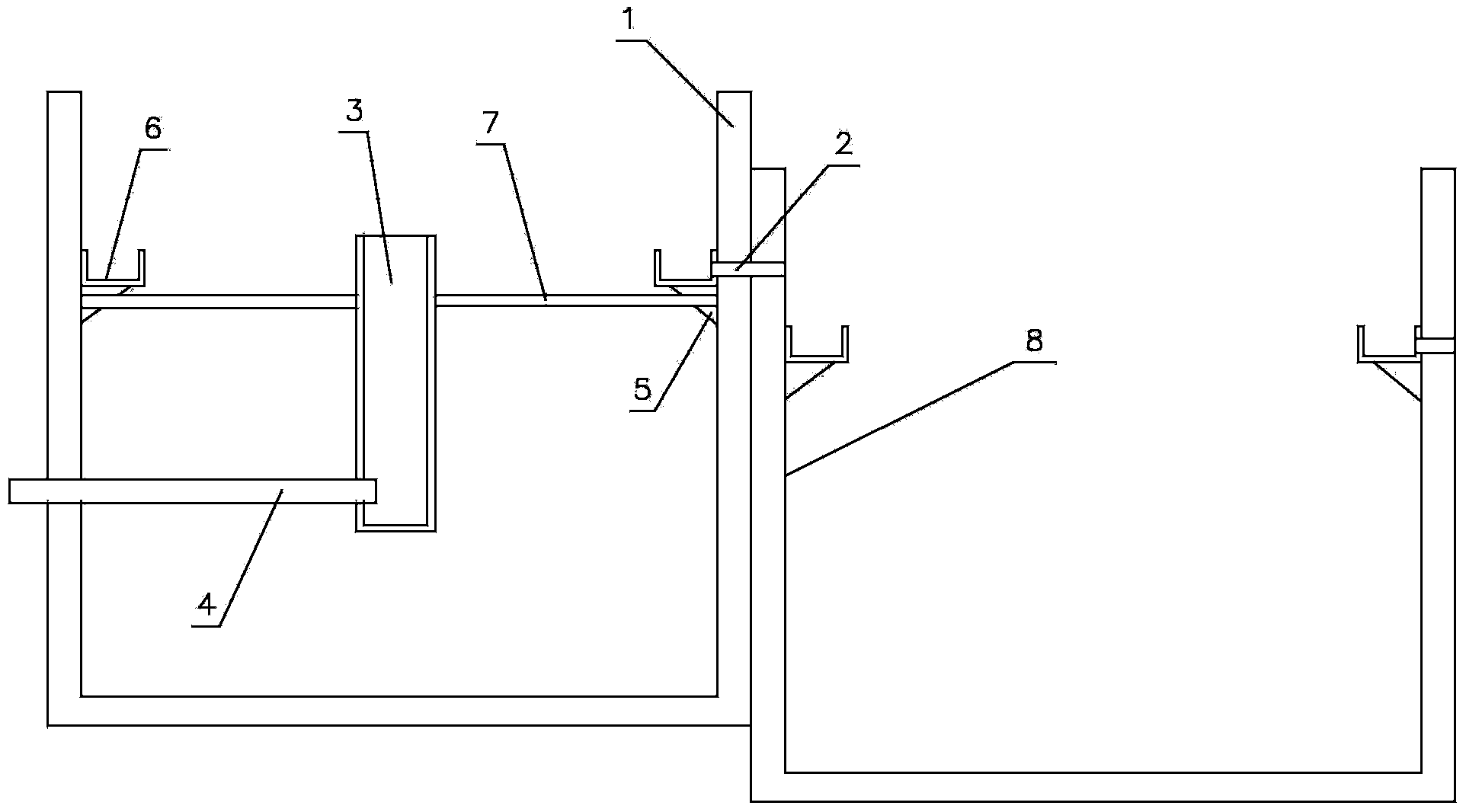

一种糯米粉加工污水悬浮杂物处理池，包括由水泥砌成的水池，水池池 壁上设有出水口，其特征在于：所述的水池中间处竖直一矩形管，矩形管底 端封闭，上端开口，所述的矩形管侧面设有进水管，进水管插入矩形管内， 所述的水池的池壁上设有顶板，顶板上设有收集篮，所述的出水口与收集篮 齐平，出水口低于矩形管管口。
所述的矩形管悬浮在水池中间，矩形管左右两侧面固定设有横杆，横杆 连在水池池壁上，可以进行调节矩形管的高度，避免水位过高，反入矩形管。
所述的水池池壁上的收集篮相互联通，便于收集杂物。
所述的水池池壁上设有上下若干层顶板，收集篮可随意安装在任意一层 顶板上，每层顶板上端位置都设有出水口，出水口上设有堵块，可根据不同 季节，或是不同环节的污水量调节高低位置。
所述的水池的出水口一侧设有水池二，水池二与水池结构相同，水池二 的整体高度低于水池，进行二次过滤，效果更佳明显。
本发明的有益效果在于：结构简单，出水口与收集篮齐平，在水漫过出 水口时，水面正好位于收集篮上，水中的漂浮物通过收集篮收集，简单有效。
