申请日2014.12.16
公开(公告)日2015.04.29
IPC分类号C02F1/36; C02F11/10
摘要
一种超声波污泥裂解装置，包括换能器，换能器置于裂解腔中，裂解腔下部设有进水口，上部设有出水口，换能器与功率放大装置连接，功率放大装置主要由交、直流电源，高压直流整流电路、信号产生与控制电路、功放驱动模块、功率输出升压变压器等组成，以驱动换能器在裂解腔中工作。本实用新型通过换能器与裂解腔相配合的结构，利用换器实现能量的电声转换，作用于污水，产生空化现象，空化气泡爆破时产生的能量对污泥进行裂解处理，以提高污泥的处理效率。本装置利用功率输出变压器进行能量传输，为换能器提供工作所需能量及发射电压，同时具有隔离保护作用;匹配电感对超声波换能器进行阻抗匹配，提高功放工作效率，超声波换能器实。

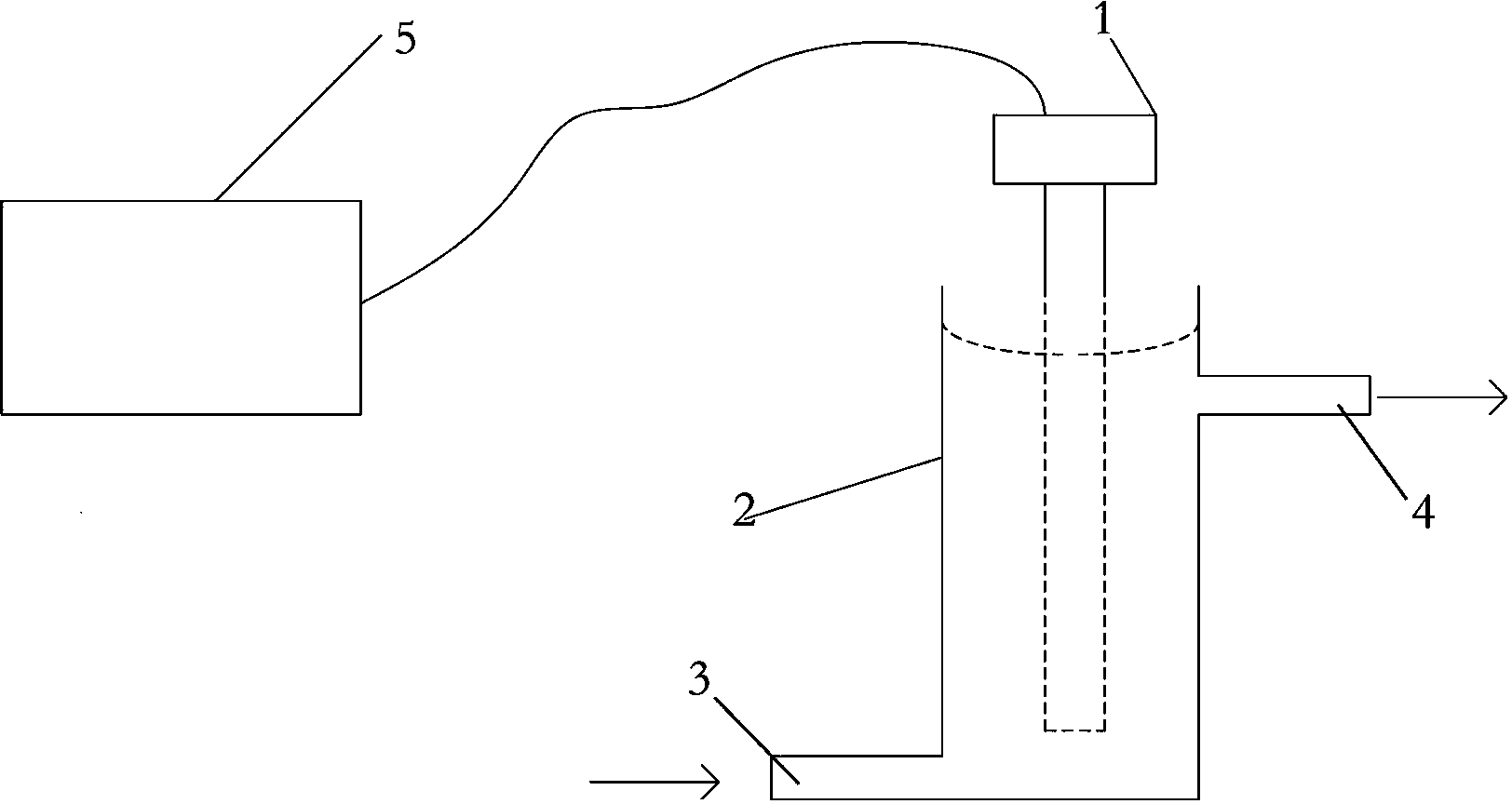

摘要附图
权利要求书
1.一种超声波污泥裂解装置，其特征在于：包括换能器(1)，换能器(1)置于裂解腔(2)中，裂解腔(2)下部设有进水口(3)，上部设有出水口(4)，换能器(1)与功率放大装置(5)连接。
2.根据权利要求1所述的超声波污泥裂解装置，其特征在于：所述的功率放大装置(5)包括一直流电源，电源与信号产生与控制模块以及功放驱动模块连接，驱动模块与功率放大器连接;一交流电源，交流电源经电流表与高压直流整流电路模块与功率放大器连接，交流电源还与24V电源连接，24V电源与换能器散热风扇连接;功率放大器与功率输出升压变压器连接，经匹配电感后与换能器连接。
3.根据权利要求2所述的超声波污泥裂解装置，其特征在于：功率放大器还与电流、电压、温度取样电路连接，电流、电压、温度取样电路与电流、电压、温度保护电路连接，电流、电压、温度保护电路分别与功放驱动模块、信号产生与控制模块连接。
4.根据权利要求2所述的超声波污泥裂解装置，其特征在于：所述的信号产生与控制模块上设有频率显示装置。
说明书
一种超声波污泥裂解装置
技术领域
本实用新型涉及一种超声波污泥裂解装置，主要应用于城市生活污水处理。
背景技术
数据显示人均每天产生污泥约为80克，其中可挥发成分约为52克，不可挥发成分约为28克，则全国每天产生污泥约为80克/(人·天)×14×108人=1120×108克/天=112000吨/天(干泥)，从污水厂搬运的泥饼含水率按80%计算，则全国污水厂每天需要运出的污泥是112000×100%/(1-80%)=56万吨/天(果冻状)，每吨污泥处理费用按500元计算，则从污水厂运出的污泥费用约为56万吨×500元/吨=2.8亿元，如果污泥减量10%，则全国污水厂每天需要运出的污泥是112000×(1-10%)×100%/(1-80%)=50.4万吨/天(果冻状)，则从污水厂运出的污泥费用每天减少约为(56-50.4)万吨×500元/吨=2800万元，如果污泥减量50%，则全国污水厂每天需要运出的污泥是112000×(1-50%)×100%/(1-80%)=28万吨/天(果冻状)，从污水厂运出的污泥费用每天减少约为(56-28)万吨×500元/吨=1.4亿元，因此，如何实现污泥的减量化是国内外环保领域研究的主要课题。另外，污泥填埋、焚烧等处理措施产生的二次污染也是阻碍污泥处理实现无公害化、资源化面临的主要问题。
发明内容
本实用新型的目的提供了一种超声波污泥裂解装置，利用该装置配合污水处理设备，可实现污泥减量化、无公害化处理，设备成本低、效率高、能耗小。
本实用新型的目的是这样实现的：一种超声波污泥裂解装置，包括换能器，换能器置于裂解腔中，裂解腔下部设有进水口，上部设有出水口，换能器与功率放大装置连接。
所述的功率放大装置包括一直流电源，电源与信号产生与控制模块以及功放驱动模块连接，驱动模块与功率放大器连接;一交流电源，交流电源经电流表与高压直流整流电路模块与功率放大器连接，交流电源还与24V电源连接，24V电源与换能器散热风扇连接;功率放大器与功率输出升压变压器连接，经匹配电感后与换能器连接。
功率放大器还与电流、电压、温度取样电路连接，电流、电压、温度取样电路与电流、电压、温度保护电路连接，电流、电压、温度保护电路分别与功放驱动模块、信号产生与控制模块连接。
所述的信号产生与控制模块上设有频率显示装置。
本实用新型提供的超声波污泥裂解装置，通过换能器与裂解腔相配合的结构，利用换器实现能量的电声转换，作用于污水，产生空化现象，空化气泡爆破时产生的能量对污泥进行裂解处理，以提高污泥的处理效率。本实用新型利用功率输出变压器进行能量传输，为换能器提供工作所需能量及发射电压，同时具有隔离保护作用;匹配电感对超声波换能器进行阻抗匹配，提高功放工作效率，超声波换能器实。
