申请日2015.01.09
公开(公告)日2015.04.29
IPC分类号C02F9/14
摘要

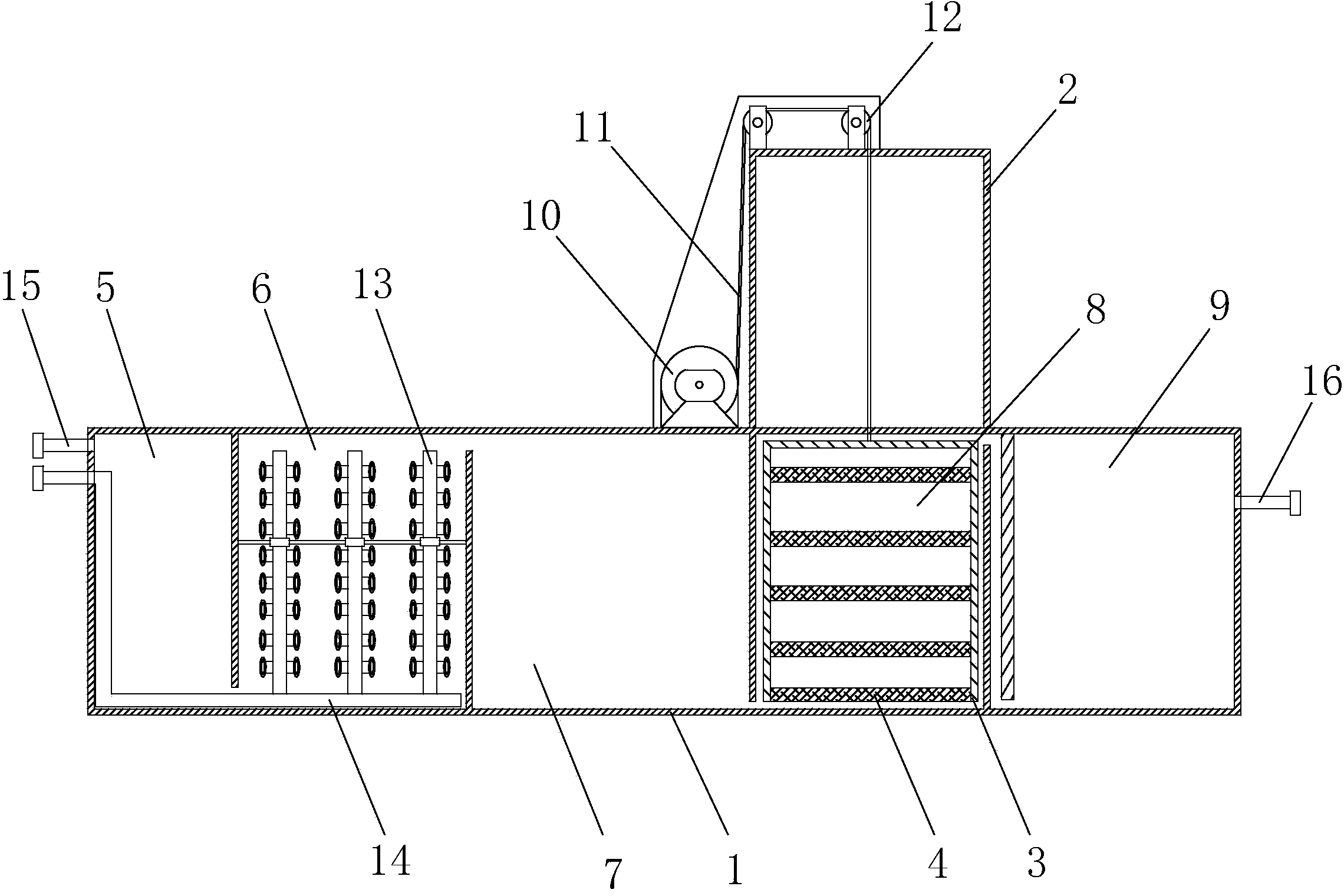

本发明公开了一种方便清理淤泥的地埋式污水处理设备，包括箱体、淤泥清理箱、淤泥板框架、淤泥沉淀板，箱体内分别依次分隔成水酸解化池、好氧池、厌氧池、沉淀池、消毒池，沉淀池上方设置有与沉淀池形状大小相同且带箱门的淤泥清理箱，沉淀池内部设置有淤泥板框架，淤泥板框架上水平设置有多层淤泥沉淀板，淤泥清理箱一侧设置有提升机，淤泥板框架通过拉绳与提升机传动连接，好氧池内竖直设置有多条带排气口的排气管，每条排气管通过进气管与外界连通，在水酸解化池和消毒池外侧分别设置有进水管和出水管。
权利要求书
1.一种方便清理淤泥的地埋式污水处理设备，包括箱体、淤泥清理箱、淤泥板框架、淤泥沉淀板，所述箱体内分别依次分隔成水酸解化池、好氧池、厌氧池、沉淀池、消毒池，其特征在于：所述沉淀池上方设置有与沉淀池形状大小相同且带箱门的淤泥清理箱，所述沉淀池内部设置有淤泥板框架，所述淤泥板框架上水平设置有多层淤泥沉淀板，所述淤泥清理箱一侧设置有提升机，所述淤泥板框架通过拉绳与提升机传动连接，所述好氧池内竖直设置有多条带排气口的排气管，每条排气管通过进气管与外界连通，在所述水酸解化池和消毒池外侧分别设置有进水管和出水管。
2.如权利要求1所述的地埋式污水处理设备，其特征在于：所述淤泥清理箱顶部设置有两个滑轮，所述拉绳贯穿淤泥清理箱顶部，并贯穿两个滑轮后与提升机的收线转鼓连接。
说明书
一种方便清理淤泥的地埋式污水处理设备
技术领域
本发明涉及一种污水处理设备，具体说是一种方便清理淤泥的地埋式污水处理设备。
背景技术
地埋式污水处理设备在污水处理领域得到广泛应用，但由于是埋在地下，所以设备内的污泥等沉淀留下的沉积物不方便清理，时间久了甚至会堵塞设备，进而影响污水的处理。
发明内容
本发明的目的便是提供一种方便清理淤泥的地埋式污水处理设备。
为了实现上述目的，一种方便清理淤泥的地埋式污水处理设备，包括箱体、淤泥清理箱、淤泥板框架、淤泥沉淀板，所述箱体内分别依次分隔成水酸解化池、好氧池、厌氧池、沉淀池、消毒池，所述沉淀池上方设置有与沉淀池形状大小相同且带箱门的淤泥清理箱，所述沉淀池内部设置有淤泥板框架，所述淤泥板框架上水平设置有多层淤泥沉淀板，所述淤泥清理箱一侧设置有提升机，所述淤泥板框架通过拉绳与提升机传动连接，所述好氧池内竖直设置有多条带排气口的排气管，每条排气管通过进气管与外界连通，在所述水酸解化池和消毒池外侧分别设置有进水管和出水管。
作为进一步的技术方案，所述淤泥清理箱顶部设置有两个滑轮，所述拉绳贯穿淤泥清理箱顶部，并贯穿两个滑轮后与提升机的收线转鼓连接。
由于采用以上技术方案，沉淀池内长时间沉积的淤泥，可通过提升机将淤泥板框架提升至淤泥清理箱进行清理，方便了沉淀池内淤泥的清理，防止沉淀池因淤泥堵塞，保证了污水处理设备的正常运转。
