申请日2014.12.16
公开(公告)日2015.04.22
IPC分类号C02F103/30; C02F9/14
摘要
本实用新型公开了一种毛纱厂污水处理系统;本实用新型的目的是提供一种污水净化效果好的毛纱厂污水处理系统;它包括反应罐、浅层气浮池、厌氧池、好氧池、竖流式沉淀池、气浮装置、臭氧反应室;所述的反应罐、浅层气浮池、厌氧池、好氧池、竖流式沉淀池之间通过管路依次连接，在竖流式沉淀池与厌氧池之间还连接有污泥回流管，在污泥回流管上设置有污泥泵;所述的气浮装置包括絮凝池、气浮池和污泥收集池，絮凝池、气浮池通过管路依次连接，在气浮池的顶部安装有刮渣机，刮渣机将气浮池表面的污泥推至污泥收集池;所述的臭氧反应室与气浮装置的气浮池连接;它具有结构简单、设计合理和污水处理效果好等特点。

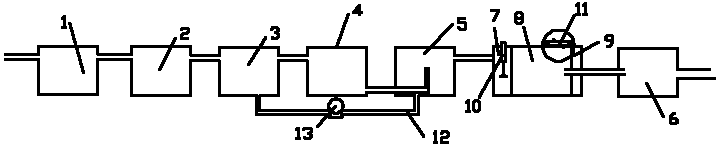

摘要附图
权利要求书
1.一种毛纱厂污水处理系统，其特征在于：它包括反应罐、浅层气浮池、厌氧池、好氧池、竖流式沉淀池、气浮装置、臭氧反应室;所述的反应罐、浅层气浮池、厌氧池、好氧池、竖流式沉淀池之间通过管路依次连接，在竖流式沉淀池与厌氧池之间还连接有污泥回流管，在污泥回流管上设置有污泥泵;所述的气浮装置包括絮凝池、气浮池和污泥收集池，絮凝池、气浮池通过管路依次连接，在气浮池的顶部安装有刮渣机，刮渣机将气浮池表面的污泥推至污泥收集池;所述的臭氧反应室与气浮装置的气浮池连接。
2.根据权利要求1所述的一种毛纱厂污水处理系统，其特征在于：所述的反应罐上除了设有污水进口和污水出口外，还设有絮凝剂注入口。
3.根据权利要求1所述的一种毛纱厂污水处理系统，其特征在于：所述的气浮池上的气浮管有多个，且在气浮管的底部延伸有多个出气孔。
4.根据权利要求1所述的一种毛纱厂污水处理系统，其特征在于：所述的絮凝池弄设置有搅拌桨，通过搅拌加速污渍凝聚。
5.根据权利要求1所述的一种毛纱厂污水处理系统，其特征在于：所述的气浮池与臭氧反应式的接口位于气浮池侧壁的中部。
说明书
毛纱厂污水处理系统
技术领域
本实用新型涉及了一种污水处理系统，尤其是一种毛纱厂污水处理系统。
背景技术
由于生产工艺的需要，毛纱厂在生产过程中要排放一定量的污水，且这些污水中除了含有大料的色度、硫化物、染料、助剂等，还含有大量的细毛纱，这些废水未经任何处理直接排放势必对周围环境造成严重污染。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种污水净化效果好的毛纱厂污水处理系统。
为了达到上述目的，本实用新型所设计的一种毛纱厂污水处理系统，它包括反应罐、浅层气浮池、厌氧池、好氧池、竖流式沉淀池、气浮装置、臭氧反应室;所述的反应罐、浅层气浮池、厌氧池、好氧池、竖流式沉淀池之间通过管路依次连接，在竖流式沉淀池与厌氧池之间还连接有污泥回流管，在污泥回流管上设置有污泥泵;所述的气浮装置包括絮凝池、气浮池和污泥收集池，絮凝池、气浮池通过管路依次连接，在气浮池的顶部安装有刮渣机，刮渣机将气浮池表面的污泥推至污泥收集池;所述的臭氧反应室与气浮装置的气浮池连接。
为了使污水中杂质的凝聚效果更好且方便絮凝剂的注入，所述的反应罐上除了设有污水进口和污水出口外，还设有絮凝剂注入口。
为了提高气浮池的气浮效率，所述的气浮池上的气浮管有多个，且在气浮管的底部延伸有多个出气孔。
为了使絮凝池的絮凝效果更好，所述的絮凝池弄设置有搅拌桨，通过搅拌加速污渍凝聚。
为了减少进入臭氧反应池的杂质，所述的气浮池与臭氧反应式的接口位于气浮池侧壁的中部。
本实用新型的毛纱厂污水处理系统，通过在反应罐内加入絮凝剂，使污水中的毛纱等较大的杂质凝聚在一起，然后在浅层气浮池内将凝聚的杂质清楚，经过粗清洁的污水进入厌氧池、好氧池、竖流式沉淀池、气浮装置、臭氧反应室，厌氧池与好氧池内的微生物将污水中的有机物降解，同时在竖流式沉淀池内将颗粒较大的杂质沉淀在池底，经沉淀后的污水进入气浮装置，在气浮装置的絮凝池在将污水中的细小杂质凝聚，而后经气浮池，将凝聚后的杂质浮至气浮池表面，而后经刮渣机将气浮池表面的杂质刮入污泥收集池，经气浮除杂后的污水进入臭氧反应室，通过臭氧的强氧化性将污水中的色度等杂质氧化，使污水达到排放或回用标准;因此，它具有结构简单、设计合理和污水处理效果好等特点。
