申请日2015.01.09
公开(公告)日2015.04.29
IPC分类号C02F3/30; C02F9/14
摘要
本发明公开了一种MBR膜污水处理设备，包括主箱体、沉淀区、厌氧区、好氧区和MBR膜区，其特征在于，所述主箱体的内部设有多道隔板，将主箱体从左往右依次分为沉淀区、厌氧区、好氧区和MBR膜区，所述沉淀区、厌氧区和好氧区的上端中间位置分别设有人孔，在主箱体的左上端设有与沉淀区相连通的进水管，其右上端设有与MBR膜区相连通的出水管。通过以上设置，本发明为一体化结构，占地面积小，投资成本低，能有效地提高处理效率，增强处理能力。本发明运行简单，便于维护，能有效延长设备的使用寿命。
权利要求书
1.一种MBR膜污水处理设备，包括主箱体、沉淀区、厌氧区、好氧区和MBR膜区，其特征在于：所述主箱体的内部设有多道隔板，将主箱体从左往右依次分为沉淀区、厌氧区、好氧区和MBR膜区，所述沉淀区、厌氧区和好氧区的上端中间位置分别设有人孔，在主箱体的左上端设有与沉淀区相连通的进水管，其右上端设有与MBR膜区相连通的出水管。
2.根据权利要求1所述的一种MBR膜污水处理设备，其特征在于：所述沉淀区的左上角设有竖直固定在主箱体外表面的加药箱，所述加药箱的左端设有与进水管相连通的加药管，在沉淀区的左下角设有与其相连通的排泥管。
3.根据权利要求1所述的一种MBR膜污水处理设备，其特征在于：所述沉淀区与厌氧区之间的隔板的中间位置设有溢流堰Ⅰ，所述厌氧区与好氧区之间的隔板的中间位置设有溢流堰Ⅱ，所述好氧区与MBR膜区之间的隔板的中间位置设有溢流堰Ⅲ。
4.根据权利要求1所述的一种MBR膜污水处理设备，其特征在于：所述厌氧区的中央位置设有厌氧菌弹性填料，所述好氧区的中央位置设有好氧菌弹性填料。
5.根据权利要求1所述的一种MBR膜污水处理设备，其特征在于：所述好氧区与MBR膜区的底部横陈设有曝气管，在曝气管的外壁上均匀排列有与其相连通的散气头，在曝气管伸出主箱体的部分连接有固定在主箱体外的鼓气机。
6.根据权利要求1所述的一种MBR膜污水处理设备，其特征在于：所述MBR膜区的上端中间位置设有镶嵌于其中的反冲洗系统，在MBR膜区的中央位置设有MBR膜组件。
说明书
一种MBR膜污水处理设备
技术领域
本发明涉及一种污水处理设备，具体说是一种MBR膜污水处理设备。
背景技术
随着社会的发展和工业的进步，人类产生的污水也越来越多，污水处理问题已成为人类维持生态平衡、保证自身发展的重要问题之一。传统的污水处理设备占地面积大，处理效率和处理能力有限，出水水质难以保证，而且投资成本高，不易维护，使用寿命较短，不能满足人类的需求。
发明内容
本发明的目的是提供一种占地面积小、处理效率高、处理能力强、出水水质好且投资成本低、便于维护、使用寿命长的MBR膜污水处理设备。

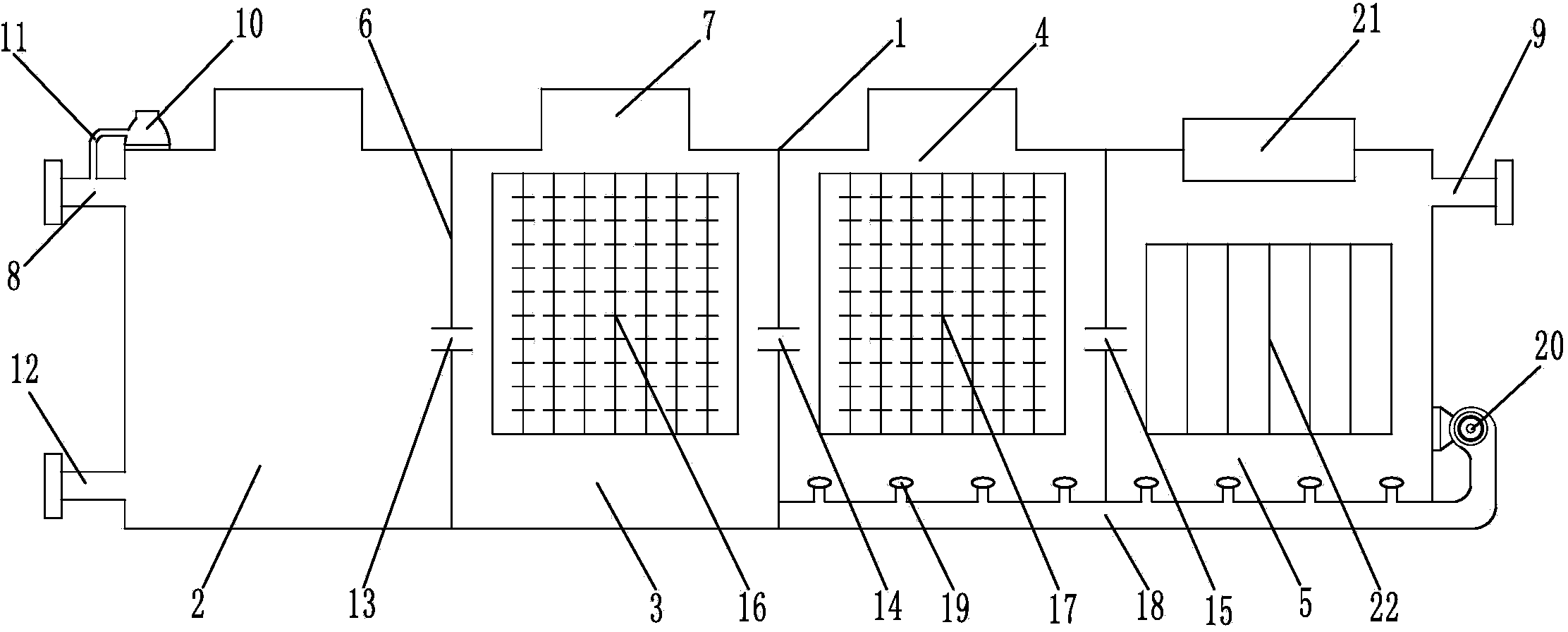

为实现上述目的，本发明包括主箱体、沉淀区、厌氧区、好氧区和MBR膜区，其特征在于：所述主箱体的内部设有多道隔板，将主箱体从左往右依次分为沉淀区、厌氧区、好氧区和MBR膜区，所述沉淀区、厌氧区和好氧区的上端中间位置分别设有人孔，在主箱体的左上端设有与沉淀区相连通的进水管，其右上端设有与MBR膜区相连通的出水管。
所述沉淀区的左上角设有竖直固定在主箱体外表面的加药箱，所述加药箱的左端设有与进水管相连通的加药管，在沉淀区的左下角设有与其相连通的排泥管。
所述沉淀区与厌氧区之间的隔板的中间位置设有溢流堰Ⅰ，所述厌氧区与好氧区之间的隔板的中间位置设有溢流堰Ⅱ，所述好氧区与MBR膜区之间的隔板的中间位置设有溢流堰Ⅲ。
所述厌氧区的中央位置设有厌氧菌弹性填料，所述好氧区的中央位置设有好氧菌弹性填料。
所述好氧区与MBR膜区的底部横陈设有曝气管，在曝气管的外壁上均匀排列有与其相连通的散气头，在曝气管伸出主箱体的部分连接有固定在主箱体外的鼓气机。
所述MBR膜区的上端中间位置设有镶嵌于其中的反冲洗系统，在MBR膜区的中央位置设有MBR膜组件。
通过以上设置，本发明为一体化结构，占地面积小，投资成本低，能有效地提高处理效率，增强处理能力。本发明运行简单，便于维护，能有效延长设备的使用寿命。
