申请日2014.11.25
公开(公告)日2015.03.25
IPC分类号C02F9/04; C02F1/00
摘要
本发明涉及便于处理生物废水的装置，包括依次通过串联管路的废水进管、积液罐、灭活罐、排水管，灭活罐设置有夹层，积液罐、灭活罐之间依次设置有贮液罐、缓冲罐，贮液罐上设置于液位计、提升泵，积液罐、贮液罐、缓冲罐的底部均设置有曝气装置。本本发明通过在积液罐与灭活罐之间设置有贮液罐、缓冲罐，贮液罐上设置有液位计和提升泵，避免了设备排放的废液量较大时，导致的废液超出积液罐的容量的问题，缓冲罐的设置能同时收集地方分散的多出设备的废水，克服了现有灭活系统不能对产生废水地方分散或是废水排放量大的系统废水进行处理的问题;曝气装置，避免了积液罐、贮液罐、缓冲罐内壁堆积污垢的问题。
权利要求书

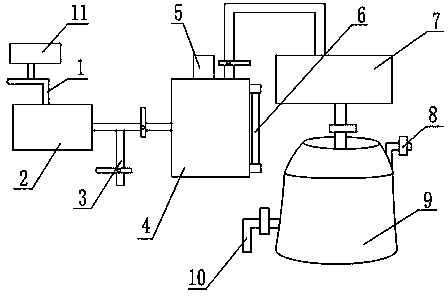

1.便于处理生物废水的装置，包括依次通过串联管路的废水进管(1)、积液罐(2)、灭活罐(9)、排水管(10)，灭活罐(9)设置有夹层，其特征在于，所述积液罐(2)、灭活罐(9)之间依次设置有贮液罐(4)、缓冲罐(7)，贮液罐(4)上设置于液位计(6)、提升泵(5)，积液罐(2)、贮液罐(4)、缓冲罐(7)的底部均设置有曝气装置。
2.根据权利要求1所述的便于处理生物废水的装置，其特征在于，所述积液罐(2)与贮液罐(4)之间的管路上设置有旁通管(3)。
3.根据权利要求1或2所述的便于处理生物废水的装置，其特征在于，所述废水进管(1)上设置有除垢装置(11)。
4.根据权利要求1所述的便于处理生物废水的装置，其特征在于，所述灭活罐(9)内设置有清洗装置。
5.根据权利要求1或2或4所述的便于处理生物废水的装置，其特征在于，所述灭活罐(9)内装置的夹层连接有冷却水管(12)。
说明书
便于处理生物废水的装置
技术领域
本发明涉及生物废水处理领域，具体地，涉及便于处理生物废水的装置。
背景技术
在疫苗或生物制剂等制药工厂、研究所、利用细胞培养的制药工厂、食品工厂或是研究所、血液制剂工厂等在实验以及生产过程中会产生大量的生物废水，生物废水中含有大量的细菌、蛋白、以及细胞等对环境有害的杂质，未经处理的生物废水直接排出会影响到周围的环境，因此，为了防止感染的细菌、蛋白、细胞随着废水向外排出，生物废水在进行排放之前须经过灭活处理，据调查大多采用向储罐投加化学药剂或采用灭活罐进行灭活，而采用化学药剂法不仅处于手工操作水平，工作效率较低，而且化学药剂法需要向废水中投加化学药剂，化学药剂的添加会造成废水的二次污染。因此，目前，还是普遍采用灭活罐的处理的方式进行生物废水处理，现有的生物废水灭活系统主要包括包括贮液罐也灭活罐，由其它的装置产生的生物废水排放到贮液罐，废水经贮液罐到灭活罐，经灭活后的废水才能排出，现有的灭活系统容易在贮液罐底部产生沉淀垢污、且不能对产生废水地方分散或是废水排放量大的系统废水进行处理的问题。
发明内容
本发明所要解决的技术问题是提供便于处理生物废水的装置，以克服现有灭活系统容易在贮液罐底部产生沉淀垢污、且不能对产生废水地方分散或是废水排放量大的系统废水进行处理的问题。
本发明解决上述问题所采用的技术方案是：便于处理生物废水的装置，包括依次通过串联管路的废水进管、积液罐、灭活罐、排水管，灭活罐设置有夹层，积液罐、灭活罐之间依次设置有贮液罐、缓冲罐，贮液罐上设置于液位计、提升泵，积液罐、贮液罐、缓冲罐的底部均设置有曝气装置。现有的生物废水灭活系统的废水经废水进管进入到积液罐内存贮，然后直接输送到灭活罐内进行处理，处理的后经排水管排出，现有的生物废水灭活系统的积液罐内使用时间长了会产生污垢附着在积液罐内壁，并且，现有积液罐由于其设置在排放废水设备的下端，故只能收集一个设备产生的废液，进而灭活罐也只能用于同一处设备产生的废液的处理，废液的处理是个连续的过程，排放废液的设备不断在排放废液，设备排放的废液量较大时，有可能会导致灭活罐处理速度跟不上设备排放废液的速度，从而导致废液超出积液罐的容量，本发明在积液罐与灭活罐之间设置有贮液罐、缓冲罐，贮液罐能起到缓冲的作用，避免了设备排放的废液量较大时，导致的废液超出积液罐的容量，且贮液罐上设置有液位计，能观察到贮液罐内的液位，当贮液罐内液位较高时，打开贮液罐、缓冲罐连接管路上设置的阀门，同时启动提升泵，将贮液罐内的废液输送到缓冲罐，避免了贮液罐的液位过高的现象，并且，由于设置有缓冲罐，能同时将多个贮液罐内的废液输送到缓冲罐，即缓冲罐能偶同时收集地方分散的多个设备的废水，本发明在积液罐、贮液罐、缓冲罐的底部设置有曝气装置，通过曝气鼓泡避免了积液罐、贮液罐、缓冲罐内壁堆积污垢的问题。
进一步地，积液罐与贮液罐之间的管路上设置有旁通管。旁通管的设置便于检测积液罐内的水质，当积液罐内的水质不需要灭活时，关闭积液罐与贮液罐之间管道上的阀门，开始旁通管上的阀门直接排放，当积液罐管内的水需要灭活时，关闭旁通管上的阀门，开启积液罐与贮液罐之间管道上的阀门，进入到灭活系统进行灭活。
进一步地，废水进管上设置有除垢装置。除垢装置内放置有除垢剂，可以定期对整个生物废水灭活系统进行除垢处理，进一步的避免了管积液罐、贮液罐、缓冲罐、灭活罐以及管道内产生污垢的问题。
进一步地，灭活罐内设置有清洗装置。清洗装置能够对灭活罐内壁进行清洗，提供灭活的效率。
进一步地，灭活罐内装置的夹层连接有冷却水管。当灭活完成需要排放时，可在夹层内通入冷却水，使得排出的水温度不至于过高。
综上，本发明的有益效果是：
1、本本发明通过在积液罐与灭活罐之间设置有贮液罐、缓冲罐，贮液罐上设置有液位计和提升泵，避免了设备排放的废液量较大时，导致的废液超出积液罐的容量的问题，缓冲罐的设置能同时收集地方分散的多出设备的废水，克服了现有灭活系统不能对产生废水地方分散或是废水排放量大的系统废水进行处理的问题。
2、本本发明通过在积液罐、贮液罐、缓冲罐的底部设置有曝气装置，避免了积液罐、贮液罐、缓冲罐内壁堆积污垢的问题。
3、本发明通过在积液罐与贮液罐之间的管路上设置有旁通管，便于对积液罐内的水质进行测试，判断是否需要灭活。
