申请日2014.10.13
公开(公告)日2015.01.07
IPC分类号C02F11/12
摘要
本实用新型涉及一种污泥处理设备，特别公开了一种污泥干化平台装置。该污泥干化平台装置，包括热泵装置，其特征在于：所述热泵装置通过热水出水管道连通至钢制散热器，钢制散热器通过热泵回水管道连通至热泵装置，钢制散热器内部安装陶瓷膜曝气管，陶瓷膜曝气管通过通风管道连接罗茨风机。本实用新型结构简洁紧凑，制造成本低廉，使用简便，通过热能和风能等新能源加速污泥中水分的蒸发，通过热泵提供热源，借助钢制散热器使热量得以散发，通过罗茨风机提供风源，借助陶瓷膜曝气管使钢制散热器的热量进一步释放，从而使污泥得到充分的干化处理。
权利要求书
1.一种污泥干化平台装置，包括热泵装置，其特征在于：所述热泵装置通过热水出水管道连通至钢制散热器，钢制散热器通过热泵回水管道连通至热泵装置，钢制散热器内部安装陶瓷膜曝气管，陶瓷膜曝气管通过通风管道连接罗茨风机。
2.根据权利要求1所述的污泥干化平台装置，其特征在于：所述热水出水管道经变径管道和闸阀连通钢制散热器，热水出水管道上安装有分为两条支路的三通阀，其中一条支路经变径弯管、镀锌管和三通，再次分成两路，经镀锌管、三通、球阀、软管，最后连通钢制散热器。
3.根据权利要求1所述的污泥干化平台装置，其特征在于：所述钢制散热器的出水口经球阀、软管连接镀锌管，再经三通汇合，沿镀锌管、弯管、变径、三通汇合，最终通过热泵回水管道连接热泵装置。
4.根据权利要求1所述的污泥干化平台装置，其特征在于：所述通风管道依次由镀锌管、三通、变径弯管、三通、预埋支管、镀锌管、陶瓷膜曝气管连接件组成。
5.根据权利要求1所述的污泥干化平台装置，其特征在于：所述钢制散热器的各片横向串联，纵向并联，最终通过热泵回水管道连通热泵装置。
说明书
一种污泥干化平台装置
(一) 技术领域
本实用新型涉及一种污泥处理设备，特别涉及一种污泥干化平台装置。
(二) 背景技术
目前，大多数污泥干化的平台采用铺设PE-RT地暖管，存在干化平台温度不高，散热效率低的问题;地暖管铺设面积小，水流在管内停留时间段，热量散发少且慢。
(三) 发明内容
本实用新型为了弥补现有技术的不足，提供了一种散热面积大、干化效率高的污泥干化平台装置。
本实用新型是通过如下技术方案实现的：

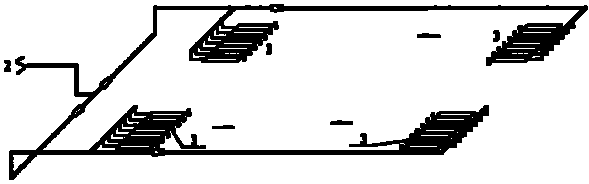

一种污泥干化平台装置，包括热泵装置，其特征在于：所述热泵装置通过热水出水管道连通至钢制散热器，钢制散热器通过热泵回水管道连通至热泵装置，钢制散热器内部安装陶瓷膜曝气管，陶瓷膜曝气管通过通风管道连接罗茨风机。
本实用新型通过铺设钢制散热器，大大增加了地面散热面积，同时增加陶瓷膜曝气装置，可以散发更多的热量，使污泥得到充分的干化，散热效率明显得到提高。
本实用新型的更优技术方案为：
所述热水出水管道经变径管道和闸阀连通钢制散热器，热水出水管道上安装有分为两条支路的三通阀，其中一条支路经变径弯管、镀锌管和三通，再次分成两路，经镀锌管、三通、球阀、软管，最后连通钢制散热器。
所述钢制散热器的出水口经球阀、软管连接镀锌管，再经三通汇合，沿镀锌管、弯管、变径、三通汇合，最终通过热泵回水管道连接热泵装置。
所述通风管道依次由镀锌管、三通、变径弯管、三通、预埋支管、镀锌管、陶瓷膜曝气管连接件组成。
所述钢制散热器的各片横向串联，纵向并联，最终通过热泵回水管道连通热泵装置。
本实用新型结构简洁紧凑，制造成本低廉，使用简便，通过热能和风能等新能源加速污泥中水分的蒸发，通过热泵提供热源，借助钢制散热器使热量得以散发，通过罗茨风机提供风源，借助陶瓷膜曝气管使钢制散热器的热量进一步释放，从而使污泥得到充分的干化处理。
