申请日2014.10.14
公开(公告)日2014.12.31
IPC分类号B01D24/22
摘要
本实用新型涉及一种含有烟尘颗粒的废水循环利用系统，旨在解决当前印染行业中含有烟尘颗粒杂质的废水无对应处理装置的技术问题，包括废水池，它还包括废水处理装置，所述废水处理装置包括其上下两端开口的过水筒，在该过水筒内设置有支撑网，并在该支撑网上还设置有由鹅卵石组成的过滤层，本实用新型具有结构简单、操作简便、制作成本低等优点。
权利要求书
1.一种含有烟尘颗粒的废水循环利用系统，包括废水池(8)，其特征在于：它还包括废水处理装置，所述废水处理装置包括其上下两端开口的过水筒(4)，在该过水筒(4)内设置有支撑网(2)，并在该支撑网上还设置有过滤层，所述过滤层为由鹅卵石组成的鹅卵石层(3)，所述鹅卵石的体积为 2mm3～4mm3。
2. 如权利要求1所述的含有烟尘颗粒的废水循环利用系统，其特征在于：所述鹅卵石层的厚度为10cm～ 50cm。

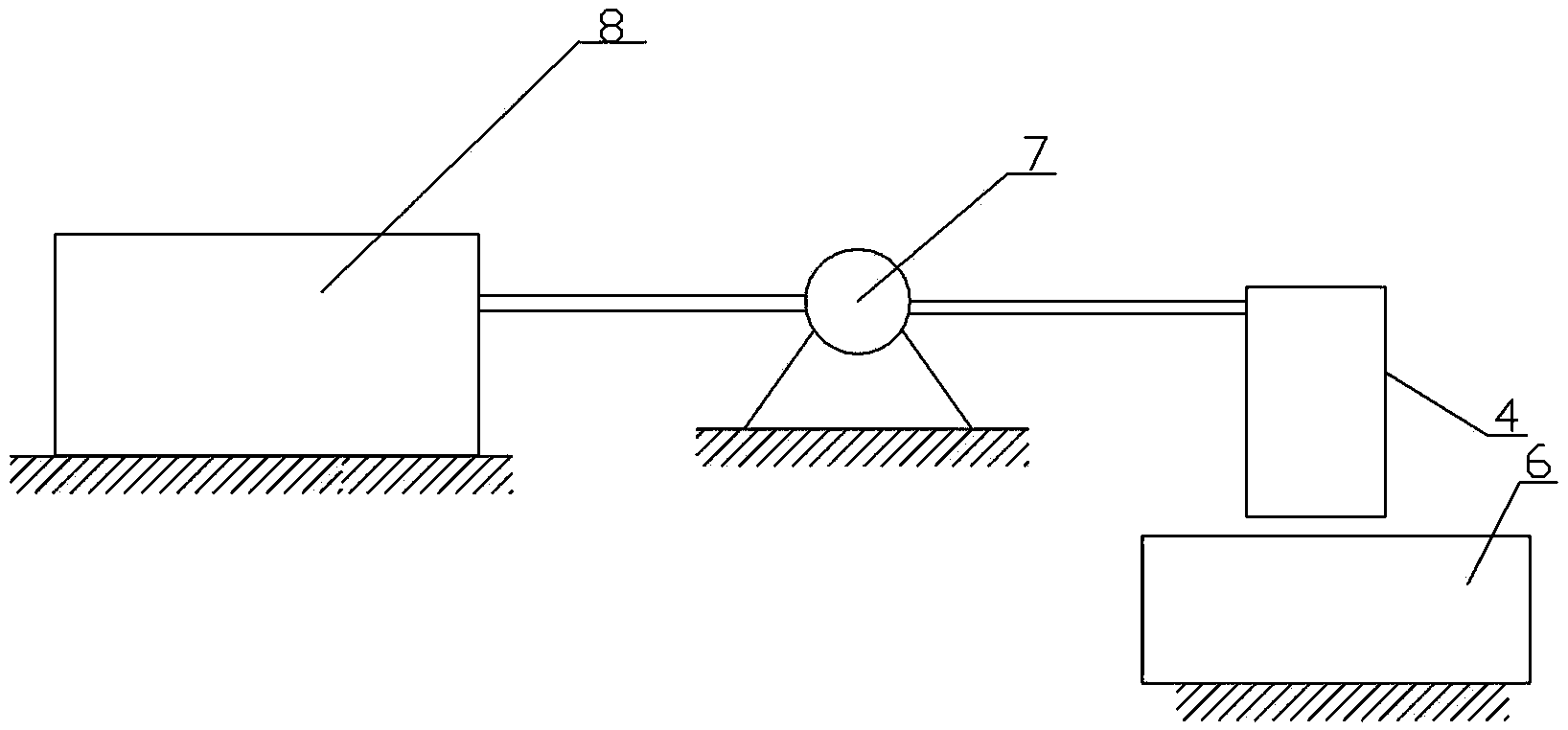

3.如权利要求1所述的含有烟尘颗粒的废水循环利用系统，其特征在于：还包括输液泵(7)，所述废水池经(8)由该输液泵(7)与所述过水筒(4)的上端进液口对应连通。
4.如权利要求1所述的含有烟尘颗粒的废水循环利用系统，其特征在于：在所述过水筒的下端出液口的下方还设置有与所述出液口对应的集液池(6)。
5.如权利要求1所述的含有烟尘颗粒的废水循环利用系统，其特征在于：所述支撑网由不锈钢制成。
说明书
含有烟尘颗粒的废水循环利用系统
技术领域
本实用新型涉及一种废水循环利用系统，尤其涉及一种用于印染行业的含有烟尘颗粒的废水循环利用系统。
背景技术
印染行业是典型的高耗水产业,每年需消耗近亿吨的工艺用软化水。印染废水来源及污染物成分十分复杂，具有水质变化大、有机物含量高、色度高(主要为有色染料)等特点，直接排放对人类健康和生存环境带来极大危害，同时造成水资源的浪费。随着国家和社会对环境保护要求的日益重视和对可持续发展的要求，传统的处理方法已越来越难以满足生产和环保的要求。印染废水主要含有染料、料浆、染色助剂及纤维杂质、油剂、酸、碱及无机盐等颗粒杂志，成分复杂且排放量大，色度高、碱度大、PH较高，生物难降解物多及多变化，被公认为是最难治理的主要有害废水之一。在印染中其废水会与含尘颗粒的其他混合，造成废水中含有含有烟尘颗粒杂质，而多数企业并未意识到这问题的存在，或直接将废水经过废水处理装置处理，而现有的废水处理装置并没有针对上述问题的存在进行处理，造成处理后的废水任然含有颗粒杂质。
发明内容
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种含有烟尘颗粒的废水循环利用系统，以解决当前印染行业中含有烟尘颗粒杂质的废水无对应处理装置的技术问题。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种含有烟尘颗粒的废水循环利用系统，包括废水池，它还包括废水处理装置，所述废水处理装置包括其上下两端开口的过水筒，在该过水筒内设置有支撑网，并在该支撑网上还设置有过滤层，所述过滤层为鹅卵石层，所述鹅卵石层由鹅卵石组成，所述鹅卵石的体积为 2mm3～4mm3。
所述鹅卵石层的厚度为10cm～ 50cm。
还包括输液泵，所述废水池经由该输液泵与所述过水筒的上端进液口对应连通。
在所述过水筒的下端出液口的下方还设置有与所述出液口对应的集水池。
所述支撑网由不锈钢制成。
本实用新型的有益效果在于：
1.本实用新型采用鹅卵石层的结构可将含有烟尘颗粒杂质的印染废水进行有效的过滤，使其处理后的废水可直接进行后续的处理过程，增加废水处理的高效性，而鹅卵石为易得物质，其使用成本及其便宜。
2.本系统采用输液泵可将废水直接的输入过水筒的上端，使其废水靠自身重力经过过滤层，操作简单、节省人力。
3.在废水处理装置的下端出水口下方设置集液池，可对处理后的废水进行有效的收集。
4.本实用新型还具有结构简单、操作简便、制作成本低等优点。
