申请日2014.10.14
公开(公告)日2014.12.24
IPC分类号C02F9/14
摘要
本发明提供了一种污水处理装置，包括污水处理池，污水处理池下部设有下部输入并容纳污水的污水容纳室，污水容纳室上方架设有承托层，所述承托层上方设有通过承托层承托的滤料层，所述滤料层包括下部过滤污水的的过滤层和上部的对污水进行处理的有机体生态处理层。污水容纳室的污水经过过滤层过滤后进入有机体生态处理层，有机体生态处理层形成的生态系统不仅稳定而且有活力，提高了污水降解的能力，并且不必经常清掏污泥等维护工作，降低了成本。本发明还提供了一种具有上述污水处理装置的污水净化系统。
权利要求书

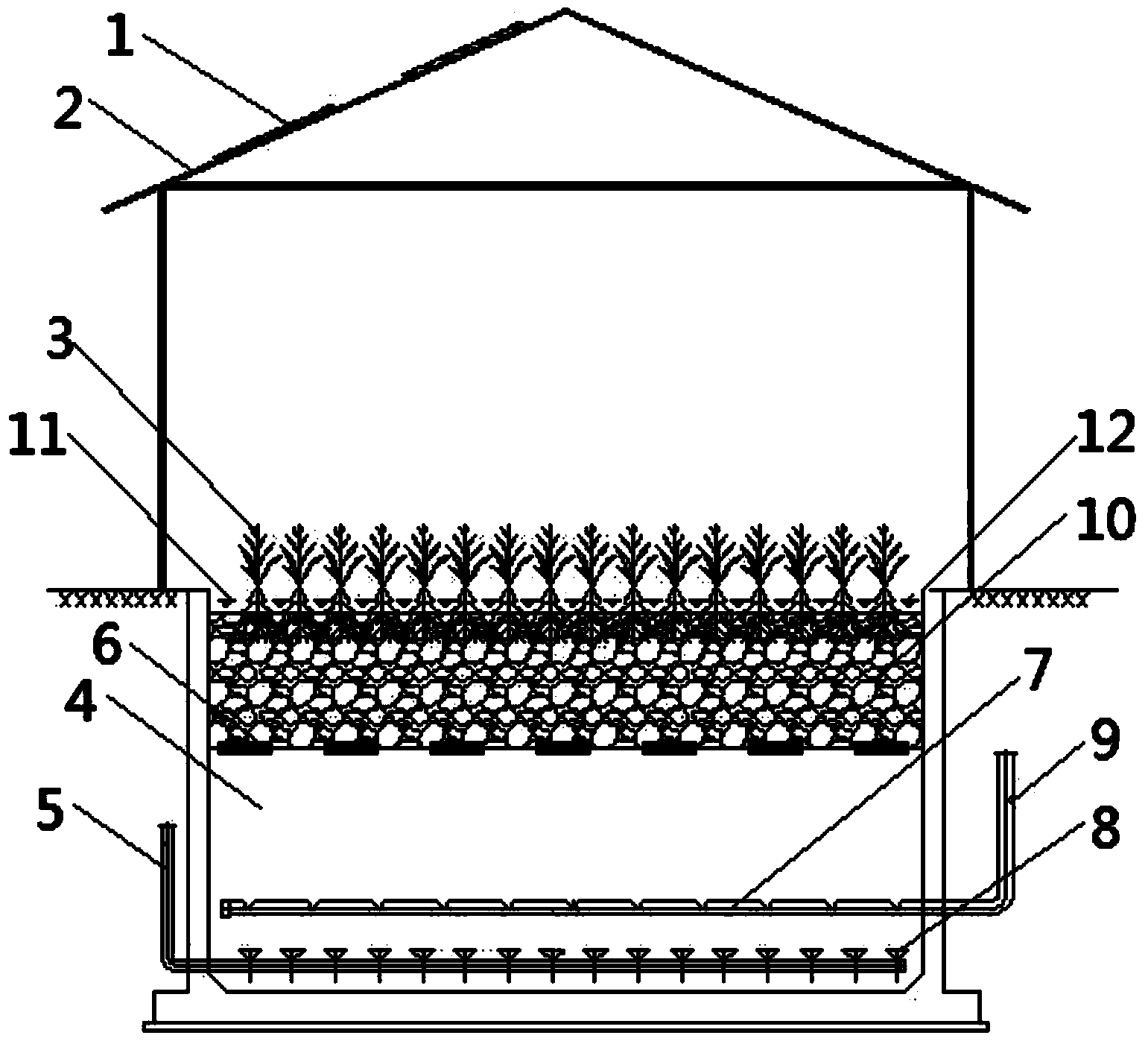

1.一种污水处理装置，其特征在于，包括污水处理池(12)，所述污水 处理池(12)下部设有输入并容纳污水的污水容纳室(4)，所述污水容纳室 (4)上方架设有承托层(6)，所述承托层(6)上方设有通过所述承托层(6) 承托的滤料层(10)，所述滤料层(10)包括下部过滤污水的过滤层，以及 上部对污水进行处理的的有机体生态处理层。
2.根据权利要求1所述的污水处理装置，其特征在于，所述污水容纳室 (4)底部包括为污水布气充氧的曝气管(5)，所述曝气管(5)由所述污水 容纳室(4)一侧的外部伸入，与污水容纳室(4)另一侧的内部相抵。
3.根据权利要求2所述的污水处理装置，其特征在于，所述曝气管(5) 沿其长度方向上上均匀设有多个与所述曝气管(5)连通的盘状的曝气盘(8)， 所述曝气盘(8)上设置有曝气孔。
4.根据权利要求2所述的污水处理装置，其特征在于，所述污水容纳室 (4)底部连接有输入污水的进水管(9)，所述进水管(9)位于所述曝气管 上方并靠近所述曝气管(5)布置。
5.根据权利要求4所述的污水处理装置，其特征在于，所述进水管(9) 的管路流通方向上均匀设置有多个等孔径的布水孔(7)。
6.根据权利要求1所述的污水处理装置，其特征在于，所述污水处理装 置顶部架设有为所述有机体生态处理层提供保温的温室(2)。
7.根据权利要求6所述的污水处理装置，其特征在于，所述温室(2) 顶部铺设有为污水处理装置提供电能太阳能电池板(1)。
8.根据权利要求1所述的污水处理装置，其特征在于，所述滤料层(10) 为供所述有机体生长的陶粒过滤层。
9.一种污水净化系统，其特征在于，包括顺序布置的粗格栅池、细格栅 池和污水处理装置，所述污水处理装置为如权利要求1至8任一项所述的污 水处理装置。
10.根据权利要求9所述的污水净化系统，其特征在于，还包括容纳所 述污水处理装置处理后的污泥的污泥浓缩池，以及对污泥脱水的污泥脱水机。
说明书
污水净化系统及污水处理装置
技术领域
本发明涉及污水处理技术领域，更具体地说，涉及一种污水处理装置。此 外，本发明还涉及一种包括上述污水处理装置的污水净化系统。
背景技术
污水通常指受一定污染的，来自生活和生产的排出水。随着我国城市化 进程的加快，目前，中小城市(镇)的污水排放量约占全国污水排放总量的 一半以上，随着未来50年城镇建设的快速发展，生活污水和工业废水的排放 量将会数倍、甚至十几倍的增加，势必加剧水环境的恶化。水环境的恶化会 影响工业、农业以及人们生活和工作的各个领域，因此，结合我国现阶段污 水排放现状，高质量、低成本的处理污水迫在眉睫。
现有技术中多采用一体化水处理设备或集成式水处理设备对污水进行净 化处理，上述两种污水处理设备的材质主要是碳钢结构，利用生物法处理污 水，即利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分 解氧化为稳定的无机物质，使污水得到净化。但是，由于微生物所处污水环 境恶劣，导致污水处理效率低，处理后的水质不好，不能彻底达标，并且要 经常对设备进行维护，清掏污泥周期短，导致管理费用增大，成本较高。
因此，如何提高污水处理的质量并降低成本，是目前本领域技术人员亟 待解决的问题。
发明内容
有鉴于此，本发明提供了一种污水处理装置，以实现提高污水处理的质 量并降低成本的目的;本发明还提供了一种包括上述污水处理装置的污水净 化系统。
为了达到上述目的，本发明提供如下技术方案：
一种污水处理装置，包括污水处理池，所述污水处理池下部设有输入并 容纳污水的污水容纳室，所述污水容纳室上方架设有承托层，所述承托层上 方设有通过所述承托层承托的滤料层，所述滤料层包括下部过滤污水的过滤 层，以及上部对污水进行处理的的有机体生态处理层。
优选地，在上述污水处理装置中，所述污水容纳室底部包括为污水布气 充氧的曝气管，所述曝气管由所述污水容纳室一侧的外部伸入，与污水容纳 室另一侧的内部相抵。
优选地，在上述污水处理装置中，所述曝气管沿长度方向上均匀设有多 个与所述曝气管连通的盘状的曝气盘，所述曝气盘上设置有曝气孔。
优选地，在上述污水处理装置中，所述污水容纳室底部连接有输入污水 的进水管，所述进水管位于所述曝气管上方并靠近所述曝气管布置。
优选地，在上述污水处理装置中，所述进水管的管路流通方向上均匀设 置有多个等孔径的布水孔。
优选地，在上述污水处理装置中，所述污水处理装置顶部架设有为所述 有机体生态处理层提供保温效应的温室。
优选地，在上述污水处理装置中，所述温室顶部铺设有为污水处理装置 提供电能的太阳能电池板。
优选地，在上述污水处理装置中，所述滤料层为供所述有机体生长的陶 粒过滤层。
本发明还提供一种污水净化系统，包括顺序布置的粗格栅池、细格栅池 和污水处理装置，所述污水处理装置为上述任一项所述的污水处理装置。
优选地，在上述污水净化系统中，还包括容纳所述污水处理装置处理后 的污泥的污泥浓缩池，以及对污泥脱水的污泥脱水机。
本发明提供的污水处理装置，污水输入至装置的污水容纳室中，污水容 纳室上方架设有承托滤料层的承托层，承托层上方承托滤料层，滤料层下部 的过滤层对污水容纳室的污水进行初步过滤，过滤后的污水进入到滤料层上 部的有机体生态处理层，有机体生态处理层可以包括微生物和植物，也可以 加入动物，这些有机生物在一起时，构成一个生态系统，通过生态系统的循 环将污水中的氮和磷等元素降解，并且这些生态系统中的有机体可以将污水 中的化合物固定为自身中的营养物质，进而在生态系统中转化，减少污泥与 臭气的排放，并且形成的生态系统即稳定又有活力，净化污水的能力大大提 高，不必经常清掏污泥等维护工作，降低了成本。
