申请日2015.01.12
公开(公告)日2015.07.15
IPC分类号C02F9/06
摘要
本实用新型涉及一种电镀工业污水处理装置，包括依次连通连接设置的电解池、搅拌池、沉淀池和集水池，电解池的底部设有污水进口，污水进口与污水管道相连接，污水管道与抽水泵相连接，污水管道内壁上均匀分布设有至少两个控流芯管，污水管道设为弯曲回旋结构，污水进口的下方设有进气口，污水进口的上方设有过滤栅，过滤栅包括设置在框架内的过滤网，过滤网的两面分别粘合敷设有太空棉层和活性炭纤维层，过滤栅的上方设有排料门，电解池的底部连接设有排污管，排污管下面连接有收污器，搅拌池设有加药口和空气进口，加药口通过加药管道与药剂罐相连接;其具有污水处理效率大大提高，效果大大提高的优点。
权利要求书

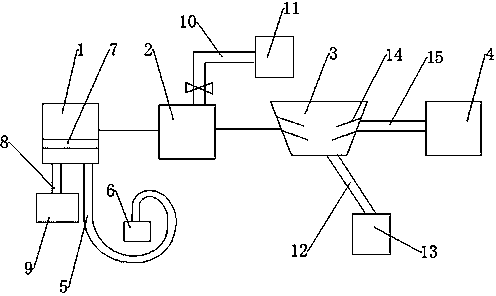

1.一种电镀工业污水处理装置，包括依次连通连接设置的电解池(1)、搅拌池(2)、沉淀池(3)和集水池(4)，其特征在于：电解池(1)的底部设有污水进口，污水进口与污水管道(5)相连接，污水管道(5)与抽水泵(6)相连接，污水管道(5)内壁上均匀分布设有至少两个控流芯管，污水管道(5)设为弯曲回旋结构，污水进口的下方设有进气口，污水进口的上方设有过滤栅(7)，过滤栅(7)包括设置在框架内的过滤网，过滤网的两面分别粘合敷设有太空棉层和活性炭纤维层，过滤栅(7)的上方设有排料门，电解池(1)的底部连接设有排污管(8)，排污管(8)下面连接有收污器(9)，搅拌池(2)设有加药口和空气进口，加药口通过加药管道(10)与药剂罐(11)相连接，加药管道(10)上设有阀体和流量计，沉淀池(3)的纵向截面设为倒梯形，沉淀池(3)的横向截面设为圆形，沉淀池(3)上设有出水口，沉淀池(3)的底部设有排污口，排污口通过排污槽(12)与集污罐(13)相连接，沉淀池(3)的内侧壁上设有内螺纹式向下倾斜的螺旋斜板(14)，沉淀池(3)的出水口与出水管道(15)相连接，出水管道(15)的内壁设有内螺纹式螺旋节流凸起，出水管道(15)与集水池(4)相连接。
2.如权利要求1所述的电镀工业污水处理装置，其特征在于：搅拌池(2)中设有连接在转动轴上的交叉式搅拌桨。
3.如权利要求2所述的电镀工业污水处理装置，其特征在于：搅拌桨的数量为两组，上面的搅拌桨的尺寸大于下面的搅拌桨的尺寸。
说明书
一种电镀工业污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及一种污水处理装置，尤其涉及一种电镀工业污水处理装置。
背景技术
目前,电镀作为一种广泛应用的工业生产流程,其利用电解的原理,在金属的表面镀上一层其他金属,从而达到抗氧化、增强硬度和光洁度，使得产品更加美观等，但是在电镀过程中会产生大量的污水，这些污水不能直接排放，必须经过处理，达到排放标准后才能被排放，现有的电镀污水处理设备多存在污水处理效率低，效果差的问题，为此，需要一种能够解决上述问题的电镀工业污水处理装置，满足实际情况的需要。
实用新型内容
本实用新型的目的在于，提供一种电镀工业污水处理装置，解决污水处理效率低，效果差的问题，使其污水处理效率大大提高，效果大大提高，满足实际工业生产的需要。
为实现上述目的，本实用新型提供一种电镀工业污水处理装置，包括依次连通连接设置的电解池、搅拌池、沉淀池和集水池，电解池的底部设有污水进口，污水进口与污水管道相连接，污水管道与抽水泵相连接，污水管道内壁上均匀分布设有至少两个控流芯管，污水管道设为弯曲回旋结构，污水进口的下方设有进气口，污水进口的上方设有过滤栅，过滤栅包括设置在框架内的过滤网，过滤网的两面分别粘合敷设有太空棉层和活性炭纤维层，过滤栅的上方设有排料门，电解池的底部连接设有排污管，排污管下面连接有收污器，搅拌池设有加药口和空气进口，加药口通过加药管道与药剂罐相连接，加药管道上设有阀体和流量计，沉淀池的纵向截面设为倒梯形，沉淀池的横向截面设为圆形，沉淀池上设有出水口，沉淀池的底部设有排污口，排污口通过排污槽与集污罐相连接，沉淀池的内侧壁上设有内螺纹式向下倾斜的螺旋斜板，沉淀池的出水口与出水管道相连接，出水管道的内壁设有内螺纹式螺旋节流凸起，出水管道与集水池相连接。
在以上方案中优选的是，搅拌池中设有连接在转动轴上的交叉式搅拌桨。
还可以优选的是，搅拌桨的数量为两组，上面的搅拌桨的尺寸大于下面的搅拌桨的尺寸。
本实用新型的电镀工业污水处理装置，能够解决污水处理效率低，效果差的问题，其具有污水处理效率大大提高，效果大大提高的优点，能够满足实际工业生产的需要。
