申请日2015.01.12
公开(公告)日2015.09.02
IPC分类号B01D36/04; E03C1/12
摘要
本实用新型设计一种家庭生活废水处理存储装置，包括储水箱，其位于所述废水处理存储装置底部;顶盖，其位于所述废水处理存储装置顶部;废水处理层，其为抽屉状，位于所述顶盖和所述储水箱之间;所述顶盖用于封闭所述废水处理层的上表面;废水接入口，其设置在所述顶盖的一角，以将废水引入所述废水处理存储装置的废水处理层。本实用新型所述装置结构简单、安装方便，制造成本低廉，废水处理效果好。
权利要求书

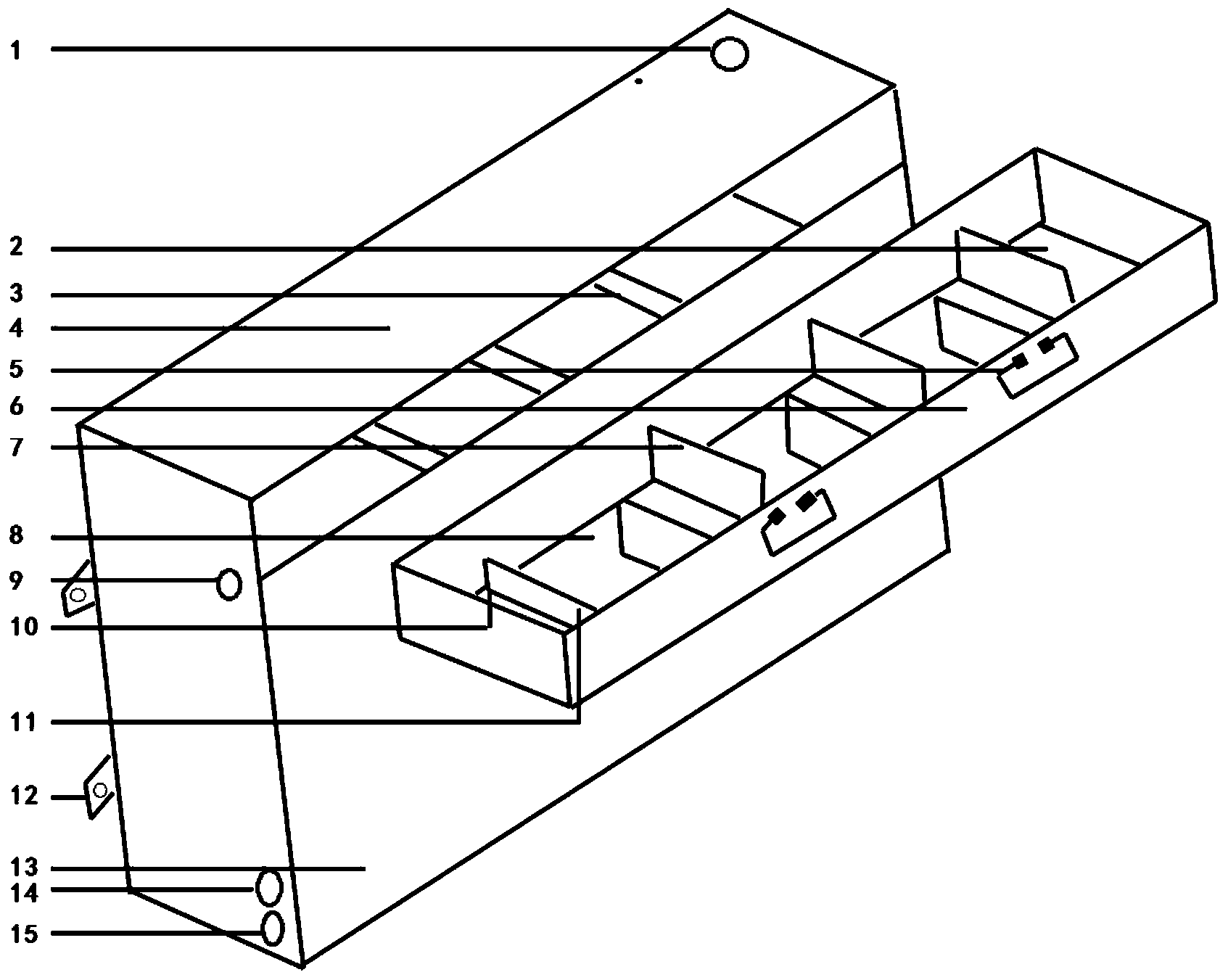

1.一种家庭生活废水处理存储装置，其特征在于，包括：
储水箱(13)，其位于所述废水处理存储装置底部;
顶盖(4)，其位于所述废水处理存储装置顶部;
废水处理层(6)，其为抽屉状，位于所述顶盖(4)和所述储水 箱(13)之间;
所述顶盖(4)用于封闭所述废水处理层(6)的上表面;
废水接入口(1)，其设置在所述顶盖(4)的一角，以将废水引 入所述废水处理存储装置的所述废水处理层(6)。
2.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，所述废水处理层(6)包括：
过滤一区(2)，其设置在所述废水接入口(1)下方;
平流沉淀区(8)，其设置在所述过滤一区(2)的后方，所述平 流沉淀区(8)交叉设置有缓冲隔板(7)，用于减缓废水流速;
阻泥挡板(11)，其设置在所述平流沉淀区(8)的后方，用于阻 挡泥沙进入所述储水箱(13);
过滤二区(10)，其设置在所述废水处理层(6)末端，并设有出 水口(16)。
3.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，所述废水处理层(6)外侧设有拉手(5)。
4.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，在所述储水箱(13)内，与所述废水处理层(6)连接位置设 有加固横撑(3)。
5.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，所述储水箱(13)箱体侧面设有固定支架(12)。
6.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，所述储水箱(13)一侧低于所述废水处理层(6)处设有溢水 口(9)。
7.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，所述储水箱(13)侧面底部设有户内循环管道接口(14)和排 污口(15)。
8.根据权利要求1所述的家庭生活废水处理存储装置，其特征 在于，所述过滤一区(2)内放置筛状过滤装置;所述过滤二区(10) 内放置过滤棉。
说明书
家庭生活废水处理存储装置
技术领域
本实用新型涉及家庭生活废水处理和户内循环利用领域，更具体 地说，特别涉及一种家庭生活废水处理存储装置。
背景技术
我国是一个水资源短缺的国家，水资源总量28412亿立方米，人 均占有水资源量不足2200立方米，约为世界平均水平的30%，且分 布不均，水资源短缺已成为经济社会可持续发展的重要制约因素。
2000年,《中共中央关于制定国民经济和社会发展第十个五年计 划的建议》中首次提出：“要大力推行各种节水措施，发展节水型农 业、工业和服务业，建立节水型社会。”节水型社会的建设根本在于 节约用水，节约用水是实施可持续发展战略的重要措施。据我国住房 和城乡建设部2012年发布的《中国城镇供水状况公报(2006-2010)》 中提供的数据，2010年全国城镇人均日生活用水量为146.5升。一家 三口用水总量为439.5升。城市生活节水对于促进节水型社会建设具 有重要意义。而对于一个城市居民来说，更重要的是注重在生活中节 约用水，提高水资源利用率。
目前城市节水主要靠城市污水经处理设施深度净化处理后，建设 中水管网进入社区。目前小区中水设备以及运行成本高，无法实现小 区内的中水循环使用。已有的生活废水二次利用装置设备等，或设计 复杂，成本高昂;或操作繁琐，自动化程度低;或需要化学生物制剂 加入，技术性要求高，有些设计产品甚至无实际意义，均不能满足需 求，因家庭生活废水不能再次利用，造成大量浪费。
实用新型内容
为解决上述问题，本实用新型的目的是提供一种家庭生活废水处 理存储装置，为家庭生活用水的户内循环再利用打下良好地物质基础。
为此，本实用新型提供了如下技术方案。
一种家庭生活废水处理存储装置，包括：
储水箱，其位于所述废水处理存储装置底部;
顶盖，其位于所述废水处理存储装置顶部;
废水处理层，其为抽屉状，位于所述顶盖和所述储水箱之间;
所述顶盖用于封闭所述废水处理层的上表面，同时直到防臭作用;
废水接入口，其设置在所述顶盖的一角，所述废水接入口可与洗 手盆、厨房下水管道及洗衣机出水管相连接，以将废水引入所述废水 处理存储装置的废水处理层;
其中，所述废水处理层包括：
过滤一区，其设置在所述废水接入口下方;
平流沉淀区，其设置在所述过滤一区的后方;所述平流沉淀区交 叉设置有缓冲隔板;所述缓冲隔板用于减缓废水流速，延长流水距离， 所述平流沉淀区增大了水流面积，可以更加有效地沉淀比重较大的杂 质，加强沉淀效果;
阻泥挡板，其设置在所述平流沉淀区的后方，用于阻挡泥沙进入 所述储水箱;
过滤二区，其设置在所述废水处理层末端，并设有出水口。
进一步的，所述废水处理层外侧设有拉手，可以方便地将废水处 理层拉出废水处理存储装置外部进行清洗。
进一步的，在所述储水箱内，与所述废水处理层连接位置设有加 固横撑，以避免储水箱箱体变形，同时方便了废水处理层的稳定和推 拉。
进一步的，所述储水箱箱体侧面设有储水箱固定支架，可以将废 水处理存储装置固定在合适隐蔽的墙体上。
进一步的，所述储水箱一侧低于所述废水处理层处设有溢水口， 所述溢水口与下水道相连，可以将储水箱内多余水排出储水箱，避免 外溢。
进一步的，所述储水箱侧面底部设有户内循环管道接口和排污口， 所述户内循环管道接口与家庭生活废水户内循环系统相连接，经水泵、 阀门、管道等装置连接到用水部位;所述排污口与下水管道相连，定 期清理排放储水箱内的淤积泥沙。
进一步的，所述过滤一区内放置筛状过滤装置，用于过滤较大的 颗粒状杂质;所述过滤二区内放置过滤棉，过滤质量轻、体积小的杂 质。
