申请日2015.01.12
公开(公告)日2015.07.15
IPC分类号F16L9/22
摘要
本实用新型涉及一种污水处理用管道，包括圆柱形的管体，管体的两端的外侧设有外螺纹段，管体的两端的内侧沿圆周设有纵向的由内至外的倾斜台段，倾斜台段的纵向截面为梯形，倾斜台段的横向截面为圆形，管体之间通过方形的接头相连接，接头的内部开设有圆孔，圆孔的中心位置处沿径向设有过滤网，过滤网的两侧的圆孔处均设有与管体的外螺纹段相配合的内螺纹段，管体通过外螺纹段和内螺纹段相配合与接头相连接，接头的两端与管体相接触的位置处均固定设有密封圈。其具有不易堵塞,工作效率高,使用寿命长的优点。
权利要求书

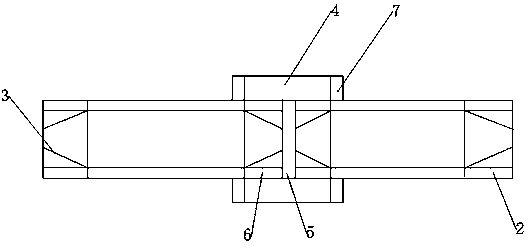

1.一种污水处理用管道，包括圆柱形的管体(1)，其特征在于:管体(1)的两端的外侧设有外螺纹段(2)，管体(1)的两端的内侧沿圆周设有纵向的由内至外的倾斜台段(3)，倾斜台段(3)的纵向截面为梯形，倾斜台段(3)的横向截面为圆形，管体(1)之间通过方形的接头(4)相连接，接头(4)的内部开设有圆孔，圆孔的中心位置处沿径向设有过滤网(5)，过滤网(5)的两侧的圆孔处均设有与管体(1)的外螺纹段(2)相配合的内螺纹段(6)，管体(1)通过外螺纹段(2)和内螺纹段(6)相配合与接头(4)相连接，接头(4)的两端与管体(1)相接触的位置处均固定设有密封圈(7)。
2.如权利要求1所述的污水处理用管道，其特征在于，接头(4)的下面设有抗腐蚀垫。
3.如权利要求2所述的污水处理用管道，其特征在于，管体(1)的下面设有抗腐蚀垫。
4.如权利要求1-3中任一项所述的污水处理用管道，其特征在于，接头(4)上设有提手。
说明书
一种污水处理用管道
技术领域
本实用新型属于污水处理技术领域，涉及一种管道，尤其涉及一种污水处理用管道。
背景技术
目前,随着工业的快速发展，其排放的污水量也日益加大，工业污水中多含有各种杂质和有毒有害物质,不能直接排放，否则对环境破坏和对人体的伤害非常大，现有的污水处理用管道多存在易堵塞,工作效率低,使用寿命短等问题,为此,需要一种能够解决上述问题的污水处理用管道,使其不易堵塞,工作效率高,使用寿命长,满足实际污水处理工作的需要。
实用新型内容
本实用新型的目的在于，提供一种污水处理用管道，解决易堵塞,工作效率低,使用寿命短等问题, 使其不易堵塞,工作效率高,使用寿命长,满足实际污水处理工作的需要。
为实现上述目的，本实用新型提供一种污水处理用管道，包括圆柱形的管体，管体的两端的外侧设有外螺纹段，管体的两端的内侧沿圆周设有纵向的由内至外的倾斜台段，倾斜台段的纵向截面为梯形，倾斜台段的横向截面为圆形，管体之间通过方形的接头相连接，接头的内部开设有圆孔，圆孔的中心位置处沿径向设有过滤网，过滤网的两侧的圆孔处均设有与管体的外螺纹段相配合的内螺纹段，管体通过外螺纹段和内螺纹段相配合与接头相连接，接头的两端与管体相接触的位置处均固定设有密封圈。
在以上方案中优选的是，接头的下面设有抗腐蚀垫。
还可以优选的是，管体的下面设有抗腐蚀垫。
还可以优选的是，接头上设有提手。
本实用新型的污水处理用管道，能够解决易堵塞,工作效率低,使用寿命短等问题, 其具有不易堵塞,工作效率高,使用寿命长的优点,满足实际污水处理工作的需要。
