申请日2014.12.17
公开(公告)日2015.05.13
IPC分类号F04D13/08; F04D29/00
摘要
本实用新型属于铝加工废水循环技术领域;具体的说是涉及一种废水循环潜水泵进水节，主要是为了提供一种可拆卸的结构简单的潜水泵进水节装置，方便工人的及时更换，降低工人的劳动强度，提高生产效率，降低企业成本，提供了一种废水循环潜水泵进水节，包括进水节本体，进水节本体的内侧设置为斜坡型，在进水节本体内侧的下部位置设置有支撑台，在进水节本体的外侧两端部设置有连接台，在连接台的中间位置处设置有螺纹孔，所述的螺纹孔的公称直径为20mm，进水节本体与连接台为整体铸造成型，本实用新型简单实用，极大的降低了工人的劳动强度，提高了企业的生产效率，降低了企业的生产成本。

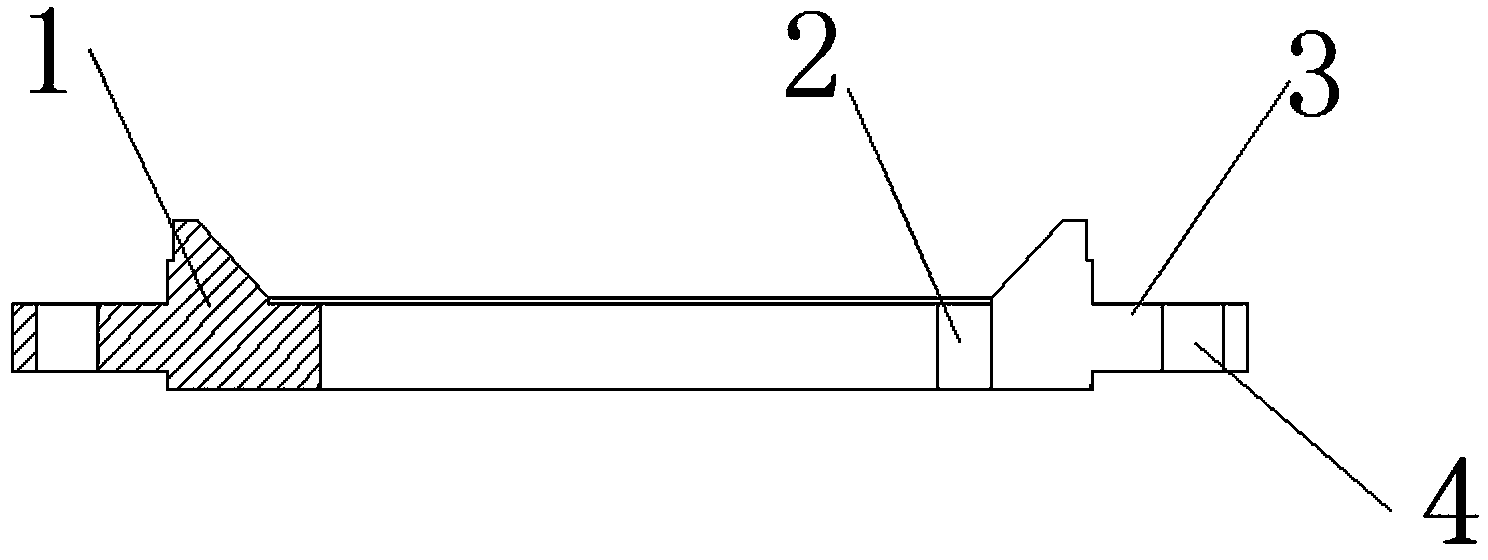

摘要附图
权利要求书
1.一种废水循环潜水泵进水节，包括进水节本体;其特征在于：进水节本体的内侧设置为斜坡型，在进水节本体内侧的下部位置设置有支撑台，在进水节本体的外侧两端部设置有连接台，在连接台的中间位置处设置有螺纹孔。
2.根据权利要求1所述的废水循环潜水泵进水节，其特征在于：所述的螺纹孔的公称直径为20mm。
3.根据权利要求1所述的废水循环潜水泵进水节，其特征在于：进水节本体与连接台为整体铸造成型。
说明书
一种废水循环潜水泵进水节
技术领域
本实用新型属于铝加工废水循环技术领域;具体的说是涉及一种废水循环潜水泵进水节。
背景技术
铝加工行业在生产过程中会产生大量的废水排放，工业废水需要循环利用，在循环利用中需要大量的潜水泵，由于废水的金属杂质含量大，腐蚀性强，会造成潜水泵进水节的损坏，然而过去的进水节为一体结构，包括电机法兰，支撑架，支撑架中部的轴架，叶轮法兰，由于废水的金属杂质含量大，腐蚀性强，造成轴架内轴承的磨损较大，电机通过轴传动给叶轮时，造成进水节的损伤，需要更换整个进水节，工人劳动强度大，维修费用高。
发明内容
本实用新型的发明目的：
主要是为了提供一种可拆卸的结构简单的潜水泵进水节装置，方便工人的及时更换，降低工人的劳动强度，提高生产效率，降低企业成本。
本实用新型的技术方案为：
提供了一种废水循环潜水泵进水节，包括进水节本体，进水节本体的内侧设置为斜坡型，在进水节本体内侧的下部位置设置有支撑台，在进水节本体的外侧两端部设置有连接台，在连接台的中间位置处设置有螺纹孔，所述的螺纹孔的公称直径为20mm，进水节本体与连接台为整体铸造成型。
本实用新型的有益效果是：
有效的提高了工人更换排污潜水泵的效率，降低了工人的劳动强度，提高了企业效益。
