申请日2015.01.12
公开(公告)日2015.07.15
IPC分类号C02F9/14
摘要
本实用新型涉及一种食品工业污水处理装置，包括依次连接的污水收集池、冷却器、隔油器、沉淀器、生物处理池、紫外线杀菌器和回收水收集池;冷却器包括设有预冷机的冷却池，污水收集池上设有排水管，排水管上设有阀体, 排水管内部均匀间隔设有圆形带偏心透孔的稳流圈，污水收集池通过排水管与冷却池相连接;隔油器包括设有进水口和出水口的外桶，外桶内设有油污桶，油污桶内设有连接在主轴上的吸油格栅片，油污桶上设有与外通体的进水口相连接的进水孔，油污桶的底部设有至少两层过滤网,过滤网上设有提手;其具有适用范围广，处理效果好，成本低廉，维护操作简便，消耗能源资源小的优点。
权利要求书

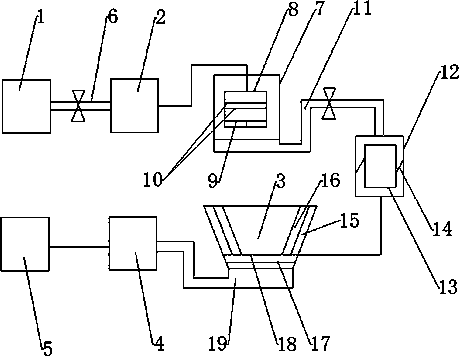

1.一种食品工业污水处理装置，包括依次连接的污水收集池(1)、冷却器(2)、隔油器、沉淀器、生物处理池(3)、紫外线杀菌器(4)和回收水收集池(5);其特征在于：冷却器(2)包括设有预冷机的冷却池，污水收集池(1)上设有排水管(6)，排水管(6)上设有阀体, 排水管(6)内部均匀间隔设有圆形带偏心透孔的稳流圈，污水收集池(1)通过排水管(6)与冷却池相连接;隔油器包括设有进水口和出水口的外桶(7)，外桶(7)内设有油污桶(8)，油污桶(8)内设有连接在主轴上的吸油格栅片(9)，油污桶(8)上设有与外桶(7)的进水口相连接的进水孔，油污桶(8)的底部设有至少两层过滤网(10),过滤网(10)上设有提手,过滤网(10)下面的油污桶(8)的底壁上均匀分布设有过滤孔，过滤孔与出水管(11)相连接，出水管(11)上设有阀体;沉淀器包括外圆柱罐(12)和设置在外圆柱罐(12)内侧的中间位置的内圆柱罐(13)，外圆柱罐(12)与内圆柱罐(13)之间径向均匀设有至少两个斜板(14)，外圆柱罐(12)与内圆柱罐(13)的底部设有缓冲槽，外圆柱罐(12)和内圆柱罐(13)的顶部设有与出水管(11)相连接的进水管道，外圆柱罐(12)和内圆柱罐(13)的底部设有出水管道，出水管道与生物处理池(3)相连接;生物处理池(3)的纵向截面为倒梯形, 生物处理池(3)的横向截面为方形, 生物处理池(3)的周围设有围栏，生物处理池(3)的倾斜侧壁上铺设有土壤层(15),土壤层(15)上设有水生植物层(16), 生物处理池(3)的下部设有支撑孔板(17)，支撑孔板(17)上铺设有砂土层(18)，生物处理池(3)的底部设有出水通道(19)，出水通道(19)内部均匀间隔设有圆形带偏心透孔的稳流圈，出水通道(19)通过紫外线杀菌器(4)与回收水收集池(5)相连接。
2.如权利要求1所述的食品工业污水处理装置，其特征在于：过滤网(10)上的提手设为圆环形。
3.如权利要求1或2所述的食品工业污水处理装置，其特征在于：回收水收集池(5)上设有盖子。
说明书
一种食品工业污水处理装置
技术领域
本实用新型属于污水处理技术领域，涉及一种污水处理装置，尤其涉及一种食品工业污水处理装置。
背景技术
目前,随着食品工业的大力发展,每年排放的污水量很大,排放后的污水处理力度不够,对环境造成很大破坏,食品行业的炼油污水是原油炼制和加工及油品水洗等过程中产生的一种工业含油污水,其炼油污水的浓度高,成分较为复杂,含大量的重油污等化学物质,浓度高而且毒性大,耗氧严重,现有的食品工业污水处理装置多存在适用范围受限,处理效果较差,成本昂贵,操作维护繁琐,消耗能源资源大等问题,为此,需要一种能够接上述问题的食品工业污水处理装置,满足实际环保工程的需要。
实用新型内容
本实用新型的目的在于，提供一种食品工业污水处理装置，解决适用范围受限,处理效果较差,成本昂贵,操作维护繁琐,消耗能源资源大等问题,使其适用范围广，处理效果好，成本低廉，维护操作简便，消耗能源资源小，满足实际情况的需要。
为实现上述目的，本实用新型提供一种食品工业污水处理装置，包括依次连接的污水收集池、冷却器、隔油器、沉淀器、生物处理池、紫外线杀菌器和回收水收集池;冷却器包括设有预冷机的冷却池，污水收集池上设有排水管，排水管上设有阀体, 排水管内部均匀间隔设有圆形带偏心透孔的稳流圈，污水收集池通过排水管与冷却池相连接;隔油器包括设有进水口和出水口的外桶，外桶内设有油污桶，油污桶内设有连接在主轴上的吸油格栅片，油污桶上设有与外桶的进水口相连接的进水孔，油污桶的底部设有至少两层过滤网,过滤网上设有提手,过滤网下面的油污桶的底壁上均匀分布设有过滤孔，过滤孔与出水管相连接，出水管上设有阀体;沉淀器包括外圆柱罐和设置在外圆柱罐内侧的中间位置的内圆柱罐，外圆柱罐与内圆柱罐之间径向均匀设有至少两个斜板，外圆柱罐与内圆柱罐的底部设有缓冲槽，外圆柱罐和内圆柱罐的顶部设有与出水管相连接的进水管道，外圆柱罐和内圆柱罐的底部设有出水管道，出水管道与生物处理池相连接;生物处理池的纵向截面为倒梯形, 生物处理池的横向截面为方形, 生物处理池的周围设有围栏，生物处理池的倾斜侧壁上铺设有土壤层,土壤层上设有水生植物层, 生物处理池的下部设有支撑孔板，支撑孔板上铺设有砂土层，生物处理池的底部设有出水通道，出水通道内部均匀间隔设有圆形带偏心透孔的稳流圈，出水通道通过紫外线杀菌器与回收水收集池相连接。
在以上方案中优选的是，过滤网上的提手设为圆环形。
还可以优选的是，回收水收集池上设有盖子。
本实用新型的食品工业污水处理装置，能够解决适用范围受限,处理效果较差,成本昂贵,操作维护繁琐,消耗能源资源大等问题,其具有适用范围广，处理效果好，成本低廉，维护操作简便，消耗能源资源小的优点，满足实际情况的需要。
