申请日2014.11.14
公开(公告)日2015.03.04
IPC分类号B01D29/13
摘要
本发明公开了一种污水过滤池，包括水池，过滤架，过滤网篮，所述过滤架设置于水池底部，过滤篮网设活动安装过滤架内并设置于水池底部，所述水池侧壁底部设置有漏水孔，所述过滤架为半密封设置，水池底部漏水孔部分设置在过滤架内，所述过滤篮网为抽拉式安装于过滤架上;在水池侧壁底部设置有可活动挡板的漏水孔，可以很好的保证水池的存、放水功能，漏水孔可以初步的过滤掉大体积的杂物，过滤篮网的设置可以很好的将水池漏下的污水进一步过滤，抽拉式可以方便过滤篮网的杂物清理和放置。
权利要求书
1.一种污水过滤池，其特征在于，包括水池，过滤架，过滤篮网，所述过滤架设置于水池底部，过滤篮网活动安装于过滤架内同时设置于水池底部，所述水池侧壁底部设置有漏水孔，所述过滤架为半密封设置，水池底部漏水孔部分设置在过滤架内，所述过滤篮网为抽拉式安装于过滤架上。
2.如权利要求1所述污水过滤池，其特征在于，所述水池侧壁还设置有内层，内层设置有活动挡板。
3.如权利要求1所述污水过滤池，其特征在于，所述过滤架底部为漏斗式设置。
4.如权利要求1所述污水过滤池，其特征在于，所述过滤篮网面积大于水池底部面积。
5.如权利要求1所述污水过滤池，其特征在于，所述漏水孔大于过滤篮网滤孔。
说明书
一种污水过滤池
技术领域
本发明涉及一种过滤池，尤其涉及一种简易的适用多种场合的污水过滤池。
技术背景
我们每家每户每天都会产生许多生活废水，许多人不知怎样利用它们，便将它们随意泼洒、浪费。这样做不仅污染了环境，还带来了水资源危机。结构简易，方便实用的“污水过滤池”就是可以将生活废水转化为我们平时的饮用水或生活用水。
目前市场上使用的家庭污水过滤池都市一个简单的水池，在池底部漏水处设置一道过滤的篮网，此设计滤过口过小，大量杂物堵塞在过滤口，影响过水速度，而且部分细小的杂物进入下水道，长时间会堵塞，影响使用效果。
当前，在处理废水方面虽然措施很多，尤其是在对污水前期的初步过滤上，是影响整个处理和后续处理的关键步骤，前期污水处理设备对污水的过滤效果越彻底，在处理后续的过程中，使用的步骤越少，花费的人力、物力也越低对整个污水设备的使用价值也就越高，普遍使用的效率也会越高。
按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。
针对水资源紧缺现象，现在市场上已经出现了许多过滤产品，但多数是针对工业污水以及饮用水的过滤和净化，且造价很高，在家庭废水的再利用这个环节仍然存在很大的空白。通过各方面的调查，理论与实践相结合，设计出了家庭废水处理器。
家庭多用废水处理器主要是用于方便洗菜，然后将洗菜、洗手等产生 的生活废水进行一个过滤处理，将处理后的净化水通过传感器，水泵实现循环利用，实现了水的重复利用，节约用水。
如今全球大力提倡的节约政策，为响应我国建设节约型社会，建设节约型国家做出一分贡献。
如公开号为CN 203653291 U公开日为2014年6月18日实用新型专利，该专利公开了一种家用污水处理器，包括两个水桶，两个水桶底部相通，所述相通处设置活性炭块，其中一水桶又高又细，另一水桶又粗又矮，所述两个水桶中都设置内壁、内底，所述内壁是由长方形板围成的管状，所述内壁贴在整个水桶壁上，所述内底是一块圆板，所述内底覆盖整个水桶底，所述内壁、内底上分别设有提手，优点是头发等杂质清理方便，器壁上的污物容易清理，处理后的水可以二次利用，但对于污水中存在大小不等的杂物处理上，缺少有效的解决，而且活性炭的使用量也很大，虽然对水质的过滤很有效，但其工作的效率会大大降低。
如公开号为CN 203112612 U公开日为2013年8月7日实用新型专利，该专利公开了一种家用简易污水处理器，包括箱体，所述箱体上安装有处理器盖，所述箱体内的一侧安装有沉淀池，另一侧设有储水箱，所述箱体上设有污水进口和出水口，所述污水进口与所述沉淀池连通，所述出水口与储水箱连通，所述沉淀池的通过污水过滤层与所述储水箱连通，优点具有结构简单、使用方便、成本低廉和节能减排等优点，本装置处理后的生活污水变成清澈干净的水质, 可以大大节约生活用水，达到重复利用的水资源的作用，但其对于污水中存在的悬浮性杂物的清理缺少有效的处理，且其处理的过程需要大空间来让污水沉淀，时间一长，污水中容易产生细菌，水质影响较大。
如公开号为CN 202315459 U公开日为2012年7月11日实用新型专利，本实用新型公开了一种家用污水处理器，涉及一种日常生活用品。本实用新型包括设有进水口和出水口的水箱体，其特殊之处在于：所述的水箱体内设有上下排列的第一过滤层和第二过滤层，所述水箱体内的第二过滤层下方为储水箱。本实用新型的家用污水处理器的有益效果：结构简单，使用方便，经济适用，操作简单，节约用水，适用于家庭污水处理，但其在过滤层在，第一层的杂物过多后会堵塞底部的漏水孔，使得上层的过滤效果大大降低，而且其都为上下连接式的结构，在拆卸清理上，会很不方便，操作过程也会比较繁琐。
发明内容
针对上述出现的问题，本发明提出了一种结果有效，设计合理，处理污水有效的污水过滤池。
技术方案
具体通过如下方案实施：

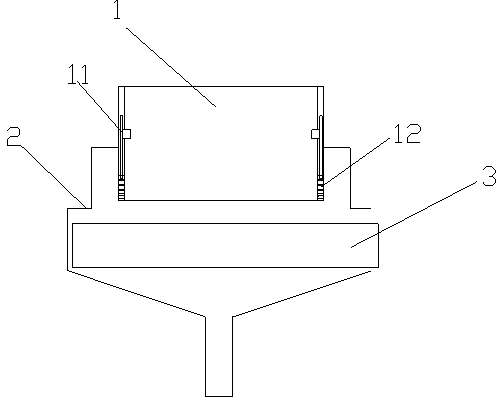

一种污水过滤池，包括水池，过滤架，过滤篮网，所述过滤架设置于水池底部，过滤篮网活动安装于过滤架内同时设置于水池底部，所述水池侧壁底部设置有漏水孔，所述过滤架为半密封设置，水池底部漏水孔部分设置在过滤架内，所述过滤篮网为抽拉式安装于过滤架上。
所述水池侧壁还设置有内层，内层设置有活动挡板。
所述过滤架底部为漏斗式设置。
所述过滤篮网面积大于水池底部面积。
所述漏水孔大于过滤篮网滤孔。
有益效果
与现有技术相比，具有的有益效果为：
1、 在水池侧壁开设漏水孔，区别于以往的底部开设漏水孔的方式，侧壁开设漏水孔，可以很好的将水池中的杂物沉积在池底，水从侧边流出，减少堵塞漏水孔;
2、 在侧壁的漏水孔处设置有活动挡板，可以活动控制漏水孔的放水和闭合，较以往的塞子，更能方便使用;
3、 侧壁开设的漏水孔可以初步的过滤水池中较大的杂物，对污水进行初步的过滤处理;
4、 过滤篮网的设置可以第二次有效的对初步处理的污水进行在过滤，对污水中存在的较小的杂质进行过滤，有效保证过滤后的污水能够在此利用;
5、 过滤篮网抽拉式的设计，可以方便的便于安装和拆换清洗。
