申请日2014.12.17
公开(公告)日2015.05.06
IPC分类号C02F11/14; C02F3/30
摘要
本实用新型提出了一种污水处理厂综合处理工房，包括：生化反应区和污泥处理区;所述生化反应区分为预缺氧区、厌氧区、缺氧区、好氧区以及后续的管道混合器，各池由钢筋砼结构的隔板分隔，污水通过池底的预留洞在各区域流通，池内壁上设有用于收集出水的三角堰集水槽;所述污泥处理区通过管道混合器与生化反应区连接，包括沉淀池、污泥处理系统、污水池、加药间、消毒监控渠和消防水泵间。本实用新型占地紧凑、运行费用低廉、管理智能化、能耗低、空间布局合理、外部造型美观。

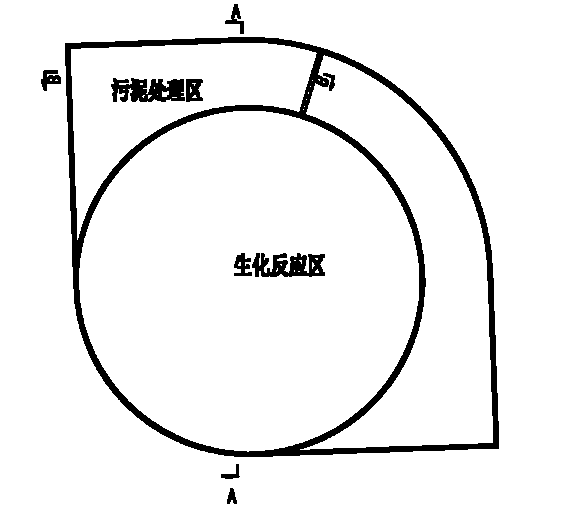

摘要附图
权利要求书
1.一种污水处理厂综合处理工房，其特征在于，包括：生化反应区和污泥处理区;所述生化反应区分为预缺氧区、厌氧区、缺氧区、好氧区以及后续的管道混合器，污水通过池底的预留洞在各区域流通;所述污泥处理区包括沉淀池、污泥处理系统、污水池、加药间、消毒监控渠和消防水泵间;所述污泥处理系统包括污泥浓缩池、污泥螺旋杆泵和板框压滤机。
2.根据权利要求1所述的综合处理工房，其特征在于，所述污泥处理区与所述生化反应区通过管道混合器连接。
3.根据权利要求1所述的综合处理工房，其特征在于，所述污泥浓缩池为一体化设备，通过污水管与所述污水池连接，利用污泥管与所述污泥螺旋杆泵连接，所述污泥螺旋杆泵与所述板框压滤机则通过污泥管连接。
说明书
一种污水处理厂综合处理工房
技术领域
本实用新型涉及生活污水处理领域，尤其涉及一种污水处理厂综合处理工房。
背景技术
现阶段我国对污水处理厂占地面积的控制越来越严格，目前的污水处理主体生产设备大多存在占地或者建设面积过大、投资费用过高、运行管理复杂等缺陷。
我国城镇生活污水随城市化发展以及人民生活水平的提高，呈现排放量逐年递增且污水成分日趋复杂的趋势，有效处理生活污水是解决水环境污染的关键。
传统污水处理厂厂区在污水生化处置和污泥浓缩脱水过程，会散发臭气，臭气严重影响厂区周围居民生活质量。而一般污水处理厂由于生产设备的运行，水泵、风机等辅助设备的工作以及变电站、办公区等会产生噪音，也会对居民住宅区产生一定影响。
发明内容
本实用新型针对现阶段污水处理厂布局和工艺的不足之处，提出一种占地紧凑、运行费用低廉、管理智能化、能耗低的污水综合处理工房。
本实用新型采用如下技术：一种污水处理厂的综合处理工房，包括：生化反应区和污泥处理区;所述生化反应区分为预缺氧区、厌氧区、缺氧区、生物流化床以及后续的管道混合器，污水通过池底的预留洞在各区域流通，池内壁上设有用于收集出水的三角堰集水槽;所述污泥处理区通过管道混合器与生化反应区连接，包括沉淀池、污泥处理系统、污水池、加药间、消毒监控渠和消防水泵间。
本实用新型所述生化反应区采用以厌氧生化过程为主，以好氧综合生物处理为辅的工艺技术路线，从根本上克服传统技术能耗高、污泥多以及适用性差的缺陷。该工艺技术处理污水后出水稳定，水质达标;运行费用较常规技术低;建设周期短;设施运行中无异味、无噪声;管理智能化，可无人值守;抗负荷冲击能力强。
本实用新型所述污泥处理系统污泥浓缩采用一体化设备，占地面积小，输送过程能耗低;可自动运行，降低人工费。
本实用新型所述综合处理工房属独立建筑，封闭性强，隔绝工艺中不可避免产生的噪音和臭气，臭气经管道收集进入臭气处理间进行集中处理;建筑物内部分区合理紧凑，达到对污水的高效处理;外部造型美观，有别于传统污水处理厂厂区建筑，可观赏性强。
本实用新型所达到的有益效果是：
降低了污水处理综合运行费用，实现了污水的高效处理，提高了土地的利用率，使臭气和噪音对周围环境的影响因建筑物本身特点达到最小化，增加了污水处理厂建筑物的可观赏性。
