申请日2014.12.17
公开(公告)日2015.04.29
IPC分类号C02F3/08
摘要
本实用新型公开了一种新型生物流化床污水处理系统，它包括生物反应池(1)、设置在生物反应池(1)内的曝气装置(2)、设置在生物反应池(1)中部的拦截装置、设置在生物反应池(1)底部的排泥装置(3)、单螺旋输料装置(4)和水泵(5)，拦截装置由上拦截网(6)和下拦截网(7)组成，上拦截网(6)设置在下拦截网(7)的上方，且上拦截网(6)与下拦截网(7)之间设置有生物流化床悬浮载体(8)，曝气装置(2)设置在下拦截网(7)与排泥装置(3)之间。本实用新型的有益效果是：结构紧凑、提高污水净化效率、能提高系统的污水净化能力、操作简单、成本低。

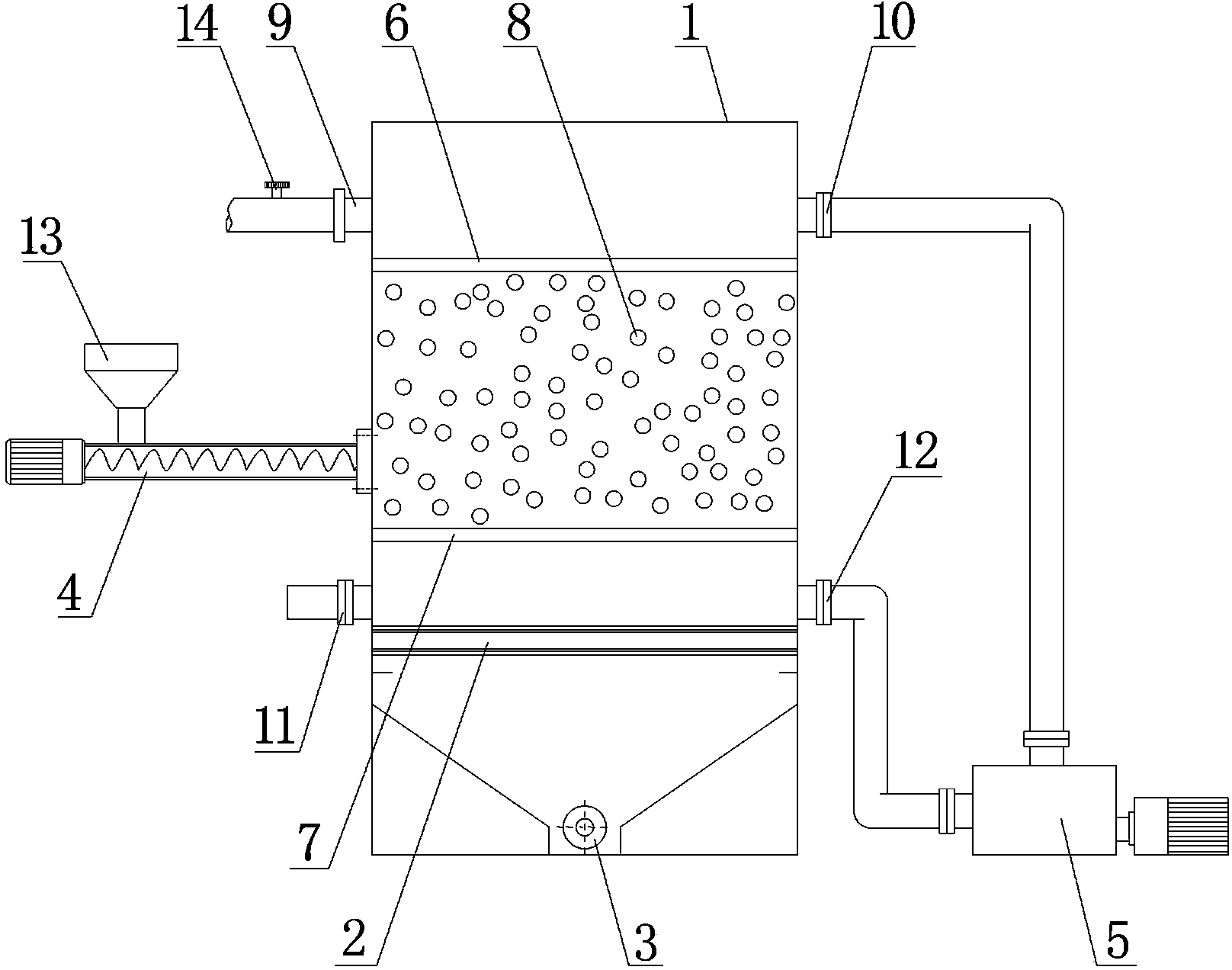

摘要附图
权利要求书
1.一种新型生物流化床污水处理系统，其特征在于：它包括生物反应池(1)、设置在生物反应池(1)内的曝气装置(2)、设置在生物反应池(1)中部的拦截装置、设置在生物反应池(1)底部的排泥装置(3)、单螺旋输料装置(4)和水泵(5)，所述的拦截装置由上拦截网(6)和下拦截网(7)组成，上拦截网(6)设置在下拦截网(7)的上方，且上拦截网(6)与下拦截网(7)之间设置有生物流化床悬浮载体(8)，所述的曝气装置(2)设置在下拦截网(7)与排泥装置(3)之间;
所述的生物反应池(1)的上端设置有进液口A(9)和进液口B(10)，进液口A(9)和进液口B(10)均设置在上拦截网(6)的上方，生物反应池(1)的下端设置有出液口C(11)和出液口D(12)，出液口C(11)和出液口D(12)均设置在曝气装置(2)与下拦截网(7)之间，所述的单螺旋输料装置(4)的出料口与生物反应池(1)连通且设置在上拦截网(6)与下拦截网(7)之间，单螺旋输料装置(4)上设置有加料仓(13);
所述的水泵(5)的吸水口与出液口D(12)连接，水泵(5)的出水口与进液口B(10)连接。
2.根据权利要求1所述的一种新型生物流化床污水处理系统，其特征在于：所述的进液口A(9)上设置有流量调节阀(14)。
3.根据权利要求1所述的一种新型生物流化床污水处理系统，其特征在于：所述的单螺旋输料装置(4)设置在生物反应池(1)的外壁上。
4.根据权利要求1或3所述的一种新型生物流化床污水处理系统，其特征在于：所述的单螺旋输料装置(4)和水泵(5)设置在生物反应池(1)的两侧。
说明书
一种新型生物流化床污水处理系统
技术领域
本实用新型涉及污水处理的技术领域，特别是一种新型生物流化床污水处理系统。
背景技术
目前，随着社会发展，水资源的短缺、环境的污染的问题已经什么严重，污水、废水的处理便晓得尤为重要，近20年来，城市污水处理技术已有较大的发展，生物流化床污水处理系统以其传质效果好、运行可靠、微生物活性强等特点，得到了广泛的应用。但目前的生物流化床污水处理系统仍然存在较大的缺陷，主要体现在：净化能力低，污水处理效率不高，同时没有进行深度净化处理，污水的净化指标已经不能达到国家排放标准。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种结构紧凑、提高污水净化效率、能提高系统的污水净化能力、操作简单、成本低的新型生物流化床污水处理系统。
本实用新型的目的通过以下技术方案来实现：一种新型生物流化床污水处理系统，它包括生物反应池、设置在生物反应池内的曝气装置、设置在生物反应池中部的拦截装置、设置在生物反应池底部的排泥装置、单螺旋输料装置和水泵，所述的拦截装置由上拦截网和下拦截网组成，上拦截网设置在下拦截网的上方，且上拦截网与下拦截网之间设置有生物流化床悬浮载体，所述的曝气装置设置在下拦截网与排泥装置之间;
所述的生物反应池的上端设置有进液口A和进液口B，进液口A和进液口B均设置在上拦截网的上方，生物反应池的下端设置有出液口C和出液口D，出液口C和出液口D均设置在曝气装置与下拦截网之间，所述的单螺旋输料装置的出料口与生物反应池连通且设置在上拦截网与下拦截网之间，单螺旋输料装置上设置有加料仓;
所述的水泵的吸水口与出液口D连接，水泵的出水口与进液口B连接。
所述的进液口A上设置有流量调节阀。
所述的单螺旋输料装置设置在生物反应池的外壁上。
所述的单螺旋输料装置和水泵设置在生物反应池的两侧。
本实用新型具有以下优点：(1)本实用新型的曝气装置上的曝气管能够为生物流化床悬浮载体提供降解反应的氧气，同时能促使生物流化床悬浮载体在反应单元内不断的翻转碰撞，有效提高了微生物的存活率和降解能力，从而有效提高了系统的污水净化能力，同时提高了污水净化效率。(2)本实用新型的单螺旋输料装置的螺旋杆将新鲜的生物流化床悬浮载体输送到上拦截网和下拦截网之间，从而实现了向该系统补充新鲜的生物流化床悬浮载体，进一步提高了系统的污水净化能力，进一步提高了污水净化效率。(3)本实用新型的水泵能够将污水循环的抽入上拦截网与下拦截网之间的区域，直到获得符合国家排放标准的污水，简化了原有系统，制造成本非常低。
