申请日2014.12.17
公开(公告)日2015.06.03
IPC分类号B01D29/41; B01D29/72; B01D29/66
摘要
本实用新型涉及一种振动清洗过滤片污水过滤器，包括水箱箱体、机脚，该振动清洗过滤片污水过滤器还包括有振动过滤总成，振动过滤总成包括振动器、振动机架、压梁和数个过滤片，振动器安装在振动机架上，振动机架底端连接有汇流管，过滤片通过压梁压紧在汇流管上，压梁安装在机架上，过滤片的出水口与汇流管的入水口连通，汇流管的出水口与水箱箱体上的出水管连通，振动机架通过吊杆和弹簧悬挂在水箱箱体上端设置有的横梁上，水箱箱体底部连接有渣斗。本实用新型能够通过振动自动清洗过滤布，具有处理效果好，出水水质高，设备运行稳定，连续过滤，设备闲置率低，投资和占地面积少，操作维护简单方便，运行费用低等特点。

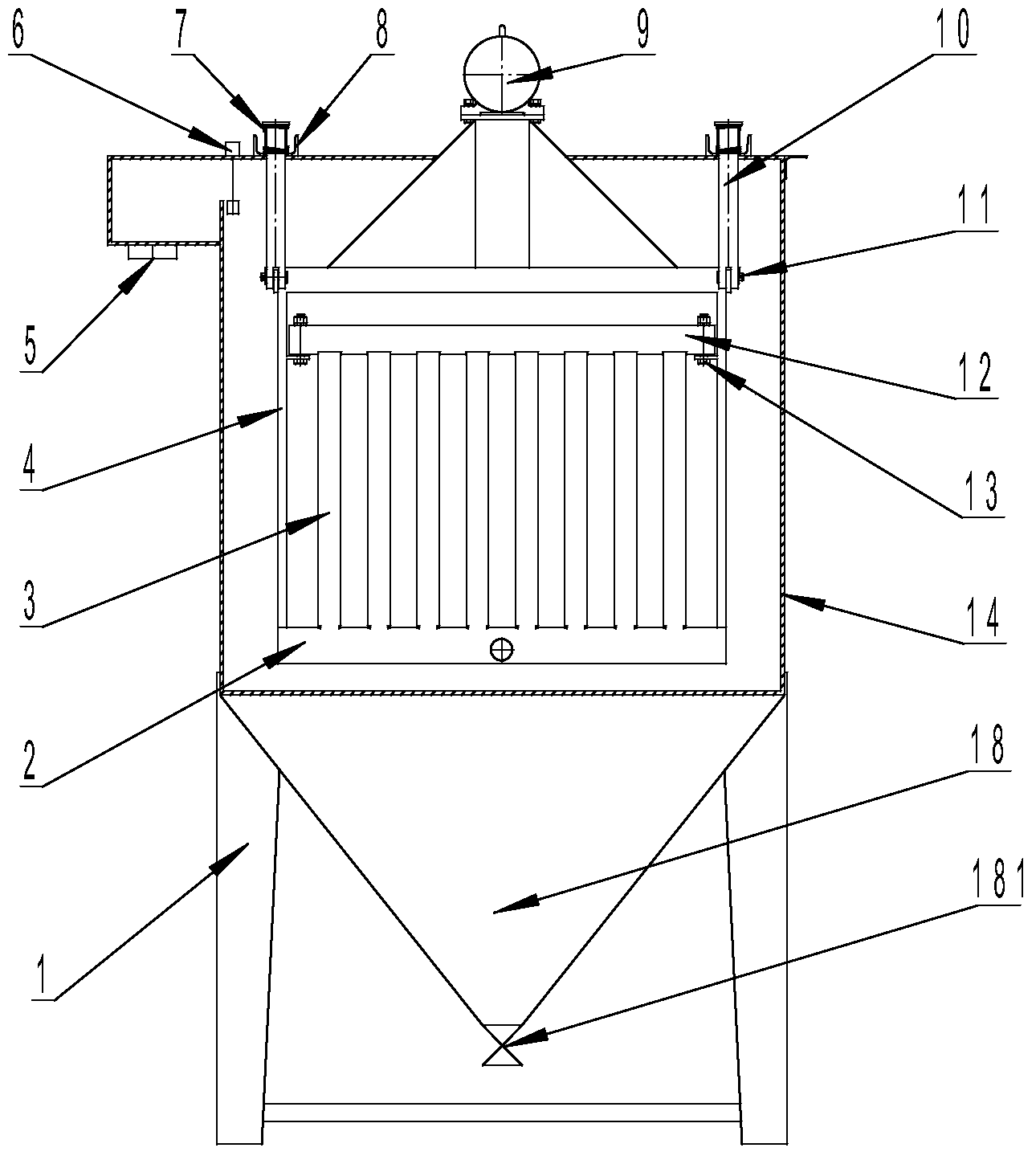

摘要附图
权利要求书
1.一种振动清洗过滤片污水过滤器，包括水箱箱体(14)和安装在水箱箱体底端的机脚(1)，所述的水箱箱体上端开口，下部设置有出水管(16)，其特征在于：该振动清洗过滤片污水过滤器还包括有振动过滤总成，所述的振动过滤总成包括振动器(9)、振动机架(4)、压梁(12)和数个过滤片(3)，所述的振动器安装在振动机架上，所述的振动机架底端连接有汇流管(2)，所述的过滤片通过压梁压紧在汇流管上，压梁安装在机架上，所述的过滤片的出水口与汇流管的入水口连通，汇流管的出水口与水箱箱体上的出水管连通，所述的振动机架(4)通过吊杆(10)和弹簧(7)悬挂在水箱箱体上端设置有的横梁(8)上，所述的水箱箱体底部连接有渣斗(18)。
2.根据权利要求1所述的振动清洗过滤片污水过滤器，其特征在于：该振动清洗过滤片污水过滤器还包括有自动控制系统和安装在水箱箱体上的液位开关(6)，所述的液位开关和振动器均与自动控制系统连接。
3.根据权利要求1或2所述的振动清洗过滤片污水过滤器，其特征在于：所述的过滤片(3)包括高强度塑料骨架和覆盖安装在高强度塑料骨架表面的外层过滤物，所述的外层过滤物是纤维滤布或不锈钢滤网。
4.根据权利要求1或2所述的振动清洗过滤片污水过滤器，其特征在于：所述的水箱箱体上还设置有溢流口(5)。
5.根据权利要求1或2所述的振动清洗过滤片污水过滤器，其特征在于：所述的汇流管的出水口与水箱箱体上的出水管之间通过出水软管(15)连通。
说明书
振动清洗过滤片污水过滤器
技术领域
本实用新型涉及一种污水过滤器，特别涉及一种振动清洗过滤片污水过滤器。
背景技术
一般在进行污水处理时，需要使用沉淀池和过滤池，污水先进入沉淀池静置沉淀，将大颗粒的杂质先沉淀下来，再进入过滤池过滤去除小颗粒的杂质。采用沉淀池和过滤池处理，不仅处理场地需要占用较大的面积，而且投资大，处理时间长，需要先静置再过滤。目前也有采用过滤器进行污水处理，但是由于过滤器的过滤部件均是静止的，不具备自动除杂功能，使用一小段时间后，杂质就会吸附在过滤片上，影响过滤效率，需要停机拆卸下过滤部件进行清洗或更换，才能继续使用。故现有过滤设备存在过滤效率低、投资相对较高、经常需要停机清洗维护等缺点。
发明内容
本实用新型要解决的技术问题是：提供一种能够通过振动自动清洗过滤布、设备运行稳定、过滤效率高、处理效果好、投资和占地面积少的振动清洗过滤片污水过滤器，解决了上述现有技术存在的不足之处。
解决上述技术问题的技术方案是：一种振动清洗过滤片污水过滤器，包括水箱箱体和安装在水箱箱体底端的机脚，所述的水箱箱体上端开口，下部设置有出水管，该振动清洗过滤片污水过滤器还包括有振动过滤总成，所述的振动过滤总成包括振动器、振动机架、压梁和数个过滤片，所述的振动器安装在振动机架上，所述的振动机架底端连接有汇流管，所述的过滤片通过压梁压紧在汇流管上，压梁安装在机架上，所述的过滤片的出水口与汇流管的入水口连通，汇流管的出水口与水箱箱体上的出水管连通，所述的振动机架通过吊杆和弹簧悬挂在水箱箱体上端设置有的横梁上，所述的水箱箱体底部连接有渣斗。
本实用新型的进一步技术方案是：该振动清洗过滤片污水过滤器还包括有自动控制系统和安装在水箱箱体上的液位开关，所述的液位开关和振动器均与自动控制系统连接。
所述的过滤片包括高强度塑料骨架和覆盖安装在高强度塑料骨架表面的外层过滤物，所述的外层过滤物是纤维滤布或不锈钢滤网。
所述的水箱箱体上还设置有溢流口。
所述的汇流管的出水口与水箱箱体上的出水管之间通过出水软管连通。
本实用新型具有处理效果好，出水水质高，设备运行稳定，连续过滤，设备闲置率低，投资和占地面积少，自动化程度高，操作维护简单方便，运行费用低等特点。其主要用途为：①去除固体和悬浮物，②固体和悬浮物的浓缩，③结合投加药剂可去除磷 、重金属等。
本实用新型具备的有益效果具体分述如下：
1、出水水质好并且稳定。滤片过滤器是采用滤框外包滤布来代替传统滤池的砂滤料，滤布孔径很小，可截留粒径为几微米的微小颗粒，因此出水水质及出水稳定性都优于粒料滤池。
2、设计新颖，耐冲击负荷。过滤器相当于是沉淀池和过滤池的结合，过滤片垂直安装，颗粒大的污泥直接沉淀到斗形池底，不会堵塞滤布，并非所有的悬浮物(SS)都必须经过滤料;并且具有排泥的功能，可以连续排出污泥。因此过滤周期长，清洗间隔时间长。而且可承受的水力负荷及污泥负荷也远远大于常规砂滤池，悬浮物(SS)负荷相当于普通砂滤池的1.5倍以上，滤速比普通滤池增加50%。因此更耐高悬浮物浓度和大颗粒杂质的冲击。
3、设备结构简单紧凑，附属设备少，耗电少，设备闲置率低。只在清洗滤布时振动器才工作，振动器的功率很低，并且每次清洗时振动器的工作时间不会超过10秒钟。振动清洗滤布时滤片浸泡在滤池里进行，不消耗清水，不需要配水泵。清洗过程也不影响过滤工作，连续过滤，设备运转率高，运行费用低。
4、运行自动化，维护简单、方便。滤布清洗及排渣由控制系统自动控制，基本不需专人维护管理。振动清洗滤布过滤器机械设备少，振动清洗滤布，滤布磨损小，滤布易于更换，假如由于某些原因造成滤布堵塞或损坏，用配套的吊具把滤片总成吊起更换滤片就可以了。
5、水头损失小，由于过滤介质为纤维滤布，比较薄因此阻力小，一般水头损失为0.2m左右。
6、占地面积小、投资少。由于滤片垂直安装，使较小的占地面积可获得较大的过滤面积，显著降低了工程造价。日处理1万吨的振动清洗滤布过滤器，占地面积不大于20平方米,高度3m。对于技术改造项目，可以解决空间不够的问题。
7、由于采用振动和水力清洗滤布、箱底重力排渣，与抽吸法相比较，滤渣的含水率更低。
8、本实用新型采用模块化设计，组合安装，整体装运，设备运到平整好的现场吊装就位后，只需连接好管道和电源，即可投入使用。并可随意扩建，设计和施工方便快捷，设计和施工周期短。
9、对地基耐力要求低，不需要建设基础，只需安放在平整结实的地面上就可以正常使用，土建投资少。
