申请日2014.12.17
公开(公告)日2015.05.20
IPC分类号C02F9/14
摘要
本实用新型公开了一种家用节能污水处理装置，所述的家用节能污水处理装置中安装了污水处理离心机将生活污水加以分离储存，在通过水泵将分离的污水抽到净水装置中，通过杂用水龙头对水资源的再利用，所述的生物填料管和小型的植被吸收处理池对分离出来的物质和便池排出的污水进一步处理在排放，从而减少了对环境的污染。该实用新型有效的循环利用了生活污水，减少了生活污水的直接排放，而且安装方便，运行成本低，且不产生异味，便于推广应用，用于一般家庭。

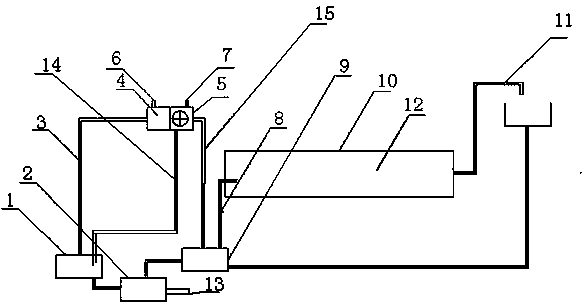

摘要附图
权利要求书
1.一种家用节能污水处理装置，包括生物填料灌、植被吸收处理池、便池排污管、便池处理装置、生活污水处理离心机、便池进水口、生活污水进水口、水泵、生活污水储水箱、净水装置、杂用水龙头、活性炭、排污口、生活沉淀物输送管道和生活污水管道，其特征在于：所述的生物填料灌连接着便池排污管和生活沉淀物输送管道，所述的生物填料灌通过管道与植被吸收处理池连接，所述的植被吸收处理池通过管道与生活污水储水箱连接，所述的生活污水处理箱通过水泵与净水装置连通，所述的净水装置连接了一个杂用水龙头，在杂用水龙头的下方安装了一个管道与生活污水处理箱连接，所述的生活污水处理管道连接了生活污水离心机。
2. 根据权利要求1所述的一种家用节能污水处理装置，其特征在于：所述的生活污水处理离心机，连接了沉淀物输送管道和生活污水处理管道，紧靠生物污水处理离心机的是便池处理装置。
3. 根据权利要求1所述的一种家用节能污水处理装置，其特征在于： 所述的净水装置是通过水泵将生活污水处理箱中的污水抽到净水装置中，最终流到杂用水龙头。
4. 根据权利要求1所述的一种家用节能污水处理装置，其特征在于： 所述的生物填料管是连接着便池管道和沉淀物输送管道，处理好的废物排到植被吸收处理池，在通过管道排到下水管道。
说明书
一种家用节能污水处理装置
技术领域
本实用新型涉及污水处理领域，具体为一种家用节能污水处理装置。
背景技术
生活污水已经成为诸多家庭所面临的一个严峻的问题，一方面，不仅要排放大量的污水;另一方面，一些家务上却要用到纯净度并不是很高的水。然而，由于家庭生活排放的污水附带有大量混合悬浮液，包括油脂类、水等液体物质，所以在利用排放的污水前，须将液体加以分离才可再次利用，分离后的水的纯净度虽没达到饮用水的标准，但是，我们可以将其用于浇花、拖地、冲马桶等。
实用新型内容
本实用新型的目的在于提供一种家用节能污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用节能污水处理装置，包括生物填料灌、植被吸收处理池、便池排污管、便池处理装置、生活污水处理离心机、便池进水口、生活污水进水口、水泵、生活污水储水箱、净水装置、杂用水龙头、活性炭、排污口、生活沉淀物输送管道和生活污水管道，所述的生物填料灌连接着便池排污管和生活沉淀物输送管道，所述的生物填料灌通过管道与植被吸收处理池连接，所述的植被吸收处理池通过管道与生活污水储水箱连接，所述的生活污水处理箱通过水泵与净水装置联通，所述的净水装置连接了一个杂用水龙头，在杂用水龙头的下方安装了一个管道与生活污水处理箱连接，所述的生活污水处理箱管道连接了生活污水离心机。
优选的，所述的生活污水处理离心机，连接了沉淀物输送管道和生活污水处理管道，紧靠生物污水处理离心机的便池处理装置。
优选的， 所述的净水装置是通过水泵将生活污水处理箱中的污水抽到净水装置中，最终流到杂用水龙头。
优选的，所述的生物填料管是连接着便池管道和沉淀物输送管道，处理好的废物排到植被吸收处理池，在通过管道排到下水管道。
与现有技术相比，本实用新型的有益效果是：该家用节能污水处理装置有效的循环利用了生活污水，减少了生活污水的直接排放，为城市污水处理减轻了不少负担，尤其是安装该设施的家庭愈多，城市污水处理负担就越轻。因而，本发明是一种有效、实用的节能污水处理装置。
