申请日2015.01.12
公开(公告)日2015.06.17
IPC分类号F16L45/00; F16L41/16
摘要
本实用新型公开了一种污水排水管路单向密封装置，包括异径三通、密封座、密封圈及浮球，异径三通包括直立的主管体及位于主管体侧面的与该主管体连通的异径管体，密封座为圆筒状结构，该密封座设置于主管体的上端部，密封座的下部向下伸入主管体内，密封座于该密封座中部通孔的下端周缘设置有密封圈槽，该密封圈槽内设置有密封圈，浮球设置于主管体内，浮球位于密封圈的下方。本实用新型可以实现在线管道清洗，清洗过程中无需拆下法兰或者切割管帽，具有维护和清洗更加方便、拆装方便、密封性能良好的优点。
权利要求书
1.一种污水排水管路单向密封装置，其特征在于：所述污水排水管路单向密封装置包括异径三通、密封座、密封圈及浮球，所述异径三通包括直立的主管体及位于主管体侧面的与该主管体连通的异径管体，所述密封座为圆筒状结构，该密封座设置于所述主管体的上端部，所述密封座的下部向下伸入所述主管体内，所述密封座于该密封座中部通孔的下端周缘设置有密封圈槽，该密封圈槽内设置有密封圈，所述浮球设置于所述主管体内，所述浮球位于所述密封圈的下方。
2.根据权利要求1所述的污水排水管路单向密封装置，其特征在于：所述密封圈的下端部对应于所述浮球设置有圆环形的下凸。
3.根据权利要求1或2所述的污水排水管路单向密封装置，其特征在于：所述异径管体的管口设置有第一快装接头，所述主管体的下端设置有第二快装接头。
说明书
污水排水管路单向密封装置
技术领域
本实用新型涉及一种密封装置，具体涉及一种污水排水管路单向密封装置。
背景技术
在现有技术中，污水过流管道多采用管帽焊接或法兰连接的方式进行密封。虽采用官帽密封的方式工艺更为简单，但管路内部污物存在难以清理的弊病。而采用法兰连接的方式清理污物时需要拆卸法兰，如果管路布置过于紧凑，会造成拆装不便。经过长期使用，两种密封方式均会对管路的过流能力产生影响。
发明内容
本实用新型的目的是为了克服现有技术存在的不足，提供一种可以实现在线管道清洗、维护和清洗更加方便、密封性能良好的污水排水管路单向密封装置。

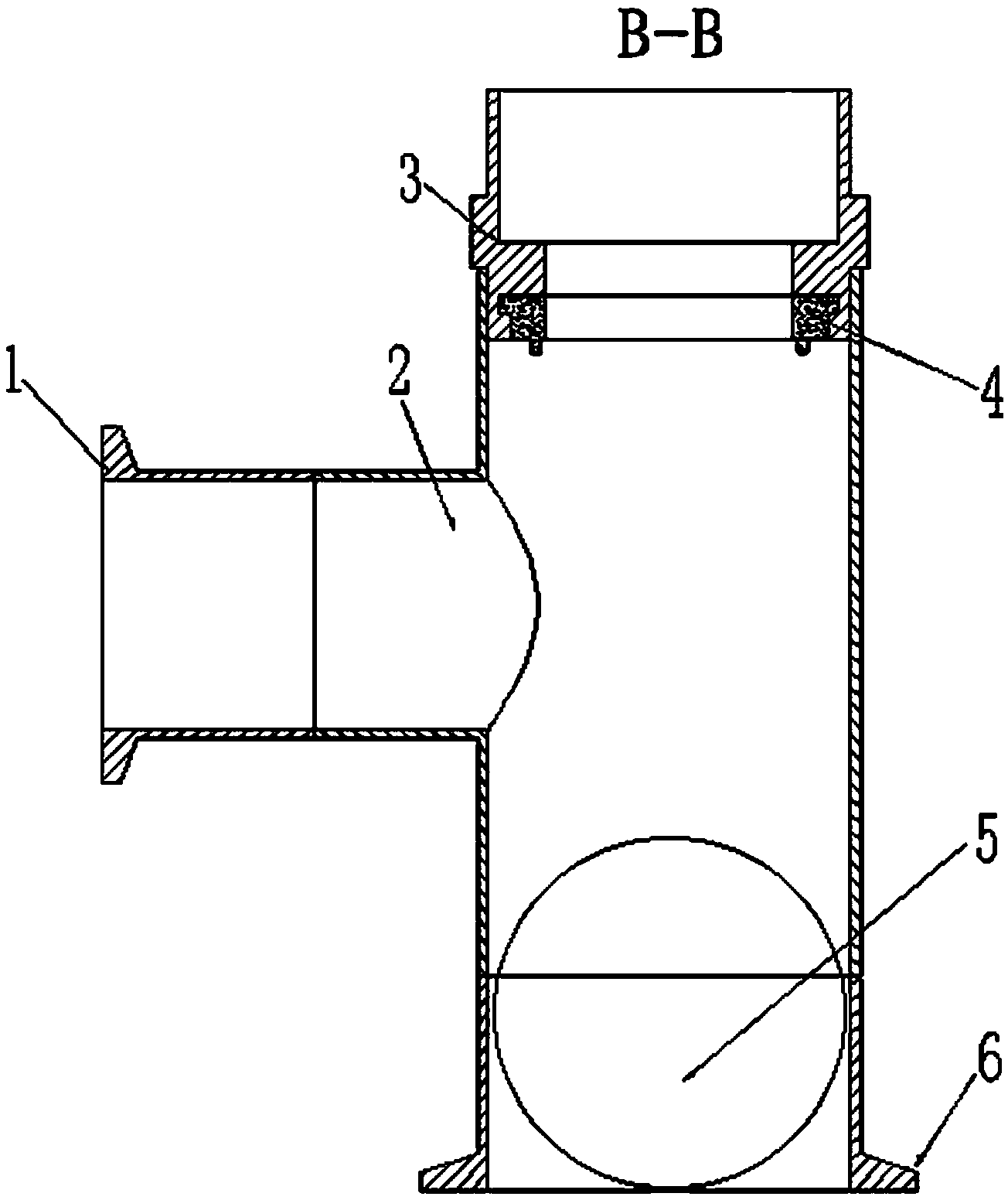

本实用新型是通过以下技术方案实现的：一种污水排水管路单向密封装置，包括异径三通、密封座、密封圈及浮球，所述异径三通包括直立的主管体及位于主管体侧面的与该主管体连通的异径管体，所述密封座为圆筒状结构，该密封座设置于所述主管体的上端部，所述密封座的下部向下伸入所述主管体内，所述密封座于该密封座中部通孔的下端周缘设置有密封圈槽，该密封圈槽内设置有密封圈，所述浮球设置于所述主管体内，所述浮球位于所述密封圈的下方。
所述密封圈的下端部对应于所述浮球设置有圆环形的下凸。
所述异径管体的管口设置有第一快装接头，所述主管体的下端设置有第二快装接头。
本实用新型的有益效果是：本实用新型可以实现在线管道清洗，清洗过程中无需拆下法兰或者切割管帽，具有维护和清洗更加方便、拆装方便、密封性能良好的优点。
