申请日2014.12.19
公开(公告)日2015.06.03
IPC分类号C02F11/10; C02F11/00
摘要
本实用新型公开了一种含油污泥的预处理装置，是对含油污泥进入热解吸加热腔体前进行的预处理，包括有自动控制系统，由所述自动控制系统统一协调控制的进料储存料斗，位于所述进料储存料斗出口下方的物料计量皮带秤，置于所述物料计量皮带秤下方用于接收所述物料计量皮带秤输送的定时定量的含油污泥的震动筛分装置;与所述震动筛分装置输出口连接的物料输送装置，所述物料输送装置的输出端高于输入端，使含油污泥往上输送，在所述物料输送装置的输送皮带的上表面设置有用于去除含油污泥中铁磁性杂质的物料磁力分筛装置。

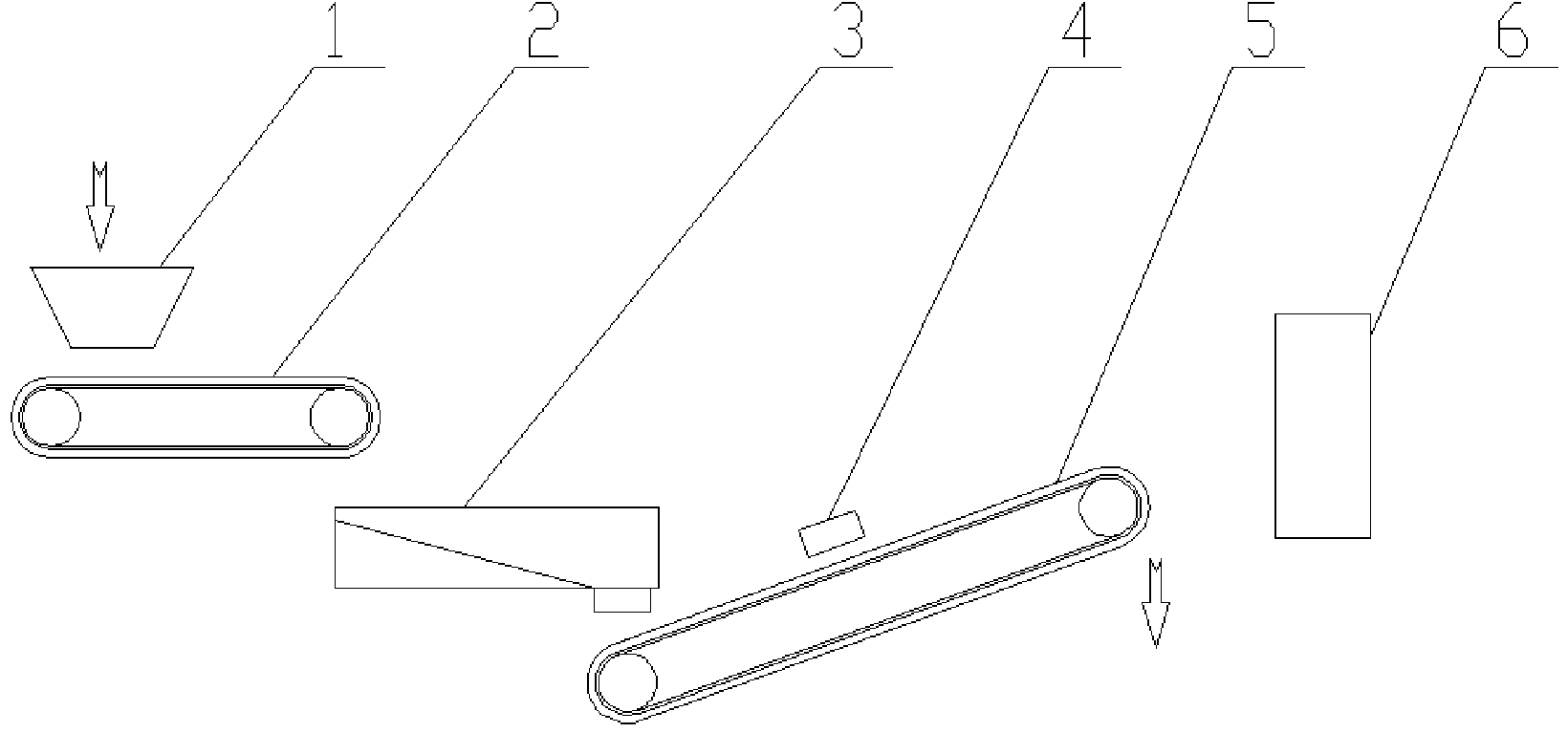

摘要附图
权利要求书
1.一种含油污泥的预处理装置，包括有自动控制系统，其特征在于，进 一步包括有由所述自动控制系统统一协调控制的进料储存料斗，位于所述进 料储存料斗出口下方的物料计量皮带秤，置于所述物料计量皮带秤下方用于 接收所述物料计量皮带秤输送的定时定量的含油污泥的震动筛分装置;与所 述震动筛分装置输出口连接的物料输送装置，所述物料输送装置的输出端高 于输入端，使含油污泥往上输送，在所述物料输送装置的输送皮带的上表面 设置有用于去除含油污泥中铁磁性杂质的物料磁力分筛装置。
2.根据权利要求1所述的含油污泥的预处理装置，其特征在于，所述物 料输送装置与水平的倾斜角度为10-15度。
3.根据权利要求1所述的含油污泥的预处理装置，其特征在于，物料磁 力分筛装置为多个平行地设置在所述物料输送装置的输送皮带的上方，并与 所述输送皮带的距离在5-10cm之间。
4.根据权利要求1所述的含油污泥的预处理装置，其特征在于，所述物 料计量皮带秤的皮带称和输送皮带由变频电机驱动联锁，使整套装置的出料 量稳定可控。
5.根据权利要求4所述的含油污泥的预处理装置，其特征在于，所述进 料储存料斗的出料方向设有布料调节板。
6.根据权利要求4所述的含油污泥的预处理装置，其特征在于，所述震 动筛分装置的震动筛设有40mm的筛网，由震动电机驱动，所述震动筛分装置 设有筛上物排出口和筛下物出料口，所述筛下物出料口位于所述物料输送装 置进料端的正上方。
说明书
一种含油污泥预处理装置
技术领域
本实用新型涉及一种含油污泥的预处理装置，特别是指为满足热解吸加 热腔体及其进出料气锁结构进料要求而设置的含油污泥预处理装置。
背景技术
含油污泥由水、石油烃类和固体泥砂等混合而成的。炼油厂污泥中含有 的苯系物、酚类等物质具有恶臭味和毒性，会对周围的生态环境造成污染。 而在石油开采过程中,含油污泥的生产量为原油产量的0.15%～1%,我国仅 石油开采行业的含油污泥年产量也已超过百万吨。这些含油污泥若不处理， 除了占用土地，而且通过扩散，油泥中的石油烃污染物迁移到土壤和地下水 中，进入生态环境，造成环境危害。对含油污泥进行处理，不仅消除环保隐 患、保护生态环境，还可通过回收原油、减少土地使用、避免排污收费，取 得一定的经济效益，对持续稳定发展具有重要的意义。通过热解吸的处理方 式将含油污泥中挥发性和半挥发性有机物组份进行回收,不仅具有较高的能 量回收效率,而且减少了环境污染。
但是含油污泥在收集和运输等过程中，不可避免的会掺杂很多杂物，例 如大尺寸硬质杂物、铁片、包装物等等。现有的处理技术，没有对这些杂质 进行全面的去除，这些杂质进入到热解吸加热腔体和其进出料气锁装置中， 经常会造成卡料停机问题。
实用新型内容
本实用新型的目的在于提供一种型含油污泥预处理装置，利用该装置可 以在污泥进入热解析加热腔体前将剔除大尺寸硬质杂物、铁片、包装物等， 可以保证进入热解吸腔体的固体物理符合限定条件，最大限度的避免了卡料 停机的现象，确保热解吸腔体的稳定运行。
本实用新型中含油污泥的预处理装置包括有自动控制系统，由所述自动 控制系统统一协调控制的进料储存料斗，位于所述进料储存料斗出口下方的 物料计量皮带秤，置于所述物料计量皮带秤下方用于接收所述物料计量皮带 秤输送的定时定量的含油污泥的震动筛分装置;与所述震动筛分装置输出口 连接的物料输送装置，所述物料输送装置的输出端高于输入端，使含油污泥 往上输送，在所述物料输送装置的输送皮带的上表面设置有用于去除含油污 泥中铁磁性杂质的物料磁力分筛装置。
所述物料输送装置与水平的倾斜角度为10-15度。
物料磁力分筛装置为多个平行地设置在所述物料输送装置的输送皮带的 上方，并与所述输送皮带的距离在5-10cm之间。
所述物料计量皮带秤的皮带称和输送皮带由变频电机驱动联锁，使整套 装置的出料量稳定可控。
所述进料储存料斗的出料方向设有布料调节板。
所述震动筛分装置的震动筛设有40mm的筛网，由震动电机驱动，所述震 动筛分装置设有筛上物排出口和筛下物出料口，所述筛下物出料口位于所述 物料输送装置进料端的正上方。
本实用新型中含油污泥的预处理装置是在热解吸油泥处理前对固态含油 污泥的预处理方法及装置。通过对含油污泥进行短暂储存、限量输出、在输 送过程中对含油污泥经过振动筛，去除粒径大于指定尺寸的大块物料，再通 过磁力筛分装置去除物料中的铁磁类杂质，从而使物料达到热解吸腔体的进 料要求。
