申请日2014.12.19
公开(公告)日2015.05.27
IPC分类号B65F1/14; B67C9/00
摘要
本实用新型公开了一种容易清洗，且不影响整车长度，污水排放自动、快的洗扫车污水排放装置。包括排放装置本体，所述排放装置本体包括污水箱、与所述污水箱连接的污水室，所述污水室内设有连接于污水室的入口的密封调整装置，所述密封调整装置连接有置于污水室外的旋转关闭装置，所述密封调整装置包括调整板和设有密封垫的密封盖，以及设于所述调整板与密封盖之间的转轴，所述旋转关闭装置包括与所述密封调整装置的转轴连接的活塞缸装置。

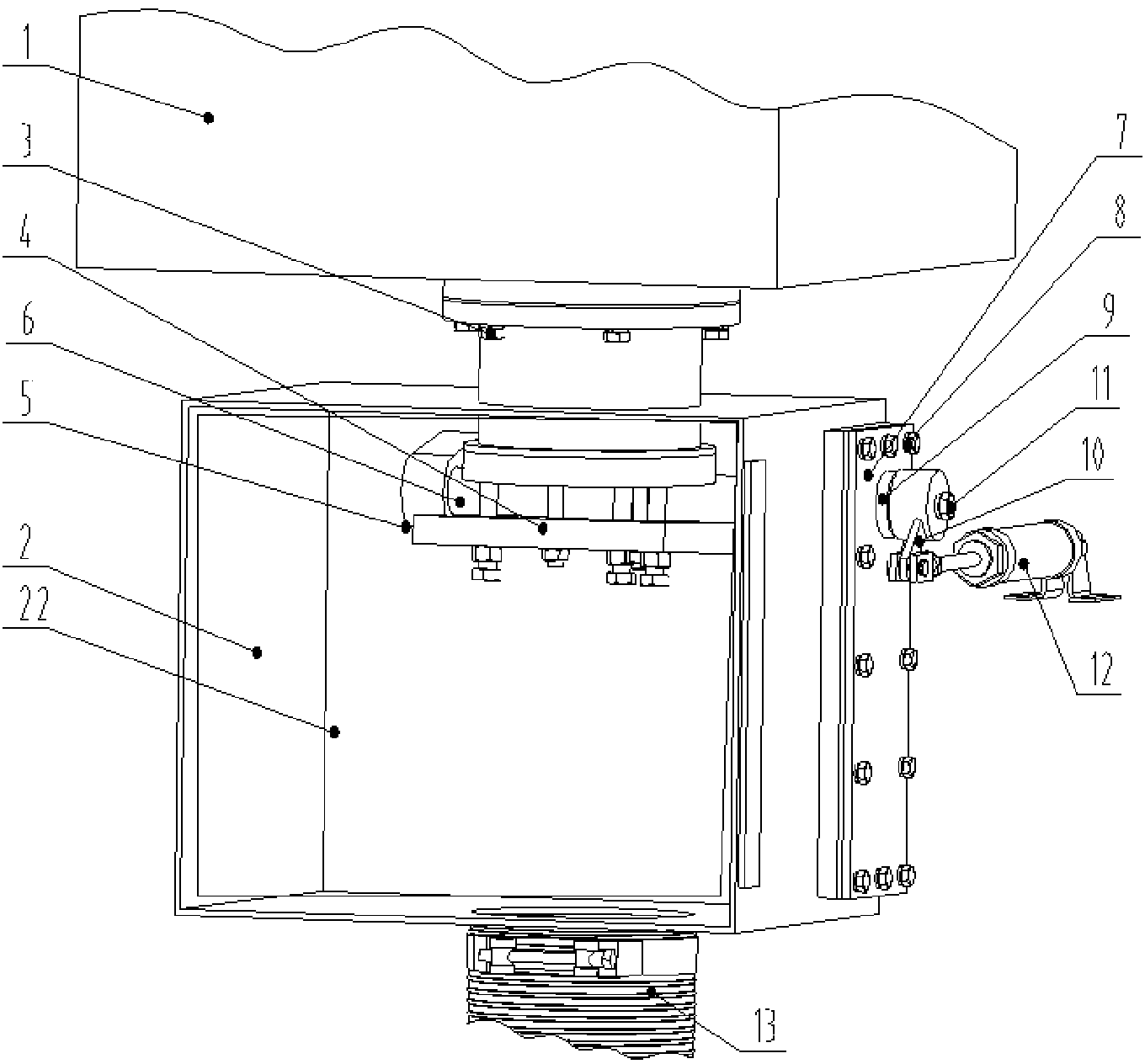

摘要附图
权利要求书
1.一种洗扫车污水排放装置，包括排放装置本体，所述排放装置本体包括污水箱、与所述污水箱连接的污水室，其特征是所述污水室内设有连接于污水室的入口的密封调整装置，所述密封调整装置连接有置于污水室外的旋转关闭装置，所述密封调整装置包括调整板和设有密封垫的密封盖，以及设于所述调整板与密封盖之间的转轴，所述旋转关闭装置包括与所述密封调整装置的转轴连接的活塞缸装置。
2.根据权利要求1所述洗扫车污水排放装置，其特征是所述活塞缸装置通过相应的旋转手柄与密封调整装置的转轴相连接。
3.根据权利要求1或2所述洗扫车污水排放装置，其特征是所述活塞缸装置包括气缸。
4.根据权利要求1所述洗扫车污水排放装置，其特征是所述排放装置本体设于相应的洗扫车垃圾箱的尾部下面。
5.根据权利要求1所述洗扫车污水排放装置，其特征是所述污水室设有相应的门。
说明书
一种洗扫车污水排放装置
技术领域
本实用新型涉及一种洗扫车，特别涉及一种洗扫车污水排放装置。
背景技术
目前洗扫车垃圾箱内的污水排放，行业内都是在垃圾箱尾门上接一个DN65-80的手动球阀再接一个消防水带挂在尾门上，当垃圾箱污水满了，将消防水带取下放置在地沟内，再将球阀打开来排污水。因球阀口径有限，需要很长时间来排污水，也容易堵。再者这种结构加长了整车长度，也很显眼、难看。
实用新型内容
本实用新型的目的是针对上述现有技术存在的不足，提供一种洗扫车污水排放装置。该洗扫车污水排放装置结构简单、合理，容易清洗，且不影响整车长度，污水排放自动、快速。
本实用新型的技术方案包括排放装置本体，所述排放装置本体包括污水箱、与所述污水箱连接的污水室，所述污水室内设有连接于污水室的入口的密封调整装置，所述密封调整装置连接有置于污水室外的旋转关闭装置，所述密封调整装置包括调整板和设有密封垫的密封盖，以及设于所述调整板与密封盖之间的转轴，所述旋转关闭装置包括与所述密封调整装置的转轴连接的活塞缸装置。
所述活塞缸装置通过相应的旋转手柄与密封调整装置的转轴相连接。
所述活塞缸装置包括气缸。
所述排放装置本体设于相应的洗扫车垃圾箱的尾部下面。
所述污水室设有相应的门。
本实用新型洗扫车污水排放装置相关主体安装于洗扫车垃圾箱的尾部下面，隐蔽且不占整车长度;污水排水管可以做得更大，污水排放时间节省约1/4;电控气缸来控制污水排放的关闭;打开污水室的门即可方便地清洗，排放系统不容易堵塞。
