申请日2014.12.19
公开(公告)日2015.05.27
IPC分类号E01H1/00; C02F9/02
摘要
本实用新型公开了一种能够有效对污水进行循环处理利用，既节水又节能的洗扫车污水循环使用装置。包括清水箱和相应的前对冲管路装置，还包括设于相应的垃圾箱内的污水处理室，以及相应的控制器，所述污水处理室与清水箱之间连接有切换控制阀，所述切换控制阀与前对冲管路装置之间连接有相应的水泵，所述污水处理室的出口设有多级过虑装置。

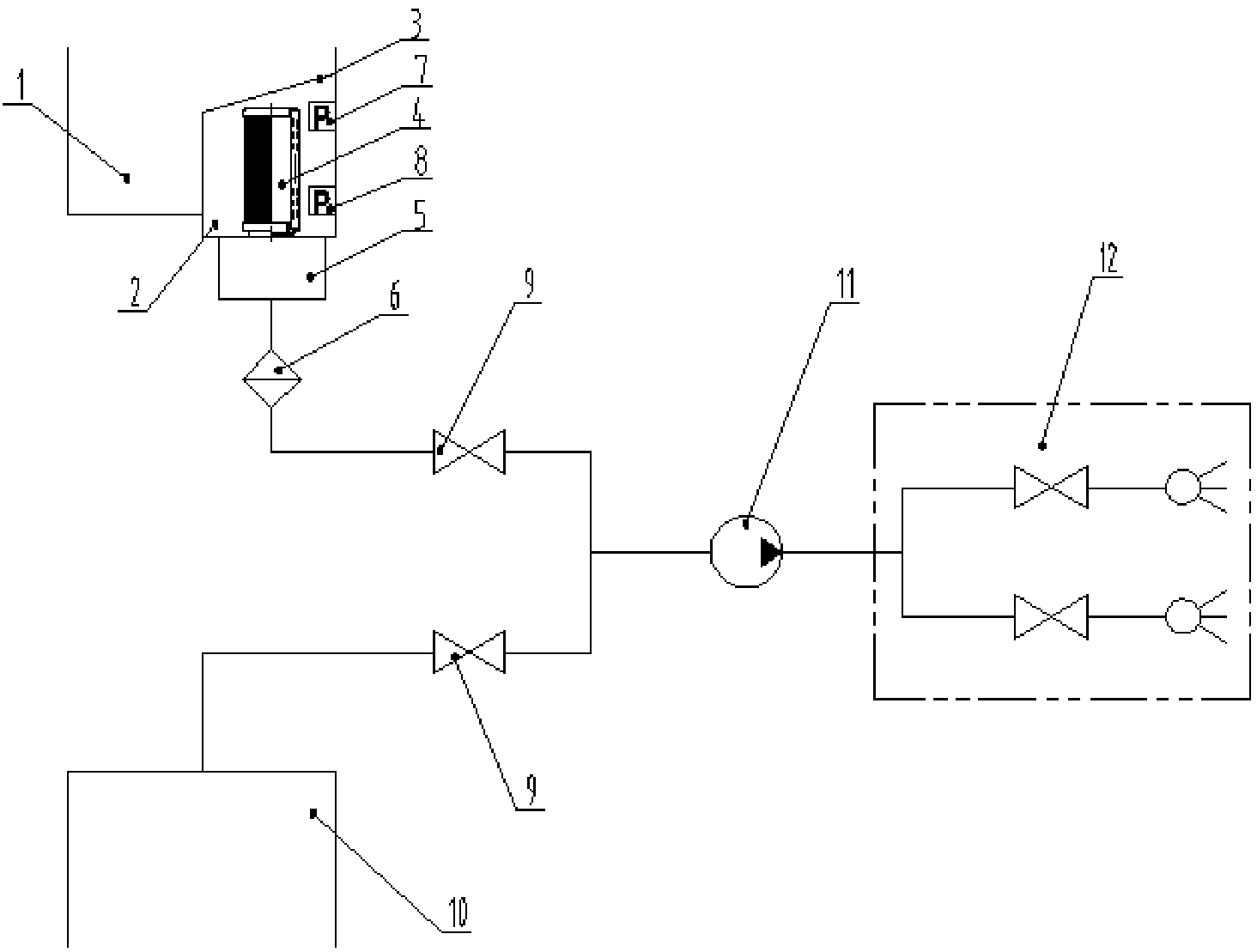

摘要附图
权利要求书
1.一种洗扫车污水循环使用装置，包括清水箱和相应的前对冲管路装置，其特征是还包括设于相应的垃圾箱内的污水处理室，以及相应的控制器，所述污水处理室与清水箱之间连接有切换控制阀，所述切换控制阀与前对冲管路装置之间连接有相应的水泵，所述污水处理室的出口设有多级过虑装置。
2.根据权利要求1所述洗扫车污水循环使用装置，其特征是所述多级过滤装置包括位于污水处理室内连接于污水处理室出口的清洗网式过滤器，连接于污水处理室下部的污水过滤室，以及连接于该污水过滤室与所述切换控制阀之间的水过滤器。
3.根据权利要求1所述洗扫车污水循环使用装置，其特征是污水处理室设有上、下水位传感器，所述上、下水位传感器通过相应的信号线连接于所述控制器。
4.根据权利要求1或3所述洗扫车污水循环使用装置，其特征是所述控制器包括通过相应的信号线连接于所述水泵和切换控制阀的驱动装置的手动或自动控制器。
5.根据权利要求4所述洗扫车污水循环使用装置，其特征是所述切换控制阀包括分别连接于水泵与污水处理室、以及水泵与清水箱之间的两个气动切断阀，亦或包括连接于水泵与污水处理室及其清水箱之间的多通式气动切断阀。
说明书
洗扫车污水循环使用装置
技术领域
本实用新型涉及一种洗扫车，特别涉及一种洗扫车污水循环使用装置。
背景技术
目前洗扫车清水的用量很大，清水用完后，需到固定的消防栓处加水，即浪费油又浪费水;垃圾箱内大部分是污水，少部分是污泥垃圾，垃圾箱装满后，需到偏僻的垃圾场去倒垃圾，洗扫车此时满载开车很危险，而且浪费油。
实用新型内容
本实用新型的目的是针对上述现有技术存在的不足，提供一种洗扫车污水循环使用装置。该洗扫车污水循环使用装置结构简单、合理，能够有效对污水进行循环处理利用，既节水又节能。
本实用新型的技术方案包括清水箱和相应的前对冲管路装置，还包括设于相应的垃圾箱内的污水处理室，以及相应的控制器，所述污水处理室与清水箱之间连接有切换控制阀，所述切换控制阀与前对冲管路装置之间连接有相应的水泵，所述污水处理室的出口设有多级过虑装置。
所述多级过滤装置包括位于污水处理室内连接于污水处理室出口的清洗网式过滤器，连接于污水处理室下部的污水过滤室，以及连接于该污水过滤室与所述切换控制阀之间的水过滤器。
污水处理室设有上、下水位传感器，所述上、下水位传感器通过相应的信号线连接于所述控制器。
所述控制器包括通过相应的信号线连接于所述水泵和切换控制阀的驱动装置的手动或自动控制器。
所述切换控制阀包括分别连接于水泵与污水处理室、以及水泵与清水箱之间的两个气动切断阀，亦或包括连接于水泵与污水处理室及其清水箱之间的多通式气动切断阀。
本实用新型洗扫车污水循环使用装置将垃圾箱中的污水经过四级过滤后，用于前对冲冲洗地面，起到了节水的作用;待垃圾箱中的污水大部分用完，减轻了车体重量，再去垃圾场倒垃圾，这样又起到了节能的作用。
