申请日2015.07.03
公开(公告)日2015.11.18
IPC分类号C02F3/12; C02F9/14
摘要
本实用新型公开了一种采用生物曝气技术的多功能污水处理系统，包括原水池、沉淀池、曝气生物滤池和消毒池，原水池和消毒池均为独立结构，沉淀池和曝气生物滤池固定连接，原水池、消毒池、固定连接的沉淀池和曝气生物滤池下方均设有可移动钢架，原水池和沉淀池通过可移动输水管道连通，沉淀池和曝气生物滤池固定连接的池壁上部设有狭缝，曝气生物滤池与消毒池之间通过可移动排水管道连通，原水池、沉淀池、曝气生物滤池和消毒池均由透明硬质材料制成。本实用新型具备多种功能，既能进行真实的污水处理实验，又可用于小型污水厂的应急处理，同时可对科研项目研制的生物滤料、消毒剂等进行测试，实现多样化应用。
权利要求书
1.一种采用生物曝气技术的多功能污水处理系统，包括原水池、沉淀池、曝气生物滤池和消毒池，其特征在于：所述原水池和消毒池均为独立结构，沉淀池和曝气生物滤池固定连接，原水池、消毒池、固定连接的沉淀池和曝气生物滤池下方均设有可移动钢架，原水池和沉淀池通过可移动输水管道连通，可移动输水管道上设有提升泵，沉淀池和曝气生物滤池固定连接的池壁上部设有狭缝，曝气生物滤池与消毒池之间通过可移动排水管道连通，可移动排水管道上设有水泵，原水池、沉淀池、曝气生物滤池和消毒池均由透明硬质材料制成。
2.如权利要求1所述的一种采用生物曝气技术的多功能污水处理系统，其特征在于：所述的曝气生物滤池下部设有可拆卸式承托层，承托层上放置填料，承托层下方设有移动式曝气管道和反冲洗管道，移动式曝气管道连接风机，移动式反冲洗管道通过反冲洗泵连接消毒池，曝气生物滤池上部设有集水槽，集水槽通过移动式溢流管道与原水池连通，移动式溢流管道上设有提升泵，曝气生物滤池底部为排水区，排水区通过可移动排水管道与消毒池连通。
3.如权利要求2所述的一种采用生物曝气技术的多功能污水处理系统，其特征在于：所述的原水池下部设有搅拌器。
4.如权利要求3所述的一种采用生物曝气技术的多功能污水处理系统，其特征在于：所述的沉淀池底部设有污泥排放口。
5.如权利要求4所述的一种采用生物曝气技术的多功能污水处理系统，其特征在于：所述的排水区底部设有斜板。
6.如权利要求5所述的一种采用生物曝气技术的多功能污水处理系统，其特征在于：所述的消毒池设有多重挡板。
说明书
一种采用生物曝气技术的多功能污水处理系统
技术领域
本实用新型涉及污水处理实训教学技术领域，尤其涉及一种采用生物曝气技术的多功能污水处理系统。
背景技术
曝气生物滤池是一种具有生物膜和活性污泥双重处理工艺的生物反应器，主要通过吸附作用、截留作用、生物氧化降解过程和生物分级捕食过程对水中污染物进行处理，具有工艺简单、基建费用少、易挂膜、出水水质高等优点，在城市污水二级处理中有着广泛应用。
目前，高校关于曝气生物滤池对污水处理过程的教学仅停留在理论阶段，学生不便到真实的小型污水处理厂现场观摩，也就无法动手操作，而现有污水处理实训设备仅能作为模型存在，不具备真正污水处理的能力，因此无法达到良好的教学效果。
实用新型内容
本实用新型的目的在于提供一种采用生物曝气技术的多功能污水处理系统，既能进行真实的污水处理实验，让学生对生物曝气技术有直观了解，又可用于小型污水厂的应急处理，同时可对科研项目研制的生物滤料、消毒剂等进行测试，实现多种功能。
为实现上述目的，本实用新型采用的技术方案是：

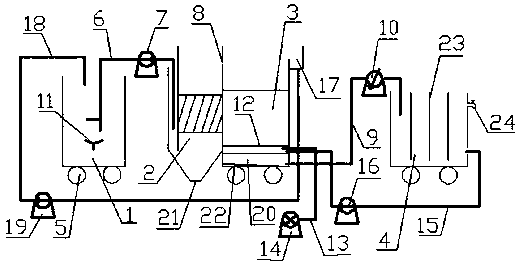

一种采用生物曝气技术的多功能污水处理系统，包括原水池、沉淀池、曝气生物滤池和消毒池，所述原水池和消毒池均为独立结构，沉淀池和曝气生物滤池固定连接，原水池、消毒池、固定连接的沉淀池和曝气生物滤池下方均设有可移动钢架，原水池和沉淀池通过可移动输水管道连通，可移动输水管道上设有提升泵，沉淀池和曝气生物滤池固定连接的池壁上部设有狭缝，曝气生物滤池与消毒池之间通过可移动排水管道连通，可移动排水管道上设有水泵，原水池、沉淀池、曝气生物滤池和消毒池均由透明硬质材料制成。
所述的曝气生物滤池下部设有可拆卸式承托层，承托层上放置填料，承托层下方设有移动式曝气管道和反冲洗管道，移动式曝气管道连接风机，移动式反冲洗管道通过反冲洗泵连接消毒池，曝气生物滤池上部设有集水槽，集水槽通过移动式溢流管道与原水池连通，移动式溢流管道上设有提升泵，曝气生物滤池底部为排水区，排水区通过可移动排水管道与消毒池连通。
所述的原水池下部设有搅拌器。
所述的沉淀池底部设有污泥排放口。
所述的排水区底部设有斜板。
所述的消毒池设有多重挡板。
本实用新型分为三大独立部分，原水池、消毒池、固定连接的沉淀池和曝气生物滤池，各部分均可独立移动、按需组装。用于教学时，学生可自主选择沉淀池的沉淀方式、曝气生物滤池的填料内容、消毒池的消毒剂类型等，并使用可移动管道将各部分连通，组装方便，教学效果显著;沉淀池和曝气生物滤池以及消毒池可单独推至污水厂原水池旁，插入输水管道进行污水处理，解决小型污水厂的突发状况;科研中的新型生物滤料、消毒剂等在正式投产使用之前，可利用本实用新型提供的污水处理系统进行测试，以鉴定其污水处理效果。
