申请日2014.11.27
公开(公告)日2015.04.15
IPC分类号E02D31/02; E02D29/16
摘要
本实用新型公开了一种管沟连接缝的防水处理结构，属于建筑施工领域，包括相连的第一预制管沟和第二预制管沟，所述第一预制管沟和第二预制管沟的连接缝的侧面固定设置有预制连接构件，所述预制连接构件与所述第一预制管沟和第二预制管沟之间填充有防水材料，所述第一预制管沟和第二预制管沟的连接缝处在所述预制连接构件一侧浇筑有混凝土。本实用新型能有效解决施工过程中的防水与连接问题，简单经济，安装迅速。
权利要求书

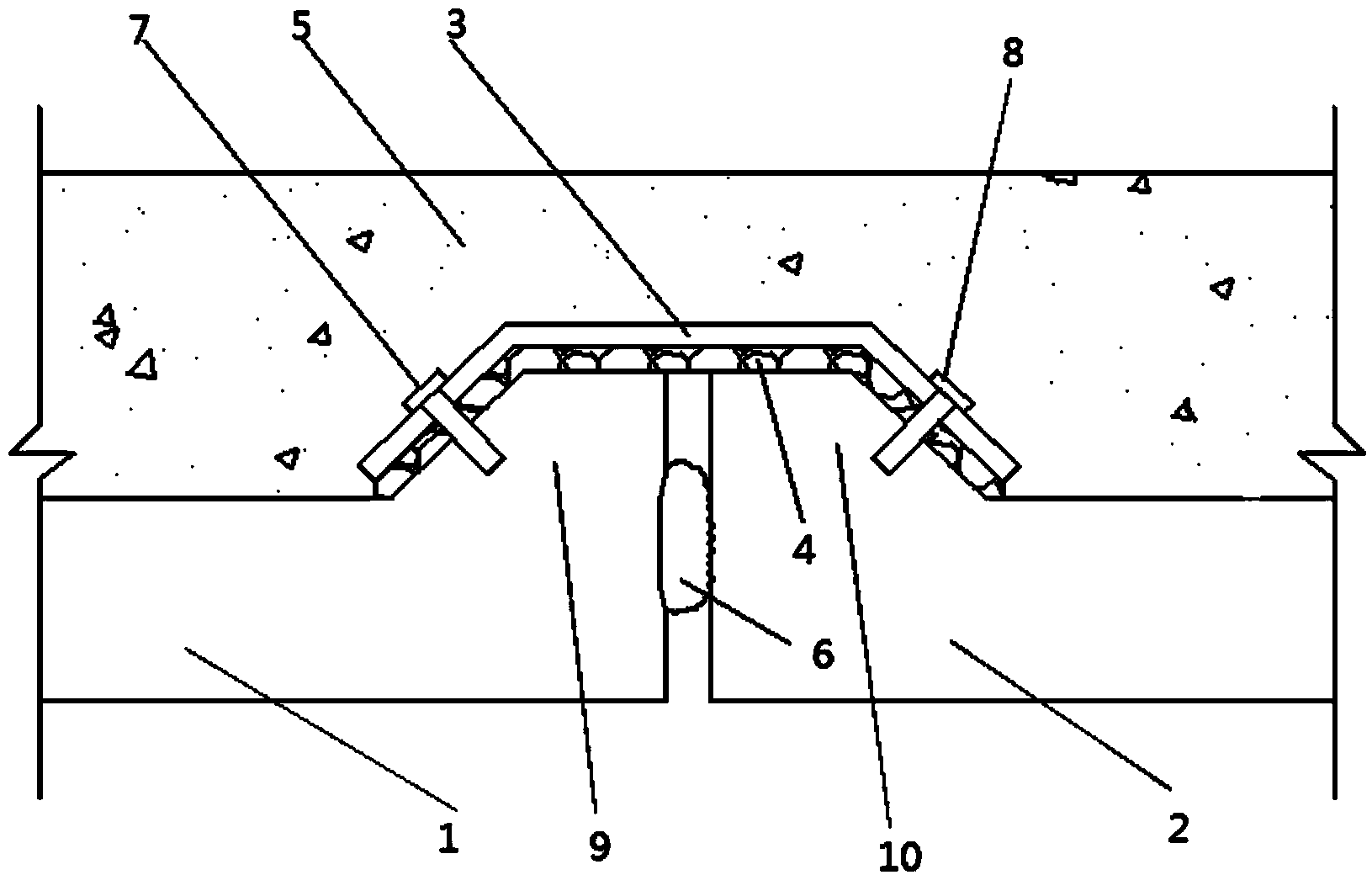

1.一种管沟连接缝的防水处理结构，其特征在于，包括相连的第一预 制管沟和第二预制管沟，所述第一预制管沟和第二预制管沟的连接缝的侧 面固定设置有预制连接构件，所述预制连接构件与所述第一预制管沟和第 二预制管沟之间填充有防水材料，所述第一预制管沟和第二预制管沟的连 接缝处在所述预制连接构件一侧浇筑有混凝土。
2.根据权利要求1所述的管沟连接缝的防水处理结构，其特征在于， 所述预制连接构件为混凝土预制构件或金属板预制构件。
3.根据权利要求1所述的管沟连接缝的防水处理结构，其特征在于， 所述预制连接构件上预留有螺栓孔，所述预制连接构件通过螺栓固定连接 在所述第一预制管沟和第二预制管沟上。
4.根据权利要求1所述的管沟连接缝的防水处理结构，其特征在于， 所述第一预制管沟和第二预制管沟的对接端面处分别有朝向所述预制连 接构件伸出的第一凸起和第二凸起，所述预制连接构件的形状与所述第一 凸起和第二凸起的形状相适应。
5.根据权利要求4所述的管沟连接缝的防水处理结构，其特征在于， 所述第一凸起和第二凸起形成的形状为半圆形、三角形、梯形或方形。
6.根据权利要求5所述的管沟连接缝的防水处理结构，其特征在于， 所述两个凸起形成的形状为等腰梯形，所述等腰梯形的底角为45°。
7.根据权利要求1至6中任一所述的管沟连接缝的防水处理结构，其 特征在于，所述第一预制管沟和第二预制管沟的连接缝中也填充有防水材 料。
8.根据权利要求7所述的管沟连接缝的防水处理结构，其特征在于， 所述防水材料为防水胶、柔性防水材料或遇水膨胀止水材料。
9.根据权利要求7所述的管沟连接缝的防水处理结构，其特征在于， 所述第一预制管沟和第二预制管沟的截面为方形、U形、圆形或椭圆形。
说明书
管沟连接缝的防水处理结构
技术领域
本实用新型涉及建筑施工领域，尤其涉及一种管沟连接缝的防水处理 结构。
背景技术
目前，随着城市基础设施建设的快速发展，地下管线已经进入不断改 造和更新的时期，人们直观上看到的道路上原始直埋管线的频繁开挖会导 致诸如交通堵塞、环境破换等问题。预制管沟作为一种集约型、可持续化 的管线敷设方式，为上述矛盾提供了一种可行的解决方案。它一方面方便 了管线的维护更新，避免了城市道路的反复开挖以及由此带来的各种问 题，另一方面也改善了管线的使用寿命，避免了土壤中各种化学成分的侵 蚀作用产生的耐久性问题。
在城市建设中，开挖铺设各类预制管沟不可避免，在预制管沟的连接 等各类施工过程中，施工缝不可避免，但施工缝在工程中属于薄弱部位， 很容易出现漏水等情况。在管沟连接时地下水渗入，不仅影响施工条件和 进度，还会影响现场浇筑质量，渗入的地下水不仅会造成混凝土凝结缓慢， 还会对其结构产生影响，导致后期运行过程中防水出现问题，因此，对于 施工缝的连接及防水处理尤为重要。
目前，施工缝的防水处理多采用止水钢板或者防水卷材，价格较贵， 运输储存和安装也较为麻烦。
实用新型内容
本实用新型要解决的技术问题是提供一种成本低，施工简便，连接固 定与防水效果好的管沟连接缝的防水处理结构。
为解决上述技术问题，本实用新型提供技术方案如下：
一种管沟连接缝的防水处理结构，包括相连的第一预制管沟和第二预 制管沟，所述第一预制管沟和第二预制管沟的连接缝的侧面固定设置有预 制连接构件，所述预制连接构件与所述第一预制管沟和第二预制管沟之间 填充有防水材料，所述第一预制管沟和第二预制管沟的连接缝处在所述预 制连接构件一侧浇筑有混凝土。
进一步的，所述的管沟连接缝的防水处理结构，所述预制连接构件为 混凝土预制构件或金属板预制构件。
本实用新型所述的管沟连接缝的防水处理结构，所述预制连接构件上 预留有螺栓孔，所述预制连接构件通过螺栓固定连接在所述第一预制管沟 和第二预制管沟上。
本实用新型所述的管沟连接缝的防水处理结构，所述第一预制管沟和 第二预制管沟的对接端面处分别有朝向所述预制连接构件伸出的第一凸 起和第二凸起，所述预制连接构件的形状与所述第一凸起和第二凸起的形 状相适应。
进一步的，所述第一凸起和第二凸起形成的形状为半圆形、三角形、 梯形或方形,预制连接构件的形状与所述第一凸起和第二凸起的形状相适 应。更进一步的,所述两个凸起形成的形状为等腰梯形，所述等腰梯形的 底角为45°,预制连接构件的形状与所述第一凸起和第二凸起的形状相适 应。
本实用新型所述管沟连接缝的防水处理结构，所述第一预制管沟和第 二预制管沟的连接缝中也填充有防水材料。
本实用新型所述管沟连接缝的防水处理结构，所述防水材料为防水 胶、柔性防水材料或遇水膨胀止水材料。
本实用新型所述管沟连接缝的防水处理结构，所述第一预制管沟和第 二预制管沟的截面为方形、U形、圆形或椭圆形。
本实用新型使用全新的管沟连接缝的防水处理结构，在预制管沟的连 接缝处放置预制连接构件并固定，实现了以下的有益效果：
1.与现有技术相比，本实用新型所述的管沟连接缝的防水处理结构， 安装迅速，减少了施工时间。
2.与现有技术相比，本实用新型所述的管沟连接缝的防水处理结构， 防水性能更好，可靠性高。
3.与现有技术相比，本实用新型所述的管沟连接缝的防水处理结构， 在解决了施工过程中的地下水渗入问题的同时，解决了管沟连接的强度问 题，此外，还在一定程度上提高了后期防水性能。
