申请日2015.02.05
公开(公告)日2015.07.22
IPC分类号B01D21/24; B01D21/18
摘要

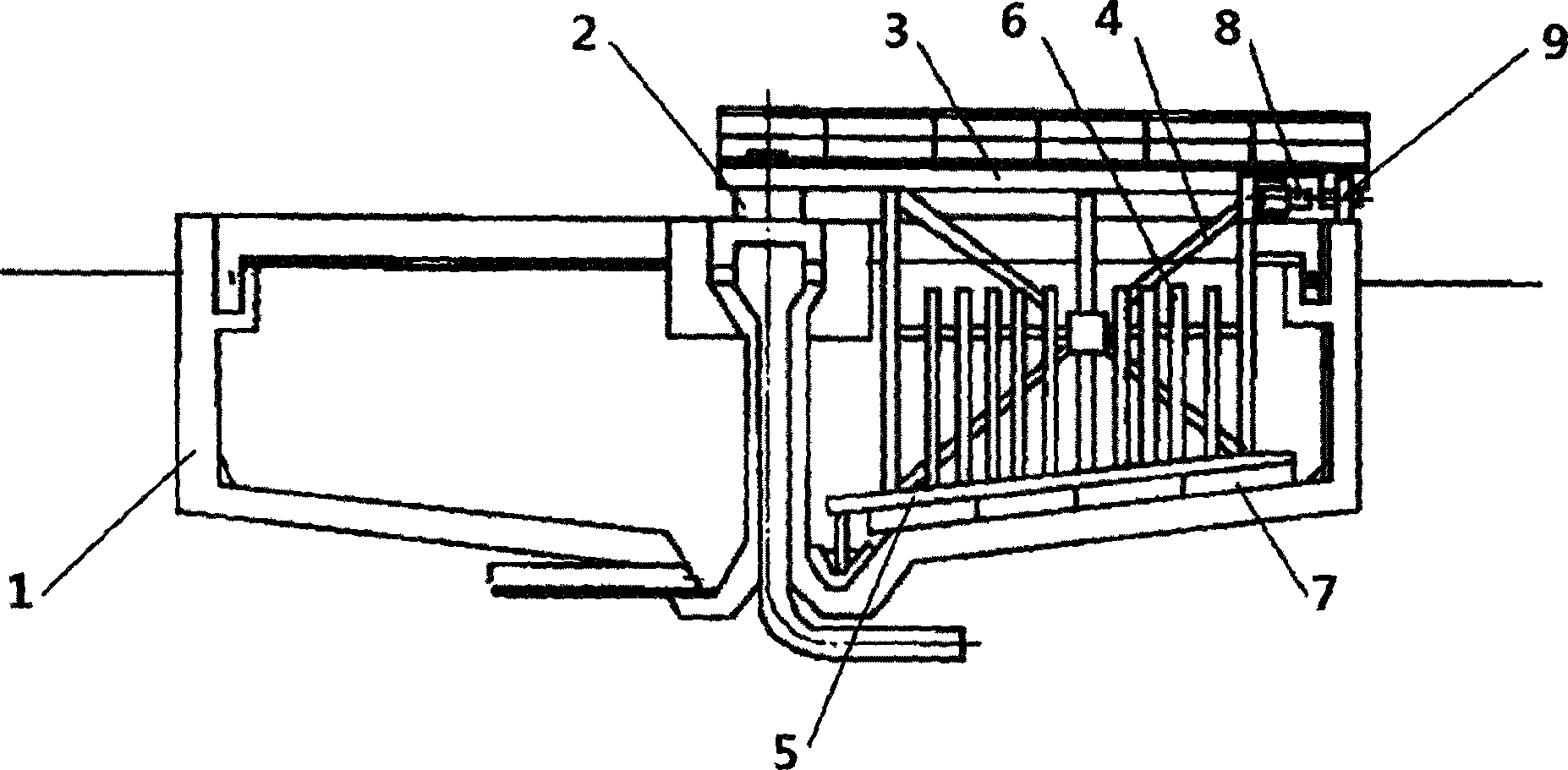

本实用新型公开了一种重力式污泥浓缩池周边传动刮泥机，其特征在于，包括设于浓缩池中心立柱上的旋转支座，一端与所述旋转支座固定连接的半跨式桥架，与所述半跨式桥架另一端固定连接并用于驱动所述半跨式桥架以旋转支座为中心转动的传动装置，设于所述半跨式桥架底部并延伸到浓缩池内的桁架，与所述桁架底部固定连接的刮臂，设于所述刮臂顶部的浓集竖向珊条，以及设于所述刮臂底部的刮泥板，本实用新型的优点在于，不仅结构简单，而且采用浓集竖向珊条缓慢梳理凝聚污泥，排泥效果好，增加污泥的致密性，同时采用半跨式桥架节约了本实用新型的制造成本。
权利要求书
1.一种重力式污泥浓缩池周边传动刮泥机，其特征在于，包括设于浓 缩池(1)中心立柱上的旋转支座(2)，一端与所述旋转支座(2)固定连接 的半跨式桥架(3)，与所述半跨式桥架(3)另一端固定连接并用于驱动所 述半跨式桥架(3)以旋转支座(2)为中心转动的传动装置，设于所述半跨 式桥架(3)底部并延伸到浓缩池(1)内的桁架(4)，与所述桁架(4)底 部固定连接的刮臂(5)，设于所述刮臂(5)顶部的浓集竖向珊条(6)，以 及设于所述刮臂(5)底部的刮泥板(7)。
2.根据权利要求1所述的重力式污泥浓缩池周边传动刮泥机，其特征 在于，所述传动装置包括设于所述半跨式桥架(3)上的旋转气缸(8)，以 及与所述旋转气缸(8)的输出端固定连接的旋转滚轮(9)，该旋转滚轮(9) 在所述旋转气缸(8)带动下沿浓缩池(1)周侧的圆形轨道做圆周运动。
3.根据权利要求1所述的重力式污泥浓缩池周边传动刮泥机，其特征 在于，所述刮泥板(7)为钢刮泥板或橡胶刮泥板。
4.根据权利要求1所述的重力式污泥浓缩池周边传动刮泥机，其特征 在于，所述刮泥板(7)为螺旋型刮泥板。
5.根据权利要求1至4任一项所述的重力式污泥浓缩池周边传动刮泥 机，其特征在于，所述刮臂(5)为铰支式刮臂。
说明书
一种重力式污泥浓缩池周边传动刮泥机
技术领域
本实用新型涉及一种刮泥机，尤其是涉及一种重力式污泥浓缩池周边传 动刮泥机。
背景技术
在节省能源技术普及备受期待的今天，就连污水处理这一领域，也渴望 能有一种低成本并且从根本上改善的技术出现。这其中的污泥浓缩，作为污 泥减量化的技术占据了重要位置，很早之前就已经采用重力浓缩来加以实 施。重力浓缩法是一种非常良好的技术，它的维护管理容易、管理成本低、 除去浓缩性能方面，它很好的利用了自然力量来使污泥进行重力沉降，同时 对于浓缩后的污泥可以用于土地利用(农用、园林绿化、土地改良等)。近年 来，虽然针对于重力浓缩池内浓缩性恶化这一现象，开发了很多机械浓缩机， 但是针对浓缩污泥含量较多的污泥池，其排泥效果不好，同时在设备及维护 管理方面费用的成本也比较高。
发明内容
本实用新型目的是：提供一种结构简单，排泥效果好且能够提高污泥致 密性的重力式污泥浓缩池周边传动刮泥机。
本实用新型的技术方案是：一种重力式污泥浓缩池周边传动刮泥机，其 特征在于，包括设于浓缩池中心立柱上的旋转支座，一端与所述旋转支座固 定连接的半跨式桥架，与所述半跨式桥架另一端固定连接并用于驱动所述半 跨式桥架以旋转支座为中心转动的传动装置，设于所述半跨式桥架底部并延 伸到浓缩池内的桁架，与所述桁架底部固定连接的刮臂，设于所述刮臂顶部 的浓集竖向珊条，以及设于所述刮臂底部的刮泥板。
作为优选的技术方案，所述传动装置包括设于所述半跨式桥架上的旋转 气缸，以及与所述旋转气缸的输出端固定连接的旋转滚轮，该旋转滚轮在所 述旋转气缸带动下沿浓缩池周侧的圆形轨道做圆周运动。
作为优选的技术方案，所述刮泥板为钢刮泥板或橡胶刮泥板。
作为优选的技术方案，所述刮泥板为螺旋型刮泥板。
作为优选的技术方案，所述刮臂为铰支式刮臂。
本实用新型的优点是：
1.本实用新型不仅结构简单，而且采用浓集竖向珊条缓慢梳理凝聚污 泥，排泥效果好，增加污泥的致密性，同时采用半跨式桥架节约了本实用新 型的制造成本;
2.本实用新型采用铰支式刮臂用于过载保护，有效降低运行和维修成 本。
