申请日2015.02.05
公开(公告)日2015.07.22
IPC分类号C02F11/12
摘要
本实用新型公开了一种带式污泥处理浓缩机，包括机架本体，其特征在于，还包括设于所述机架本体上的重力脱水腔，与所述重力脱水腔底部连通的过滤水排出口，设于所述重力脱水腔内的过滤传输带，以及设于所述机架本体上并用于驱动所述过滤传输带运动的传动装置，在所述重力脱水腔一端进口设有絮凝反应器，在所述重力脱水腔另一端出口设有卸料口，其优点在于，通过过滤传输带快速过滤污泥，不仅结构简单，而且浓缩效果好，生产效率高。
权利要求书

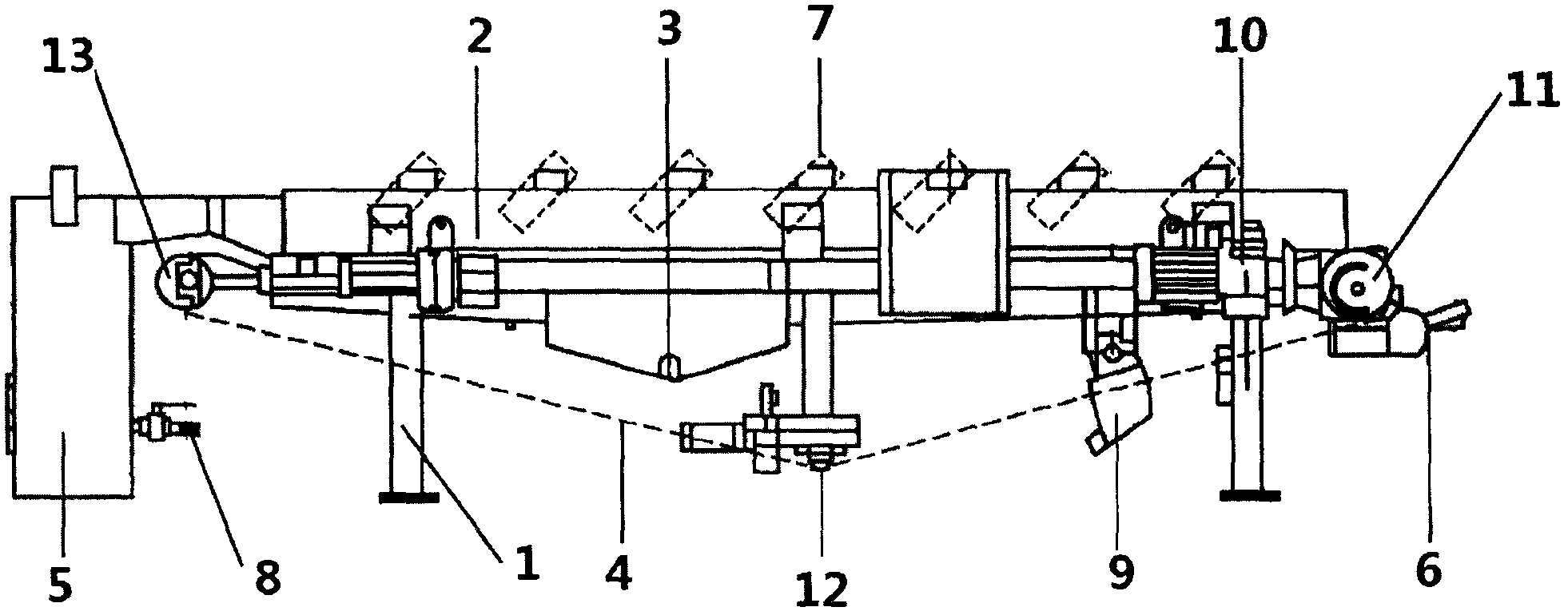

1.一种带式污泥处理浓缩机，包括机架本体(1)，其特征在于，还包 括设于所述机架本体(1)上的重力脱水腔(2)，与所述重力脱水腔(2)底 部连通的过滤水排出口(3)，设于所述重力脱水腔(2)内的过滤传输带(4)， 以及设于所述机架本体(1)上并用于驱动所述过滤传输带(4)运动的传动 装置，在所述重力脱水腔(2)一端进口设有絮凝反应器(5)，在所述重力 脱水腔(2)另一端出口设有卸料口(6)。
2.根据权利要求1所述的带式污泥处理浓缩机，其特征在于，在所述 重力脱水腔(2)上方设有若干个等间距设置的犁耙(7)。
3.根据权利要求1所述的带式污泥处理浓缩机，其特征在于，所述传 动装置包括固定于所述机架本体(1)上的驱动电机(10)，与所述驱动电机 (10)输出端连接主动轮(11)，设于所述重力脱水腔(2)下方的调整辊(12)， 以及与所述主动轮(11)对称设置的从动轮(13)，所述主动轮(11)、调整 辊(12)、从动轮(13)之间依次通过所述过滤传输带(4)连接。
4.根据权利要求1所述的带式污泥处理浓缩机，其特征在于，所述絮 凝反应器(5)上设有进料口(8)。
5.根据权利要求1至4任一项所述的带式污泥处理浓缩机，其特征在 于，在所述重力脱水腔(2)底部固定有用于冲洗过滤传输带(4)的冲洗水 箱(9)。
说明书
一种带式污泥处理浓缩机
技术领域
本实用新型涉及一种浓缩机，尤其是涉及一种带式污泥处理浓缩机。
背景技术
目前，市场上的污泥浓缩机各式各样，其中针对带式污水处理浓缩机多 用于污水处理厂，对初沉池及二沉池的排泥进一步浓缩，以增加污泥致密性， 该种致密性污泥可用于土地利用(农用、园林绿化、土地改良等)，但是现有 技术中的带式污水处理浓缩机，大部分在实际使用过程中操作过于复杂，污 泥的浓缩效果也不好，生产效率低下，同时污泥堵塞现象时常发生，容易出 现故障，制造成本较高，故障时需要停产检修，既费时又费力。
发明内容
本实用新型目的是：提供一种结构简单，浓缩效果好且生产效率高的带 式污泥处理浓缩机。
本实用新型的技术方案是：一种带式污泥处理浓缩机，包括机架本体， 其特征在于，还包括设于所述机架本体上的重力脱水腔，与所述重力脱水腔 底部连通的过滤水排出口，设于所述重力脱水腔内的过滤传输带，以及设于 所述机架本体上并用于驱动所述过滤传输带运动的传动装置，在所述重力脱 水腔一端进口设有絮凝反应器，在所述重力脱水腔另一端出口设有卸料口。
作为优选的技术方案，在所述重力脱水腔上方设有若干个等间距设置的 犁耙。
作为优选的技术方案，所述传动装置包括固定于所述机架本体上的驱动 电机，与所述驱动电机输出端连接主动轮，设于所述重力脱水腔下方的调整 辊，以及与所述主动轮对称设置的从动轮，所述主动轮、调整辊、从动轮之 间依次通过所述过滤传输带连接。
作为优选的技术方案，所述絮凝反应器上设有进料口。
作为优选的技术方案，在所述重力脱水腔底部固定有用于冲洗过滤传输 带的冲洗水箱。
本实用新型的优点是：
1.本实用新型带式污泥处理浓缩机通过过滤传输带快速过滤污泥，不 仅结构简单，而且浓缩效果好，生产效率高;
2.本实用新型带式污泥处理浓缩机在所述重力脱水腔上方设有若干个 等间距设置的犁耙，将均铺的污泥耙起很多垄沟，垄背上的污泥快速脱出水 分并通过垄沟处理顺利的透过过滤传输带而完成分离，进一步提高浓缩效果 和生产效率;
3.本实用新型带式污泥处理浓缩机在所述重力脱水腔底部固定有用于 冲洗过滤传输带的冲洗水箱，处理污泥的同时清洁过滤传输带，以有效防止 过滤传输带堵塞，减少维修成本。
