申请日2015.01.19
公开(公告)日2015.06.17
IPC分类号C02F9/10; C05G1/00; C05C3/00
摘要

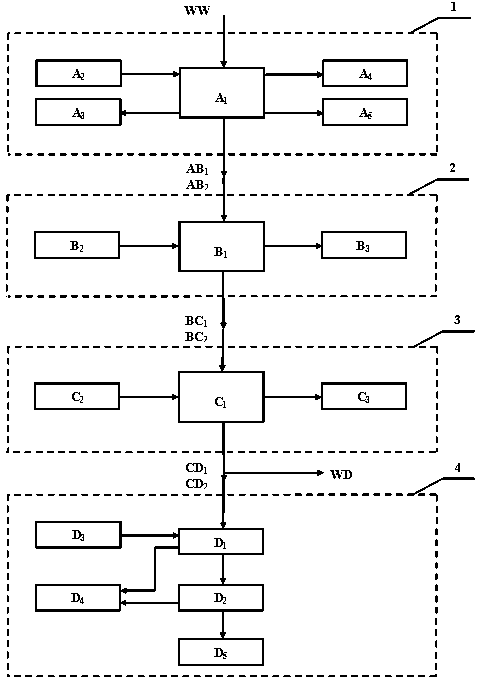

本实用新型是磷酸铁废水处理回收装置，其结构包括预处理系统1、MAP处理系统2、达标排放处理系统3、液体零排放处理系统4;其中磷酸铁废水WW接入预处理系统1，预处理系统1的出水口AB1与MAP处理系统2的进水口AB2相接，MAP处理系统2的出水BC1与达标排放处理系统3进水口BC2相接，达标排放处理系统3的出水口CD1与液体零排放处理系统4的进水口CD2及达标排放水出口WD(TDS除外)相接。优点：①将预处理、MAP处理、初步达标排放处理进行有机的组合，②利用RO进一步浓缩，再进行蒸发结晶，③既达到回用，又达到液体零排放的目的。实现了回收生产用水与零排放。
权利要求书
1.磷酸铁 废水处理回收装置，其特征是包括预处理系统(1)、MAP处理系统(2)、达标排放处理系统(3)、液体零排放处理系统(4);其中预处理系统(1)的入口接磷酸铁废水(WW)的出水口，预处理系统(1)的AB出水口与MAP处理系统(2)的AB2进水口相接，MAP处理系统(2)的BC1出水口与达标排放处理系统(3) 的BC2进水口相接，达标排放处理系统(3)的CD1出水口与液体零排放处理系统(4)的CD2进水口及达标排放水的WD出水口(TDS除外)相接;其中预处理与氨氮吹脱处理装置(A1)分别与磷酸铁废水(WW)的出水口、预处理系统(1)的AB1出水口、预处理系统(1)的A2加药系统、A3加药系统的生产用水、1#泥饼(A4)、(NH4)2SO4(A5);MAP处理装置(B1)分别接MAP处理系统(2)的AB2进水口、MAP处理系统(2)的BC1出水口、MAP处理系统(2)的B2加药系统、MgNH4PO4·6H2O(B3);达标(TDS除外)排放处理装置(C1)分别接达标排放处理系统(3)的 BC2进水口、达标排放处理系统(3)的CD1出水口、达标排放处理系统(3)的C2加药系统、2# 泥饼;液体零排放处理系统(4)由RO系统、MVR蒸发结晶系统、液体零排放处理系统(4)的D3加药系统、2# 生产用水、废盐(D5)构成，液体零排放处理系统(4)的CD2进水口与RO系统的进水口相接，液体零排放处理系统(4)的D3加药系统与RO系统的加药口相接，RO系统的产水出口与2# 生产用水的1#进水口相接，RO系统的浓水出口与MVR蒸发结晶系统的进口相接，MVR蒸发结晶系统的冷凝水出口与2#生产用水的2#进水口相接，MVR蒸发结晶系统的废盐结晶出口与废盐(D5)相接。
2.根据权利要求1所述的磷酸铁废水处理回收装置，其特征是所述预处理系统(1)，其结构包括1#调节池、1#反应池、1#沉淀池、1#换热器、氨氮吹脱塔、漂洗水回收浓缩系统(A1-6)、1#污泥脱水机(A1-7)、氨吸收与蒸发结晶系统(A1-8)、预处理系统1的A2加药系统、1#NaOH加药装置、2#NaOH加药装置、废热(A2-3)、1#生产用水(A3)、1#泥饼(A4)、(NH4)2SO4(A5)、WW1老化漂洗水、WW2合成漂洗水、WW3合成母液、WW4老化母液、前5分钟WW1-1老化漂洗水，5～80分钟WW1-2老化漂洗水、前5分钟WW2-1合成漂洗水、5～80分钟WW2-2合成漂洗水，其中外来的磷酸铁废水由WW1老化漂洗水、WW2合
成漂洗水、WW3合成母液、WW4老化母液构成，而WW1老化漂洗水又分为前5分钟WW1-1老化漂洗水和5～80分钟WW1-2老化漂洗水，WW2合成漂洗水又分为前5分钟WW2-1合成漂洗水和5～80分钟WW2-2合成漂洗水，5～80分钟WW1-2老化漂洗水与5～80分钟WW2-2合成漂洗水汇入漂洗水回收浓缩系统(A1-6)的进水口，1#NaOH加药装置(A2-1)连接漂洗水回收浓缩系统(A1-6)的加药进口，漂洗水回收浓缩系统(A1-6)的产水出口接到1#生产用水(A3)，漂洗水回收浓缩系统(A1-6)的浓水接到1#调节池(A1-1)的第一个进水口，前5分钟WW2-1合成漂洗水与WW3合成母液汇入1#调节池的第二个进水口，1#调节池的出水依次通过1#反应池、1#沉淀池、1#换热器、氨氮吹脱塔，一直接到预处理系统1的AB1出水口，WW4老化母液与前5分钟WW1-1老化漂洗水也汇到预处理系统1的AB1出水口，2#NaOH加药装置(A2-2)连接1#反应池A1-2的加药进口，1#沉淀池的出泥口连接，1#污泥脱水机(A1-7)的进泥口，1#污泥脱水机的出泥口连接1#泥饼(A4)，废热(A2-3)连接到1#换热器的进气口，氨氮吹脱塔(A1-5)的出气口连接氨吸收与蒸发结晶系统(A1-8)的进气口，氨吸收与蒸发结晶系统的出口到接(NH4)2SO4(A5)。
3.根据权利要求1所述的磷酸铁废水处理回收装置，其特征是所述MAP处理系统(2)，其结构包括2#调节池、2#反应池、3#反应池、2#沉淀池、4#反应池、5#反应池、6#反应池、3#沉淀池、MAP压滤烘干造粒系统、MgO加药装置(B2-1)、3#NaOH加药装置(B2-2)、NH4+与PO43-投加装置(B2-3)、MgCl2·6H2O投加装置(B2-4)、4#NaOH投加装置(B2-5)、MgNH4PO4·6H2O(B3)，其中MAP处理系统(2)的AB2进水口依次串联通过2#调节池、2#反应池、3#反应池、2#沉淀池、4#反应池、5#反应池、6#反应池、3#沉淀池，直到MAP处理系统(2)的BC1出水口，MgO加药装置(B2-1)连接2#反应池的加药进口，3#NaOH加药装置连接3#反应池的加药进口，NH4+与PO43-投加装置(B2-3)连接4#反应池(B1-5)的加药进口，MgCl2·6H2O投加装置(B2-4)连接5#反应池(B1-6)的加药进口，4#NaOH投加装置(B2-5)连接6#反应池的加药进口，2#沉淀池与3#沉淀池排出的MAP都连接到MAP压滤烘干造粒系统(B1-9)的进口，MAP压滤烘干造粒系统的出口连接到MgNH4PO4·6H2O(B3)。
4.根据权利要求1所述的磷酸铁废水处理回收装置，其特征是所述达标排放处理系统(3)，其结构包括7#反应池(C1-1)、4#沉淀池(C1-2)、2#换热器(C1-3)、8#反应池(C1-4)、2#污泥脱水机(C1-5)、FeCl3/PAC/PAM投加装置(C2-1)、H2SO4投加装置(C2-2)、2#泥饼(C3)，其中达标排放处理系统(3)的BC2进水口依次串联通过7#反应池、4#沉淀池、2#换热器、8#反应池，直到达标排放处理系统(3)的CD1出水口，FeCl3/PAC/PAM投加装置连接7#反应池的C1-1加药进口，H2SO4投加装置连接8#反应池的加药进口，4#沉淀池的排泥口接到2#污泥脱水机的进泥口，2#污泥脱水机的出口连接2#泥饼，CW冷却水与2#换热器的冷却水进出口相连。
说明书
磷酸铁废水处理回收装置
技术领域
本实用新型涉及的是磷酸铁废水处理回收装置，属于工业废水处理的技术领域。
背景技术
磷酸铁是汽车锂离子动力电池、电网储能电池、电动工具电池正极材料的理想前躯体材料。随着电动汽车的快速发展，动力电池的需求上升，对磷酸铁的需求不断增大，然而在磷酸铁的生产过程中会产生大量的高浓度的含氮、磷及其它无机盐的废水，处理难度极大，其排放对周围的环境会造成严重的破坏与影响，明显的制约了企业的发展。需要发明一种新的尽可能资源化的磷酸铁废水处理装置与方法，有效的回收氮、磷等营养元素制成相应的农用肥料，同时消除水中污染，兼顾社会效益、环境效益与经济效益。
发明内容
本实用新型提出的是一种磷酸铁废水处理回收装置，其目的旨在利用预处理系统、MAP(磷酸氨镁)处理系统、达标排放处理系统、零排放处理系统对磷酸铁废水进行处理回用。处理前磷酸铁废水NH3-N(氨氮)：1000～7500mg/L，处理后出水NH3-N≤25mg/L，去除率达到97.5～99.7%,处理前磷酸铁废水TP(总磷)：1000～5000mg/L，处理后出水TP≤1mg/L，去除率达到99.9～99.98%,它不仅解决了磷酸铁废水的污染问题，处理出水达到生产水的标准，而将处理过的水回用到生产水系统，达到节水的目的，回收的硫酸铵与磷酸氨镁不仅可以抵消磷酸铁废水处理的运行费用，还有可观的经济效益，为企业的发展提供了保证。
本实用新型的技术解决方案：磷酸铁废水处理回收装置，其结构包括预处理系统(1)、MAP处理系统(2)、达标排放处理系统(3)、液体零排放处理系统(4);其中预处理系统(1)的入口接磷酸铁废水(WW)的出水口，预处理系统(1)的AB出水口与MAP处理系统(2)的AB2进水口相接，MAP处理系统(2)的BC1出水口与达标排放处理系统(3) 的BC2进水口相接，达标排放处理系统(3)的CD1出水口与液体零排放处理系统(4)的CD2进水口及达标排放水的WD出水口(TDS除外)相接;其中预处理与氨氮吹脱处理装置(A1)分别与磷酸铁废水(WW)的出水口、预处理系统(1)的AB1出水口、预处理系统(1)的A2加药系统、A3加药系统的生产用水、1#泥饼(A4)、(NH4)2SO4(A5);MAP处理装置(B1)分别接MAP处理系统(2)的AB2进水口、MAP处理系统(2)的BC1出水口、MAP处理系统(2)的B2加药系统、MgNH4PO4·6H2O(B3);达标(TDS除外)排放处理装置(C1)分别接达标排放处理系统(3)的 BC2进水口、达标排放处理系统(3)的CD1出水口、达标排放处理系统(3)的C2加药系统、2# 泥饼;液体零排放处理系统(4)由RO系统、MVR蒸发结晶系统、液体零排放处理系统(4)的D3加药系统、2# 生产用水、废盐(D5)构成，液体零排放处理系统(4)的CD2进水口与RO系统的进水口相接，液体零排放处理系统(4)的D3加药系统与RO系统的加药口相接，RO系统的产水出口与2# 生产用水的1#进水口相接，RO系统的浓水出口与MVR蒸发结晶系统的进口相接，MVR蒸发结晶系统的冷凝水出口与2#生产用水的2#进水口相接，MVR蒸发结晶系统的废盐结晶出口与废盐(D5)相接。
本实用新型的优点，本装置是针对磷酸铁废水的特点即高浓度的含氮、磷及其它无机盐的废水进行的设计，合理回收磷酸铁废水中的氮、磷元素，生成硫酸铵肥料与磷酸铵镁缓释肥，既有效的去除了氮、磷污染物，又取得了较好的经济效益，考虑去除总溶解固体时，对高盐水进一步浓缩、蒸发结晶处理，实现了回收生产用水与零排放。具体优点为：①将预处理、MAP处理、初步达标排放处理进行有机的组合，②利用RO进一步浓缩，再进行蒸发结晶，③既达到回用，又达到液体零排放的目的。
